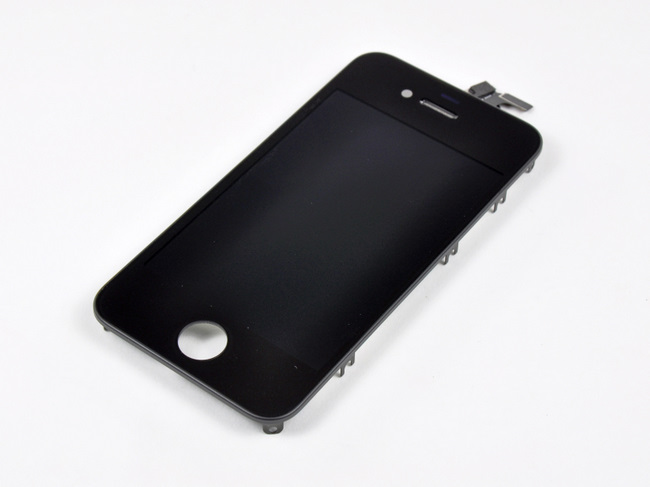

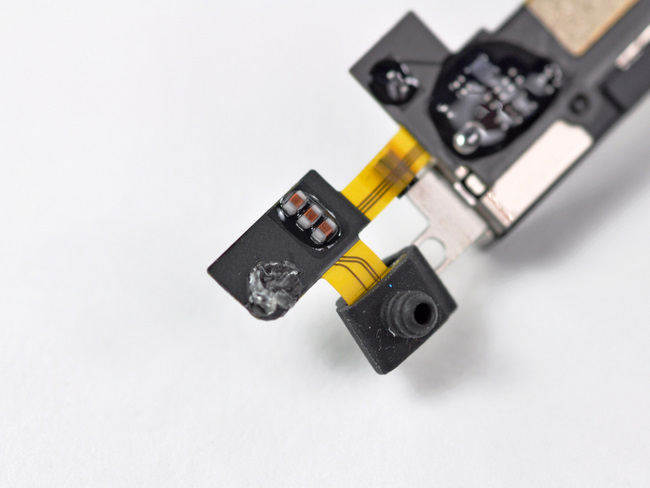

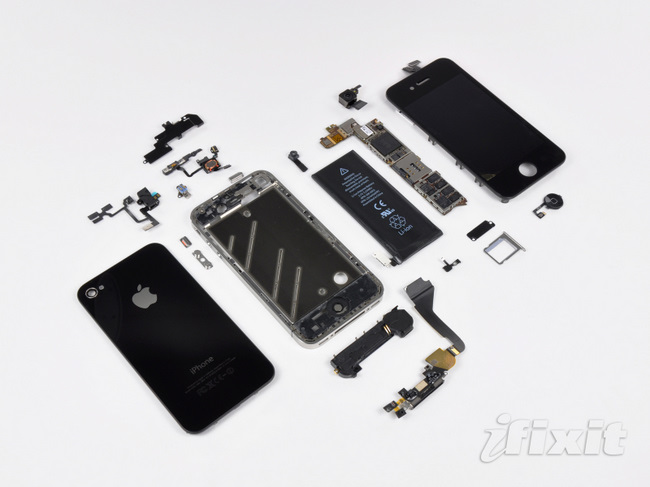

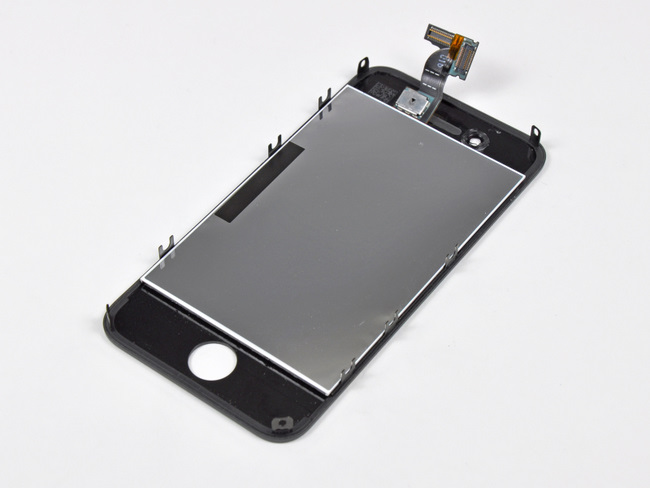

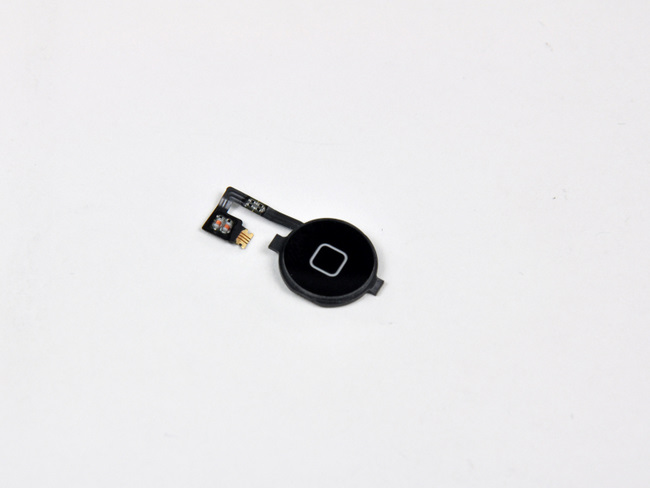

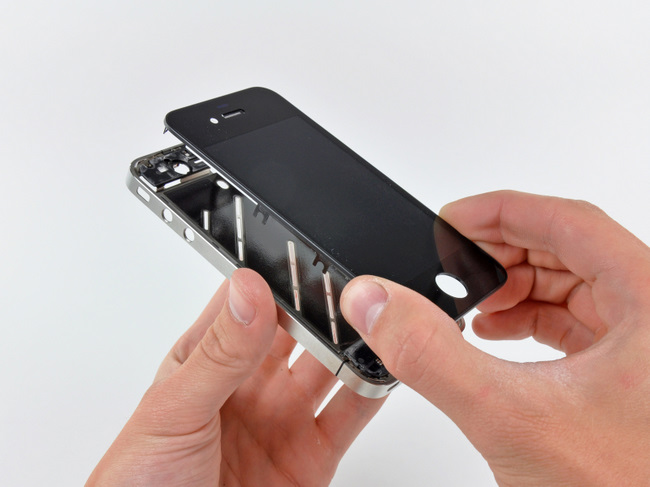

苹果 iPhone 4 手机拆机组图，看看 iPhone 4 的内部构造与零件

分类：拆机与测试
2010-7-12 01:00

评论(5)
阅读(100537)

Tags: iphone , iphone4

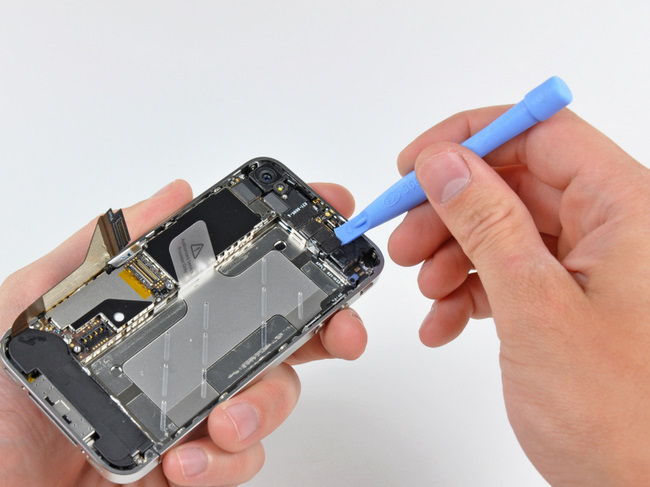

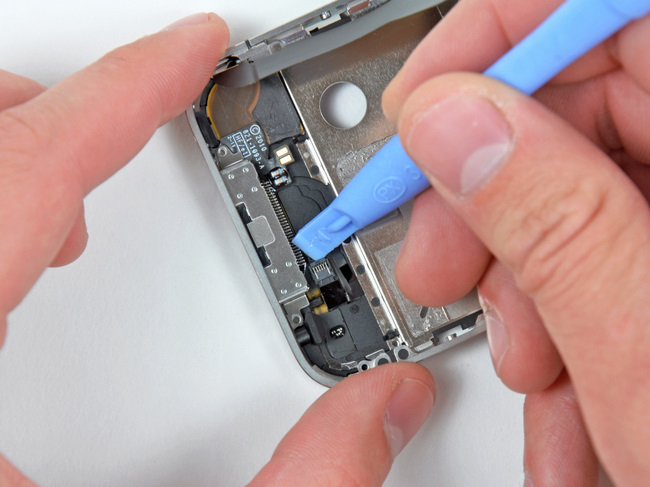

断开苹果 iPhone 4 手机主板上的各个接口

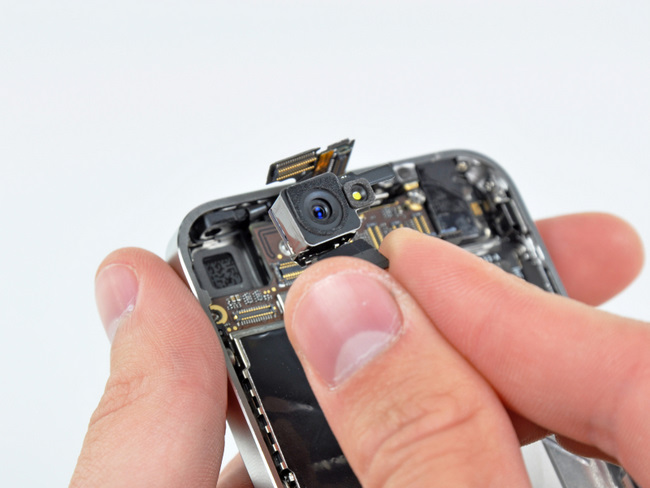

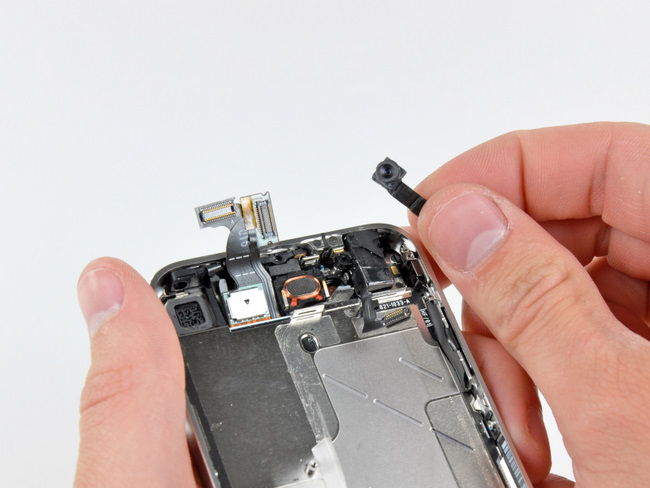

拆下苹果 iPhone 4 手机摄像头

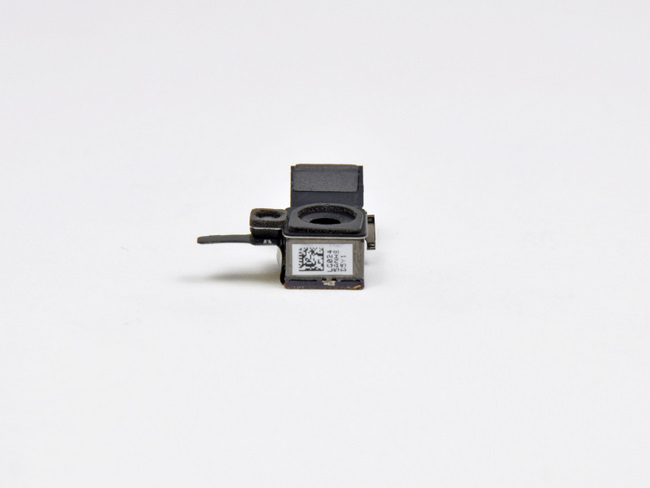

苹果 iPhone 4 手机摄像头模块特写，500万像素，支持5倍数字变焦，支持720p 30FPS（1280×720分辨率，每秒30帧）高清视频拍摄。摄像头模块还带一个LED闪光灯

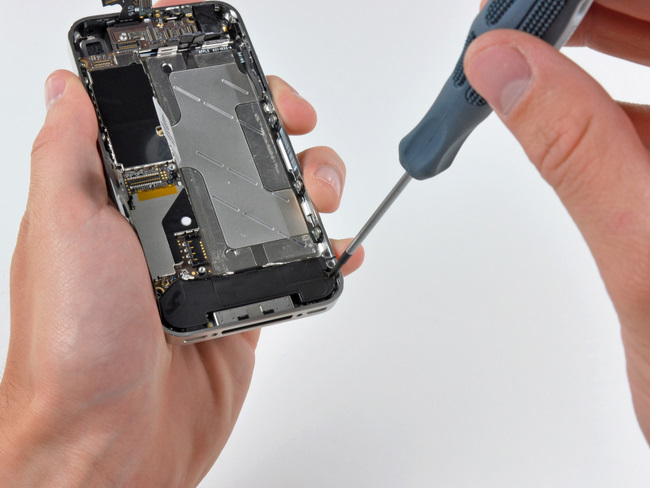

拆下苹果 iPhone 4 手机底部模块的固定螺丝

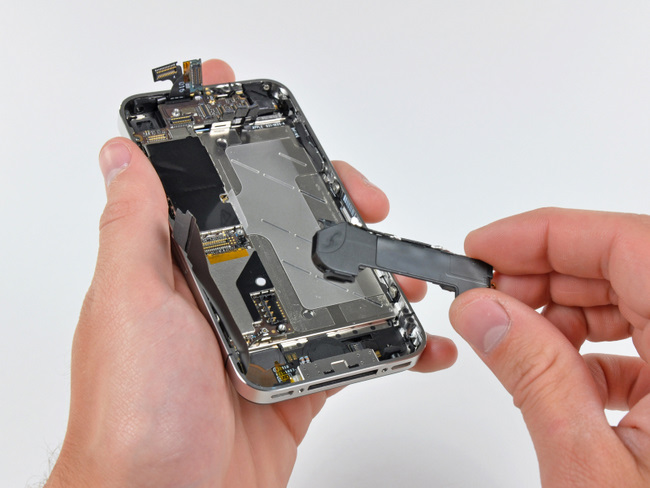

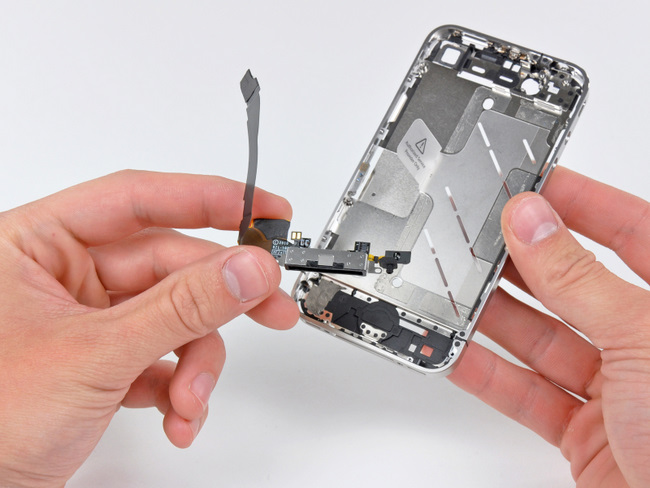

取下苹果 iPhone 4 手机底部模块

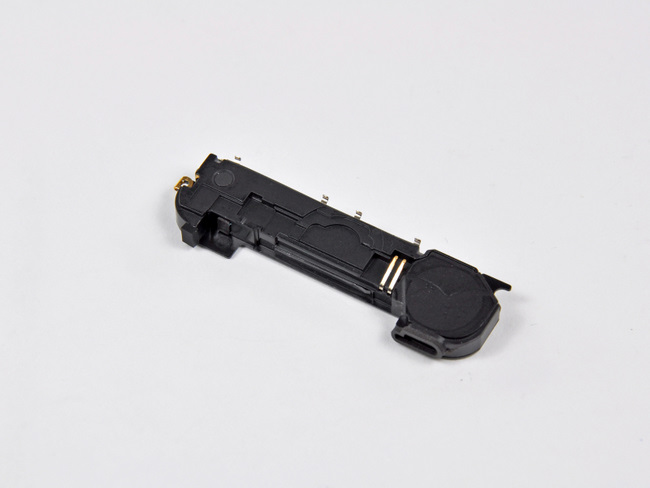

苹果 iPhone 4 手机底部模块，包括天线和喇叭。喇叭比前几代苹果 iPhone 要大些

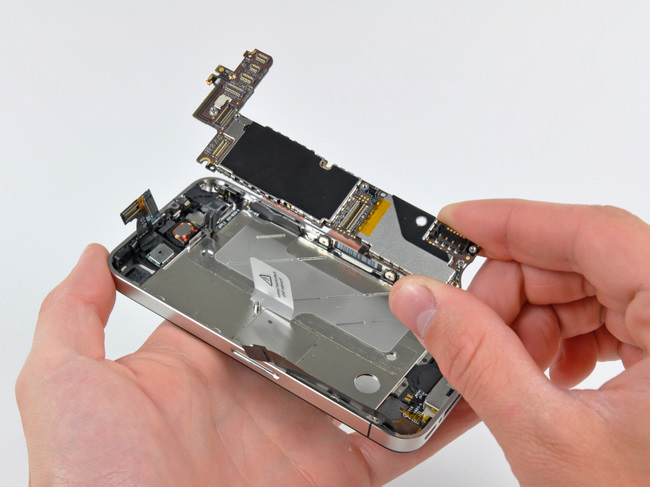

取下苹果 iPhone 4 手机主板

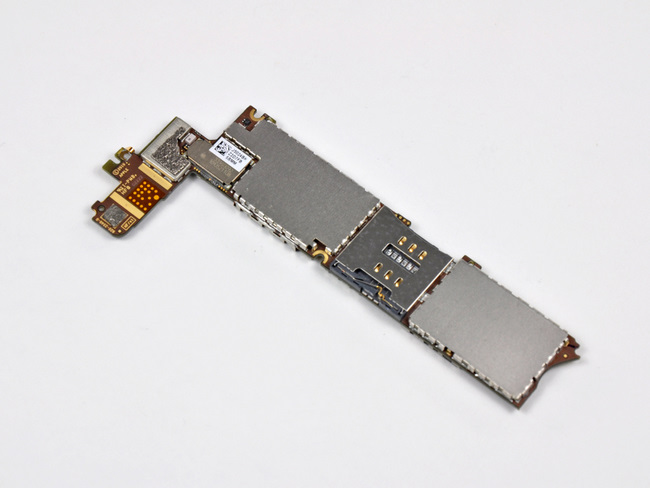

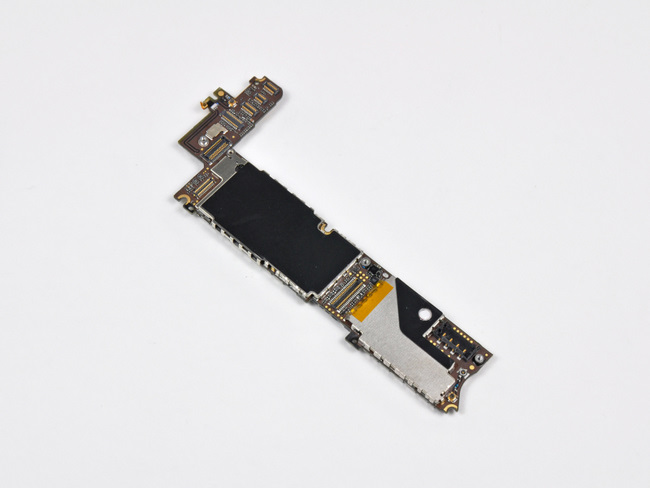

取下苹果 iPhone 4 手机主板特写，就这么一小条（绝大部分机身空间都被电池占据了），芯片外覆盖着一大块屏蔽层

取下苹果 iPhone 4 手机主板背面特写

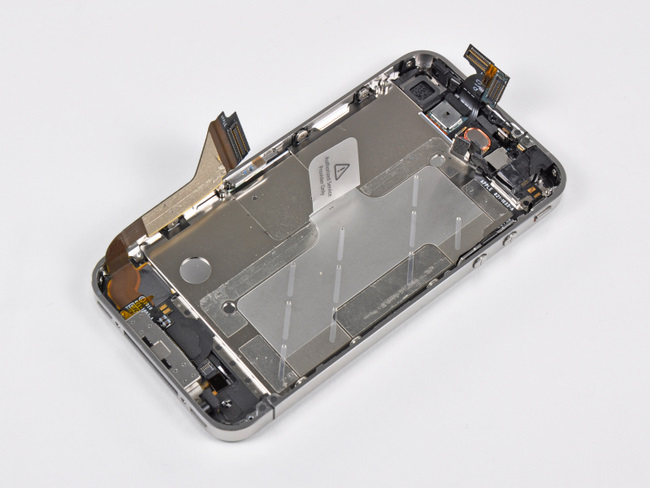

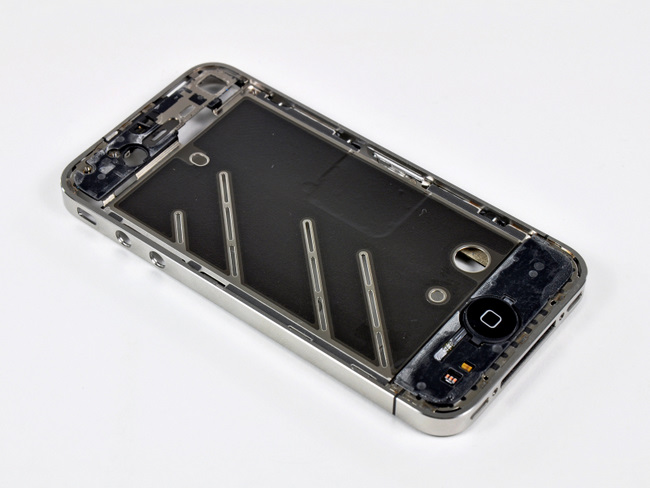

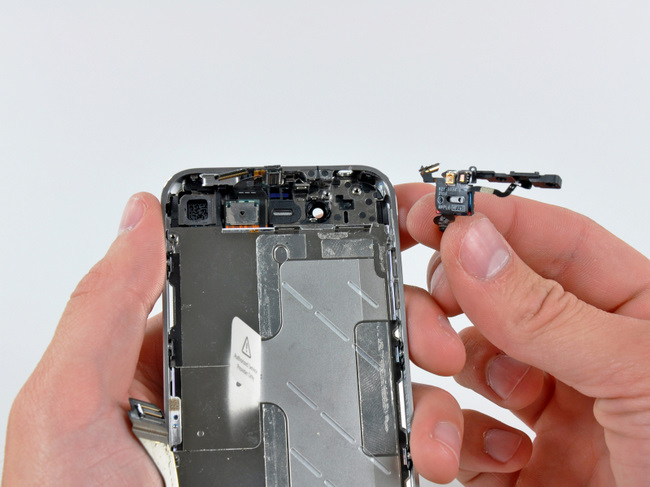

拆下主板后的苹果 iPhone 4 手机机身

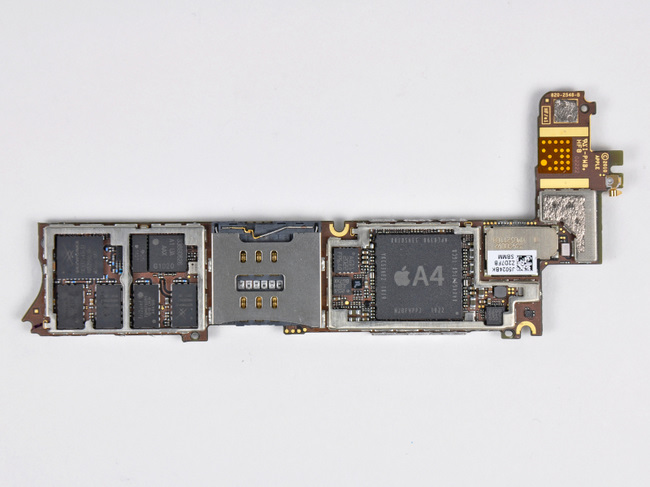

取下苹果 iPhone 4 手机主板上屏蔽层后的芯片特写

    右边的是大名鼎鼎的苹果自己研发的 Apple A4 处理器（iPad上也用这个），512MB 内存（没错，512MB，不仅比前几代 iPhone 大，而且比 iPad 还高一倍）苹果 iPhone 4 手机主板上的其他芯片还包括：
    Skyworks SKY77542双频GSM/GPRS前端模块
    Skyworks SKY77541 GSM/GPRS前端模块
    3mmx3mm意法半导体33DH三轴加速传感器：BG7AX。
    TriQuint TQM676091
    338S0626 功能未知
    AGD1 三轴陀螺仪，估计同样来自意法半导体

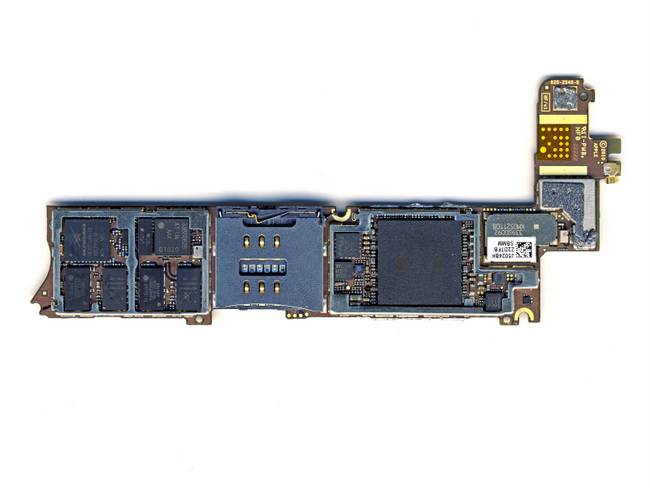

苹果 iPhone 4 手机主板背面

    苹果 iPhone 4 手机主板背面芯片有：
    三星K9PFG08闪存（苹果 iPhone 4 有16GB 和 32GB 两种配置）
    Cirrus Logic 338S0589音频解码芯片
    AKM8975磁力传感器（电子罗盘）
    德州仪器343S0499触摸屏控制器
    Numonyx 36MY1EE，集成NOR闪存和Mobile DDR内存
