苹果 iMac with Retina Display 拆机组图

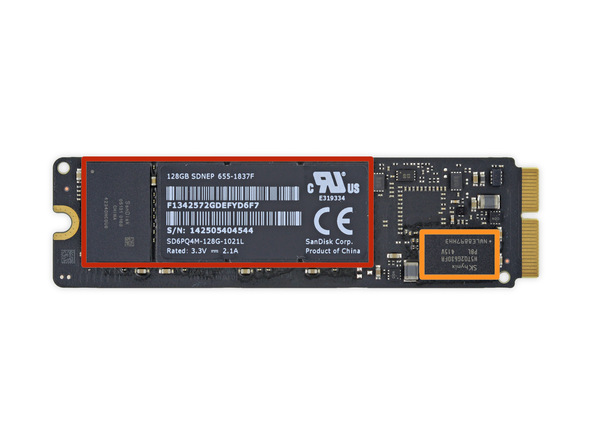

硬盘和 2013 款 RMBP 13" 的一样,都是 SanDisk PCIe SSD

红框显示的是 SanDisk 的 NADA 闪存颗粒,8 x 16 GB = 128 GB。橙框所示为 2 GB 的海力士 DDR3 缓存,编号 H5TQ2G63DFR。

苹果 iMac with Retina Display 拆机组图

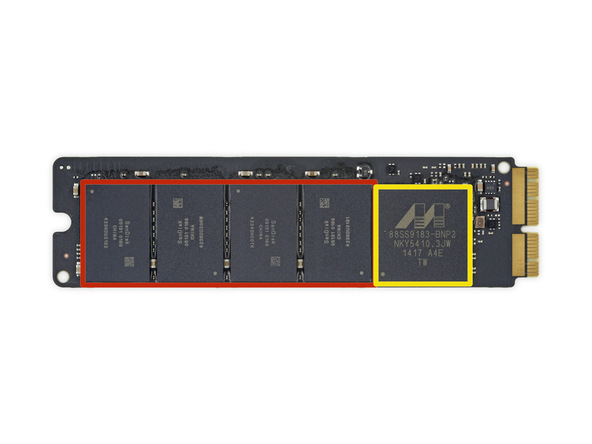

硬盘背面,除了另外四颗 Flash 颗粒,黄框所示为 Marvell 88SS91383 PCIe SSD 控制器

苹果 iMac with Retina Display 拆机组图

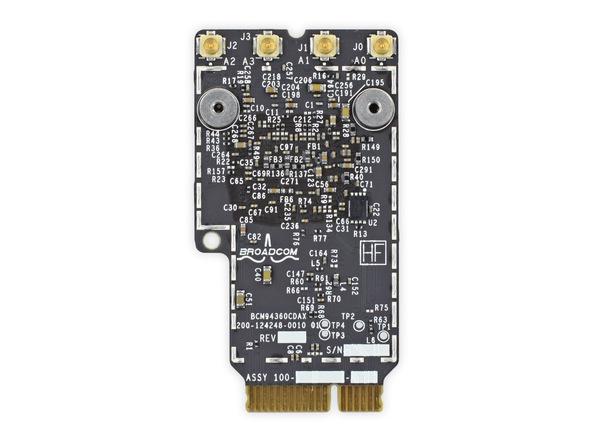

无线网卡(AirPort +蓝牙)型号为 BCM94360CD,和普通款一样

苹果 iMac with Retina Display 拆机组图

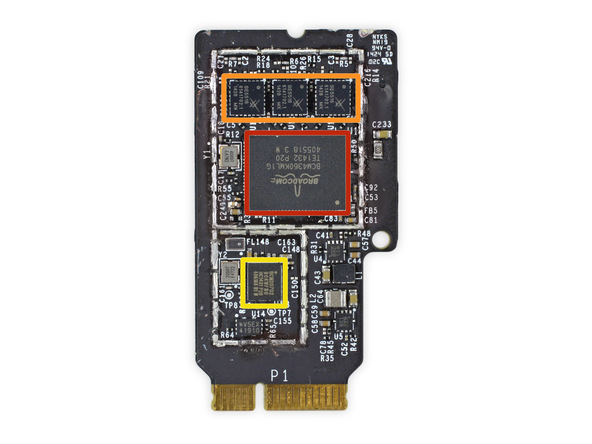

  • 红框 - 三颗 Skyworks 的 SE5515 双频芯片,分别对应上面提到的三个天线
  • 橙框 - yworks SE5516 双频段 802.11a/b/g/n/ac 网络前端模块
  • 黄框 - 博通 BCM20702 蓝牙 4.0 芯片。

苹果 iMac with Retina Display 拆机组图

无线网卡背面

苹果 iMac with Retina Display 拆机组图

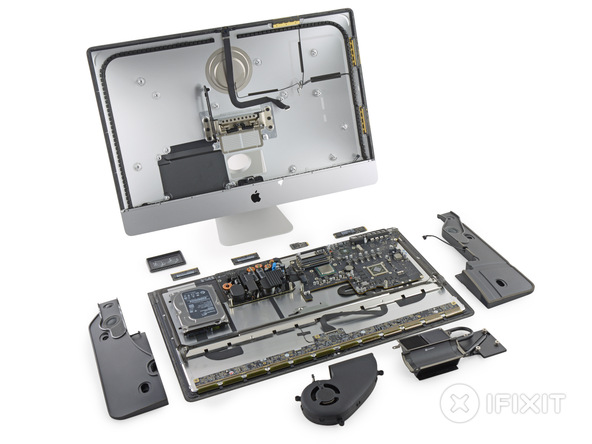

拆机结束,送上苹果 iMac with Retina Display 零件全家福。
