iFixit 拆解了刚刚上市的 2013 款(第二代) 13 寸 苹果 MacBook Pro Retina 笔记本。依然是超薄机身+超高分辨率(2560×1600)屏幕。新的 CPU 和 GPU,硬盘、电池、散热系统、MagSafe 2 电源接口等多方面做了改进。苹果fans博客照例做了翻译,看具体的内部构造吧:

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

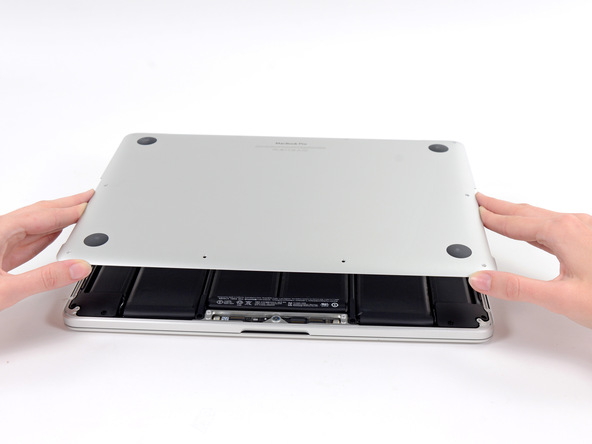

还是从底盖拆起,卸下四周一圈螺丝就可以掀开了。

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

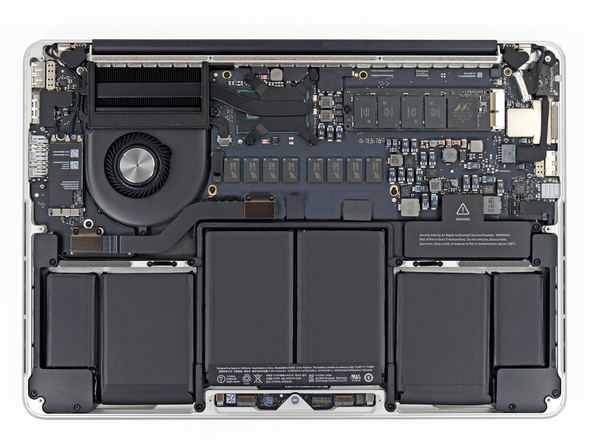

第一眼看到,最大的变化是散热风扇从两个变成一个了。此外,布线、电池、SSD 的位置也有所变化。

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

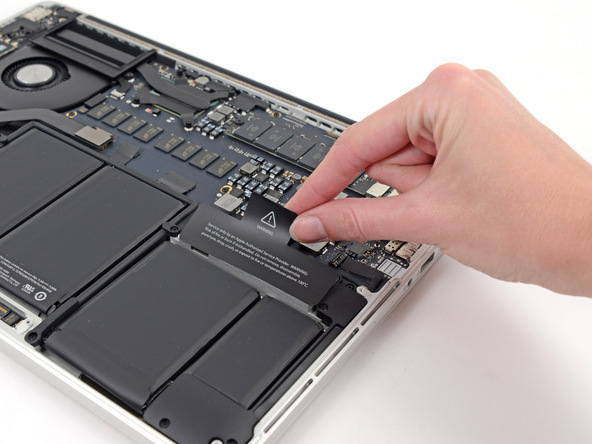

断电,撕下电池处的警告标识,下面是电源接口。

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

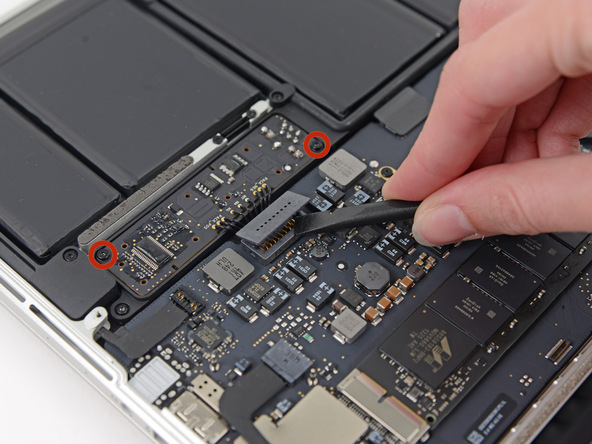

断开电源接口,红圈标出的两个螺丝好像没什么用。

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

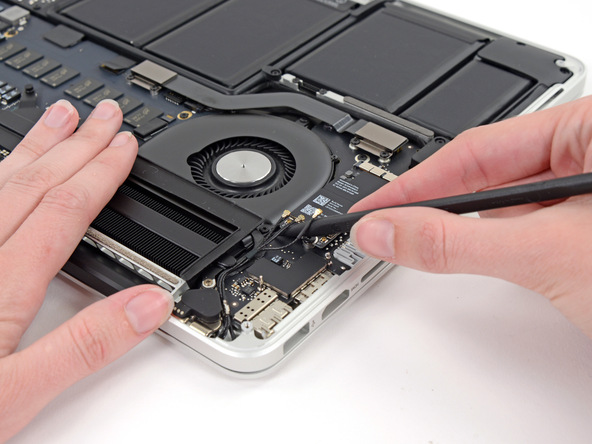

断开无线网卡和主板的接口。

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

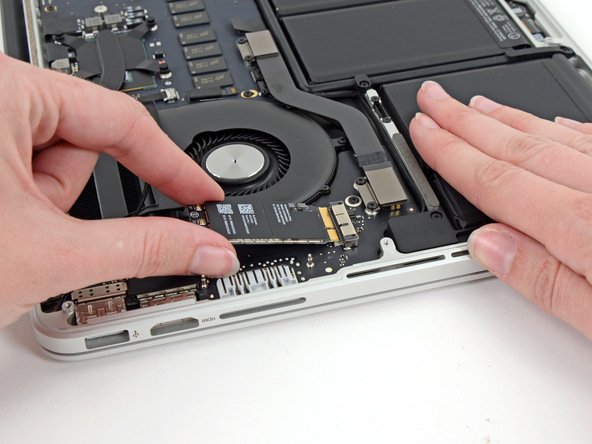

拔出无线网卡。

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

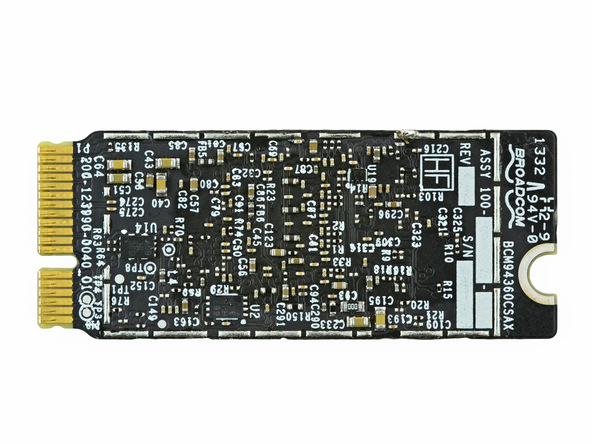

2013 款 rMBP 的无线网卡增加了对 802.11 ac 网络的支持,芯片换成了博通 BCM94360CS。

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

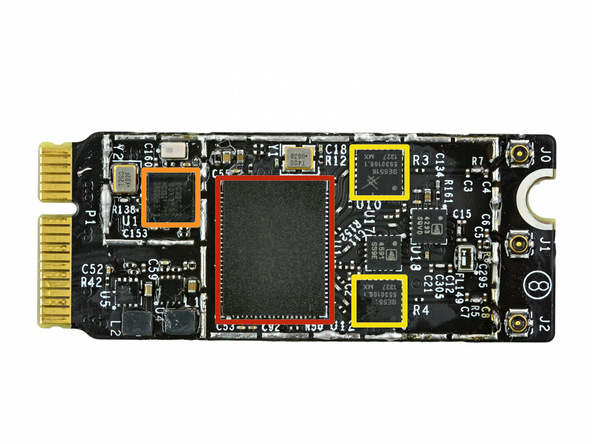

无线网卡上的芯片:

  • 红框 - 博通 BCM4360 无线网络芯片
  • 橙框 - 博通 BCM20702 蓝牙芯片
  • 黄框 - Skyworks SE5516 双频 802.11a/b/g/n/ac 网络前端模块

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

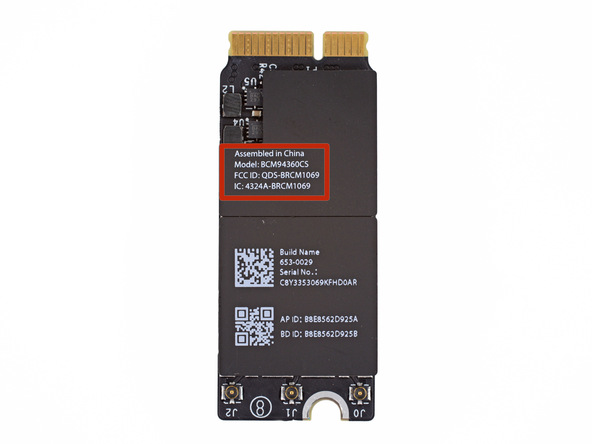

无线网卡背面。

内文分页: [1] [2] [3] [4] [5]
