    上个月苹果和北美最大的移动运营商 Verizon 共同发布了 CDMA 版 iPhone 4 手机,今天看到 iFixit 放出了 CDMA 版苹果 iPhone 4 的拆机组图,现转载+翻译过来,对比此前写过的 GSM 版 iPhone 4 拆机组图 看看它的内部构造改进。
CDMA 版苹果 iPhone 4 的所有手机零件
先放出最终拆机结果调调胃口

    本文图片很多,分为两页,网页加载时请耐心等待

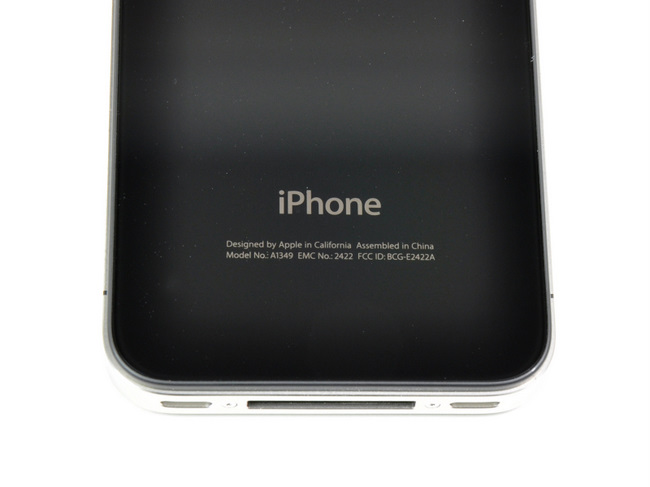

CDMA 版苹果 iPhone 4 手机底部
CDMA 版苹果 iPhone 4 型号为 A1349(GSM 版为 A1322)

CDMA、GSM 版苹果 iPhone 4 手机天线对比
CDMA(上)、GSM 版苹果 iPhone 4 手机天线对比

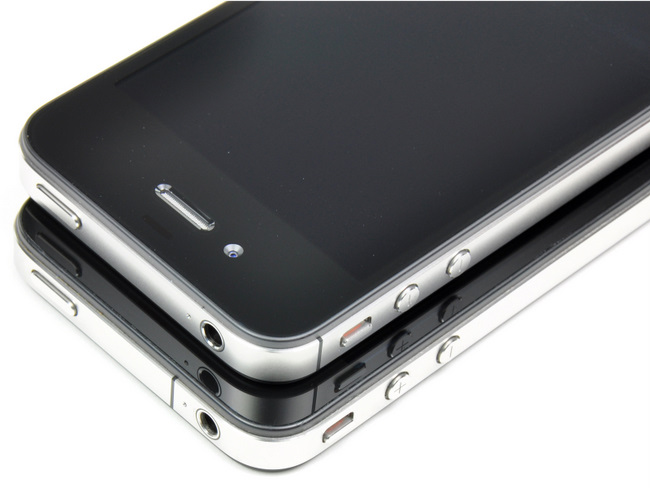

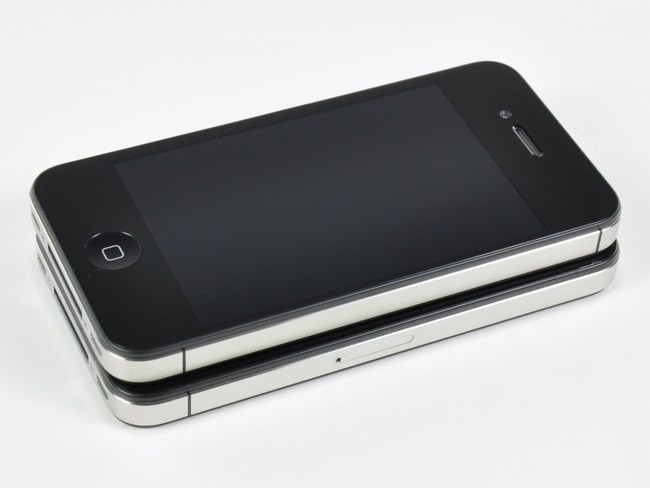

CDMA、GSM 版苹果 iPhone 4 手机侧面对比
CDMA(上)、GSM 版苹果 iPhone 4 手机侧面对比,天线接缝不同,而且没有 SIM 卡槽

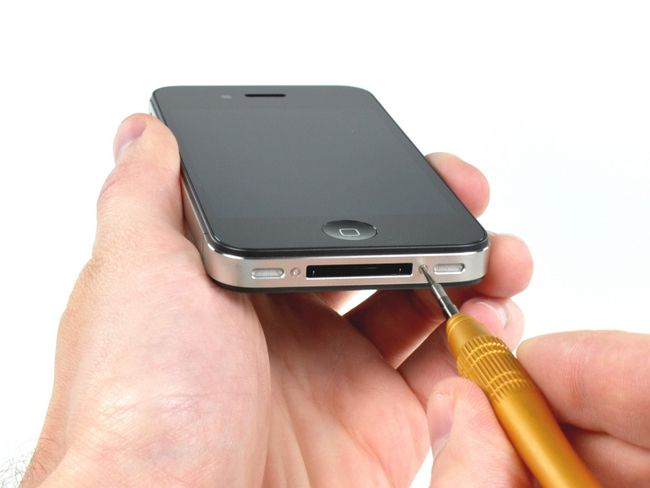

CDMA 版苹果 iPhone 4 手机底部的螺丝
卸下底部的两颗很特殊的五角梅花型螺丝螺丝

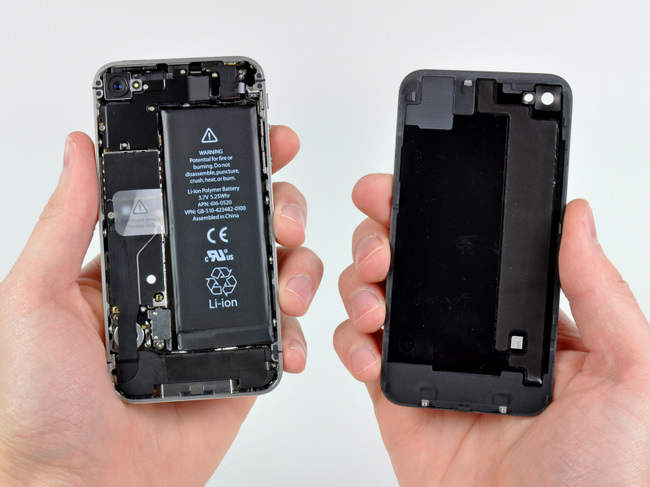

CDMA 版苹果 iPhone 4 手机后盖

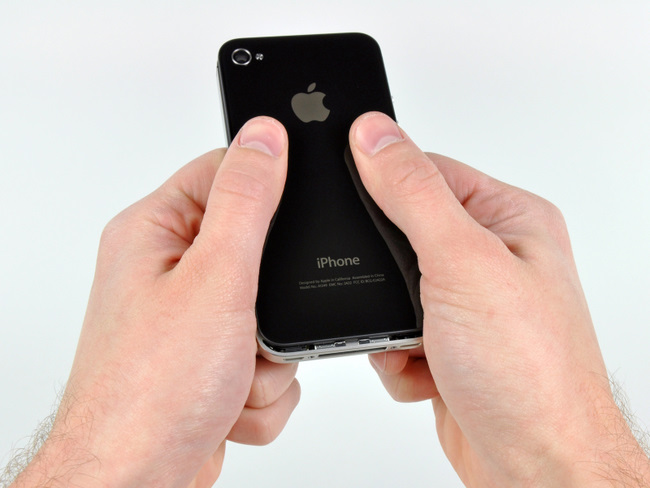

滑开CDMA 版苹果 iPhone 4 手机后盖

CDMA 版苹果 iPhone 4 手机内部
巨大的电池占据了苹果 iPhone 4 手机内部的大部分空间

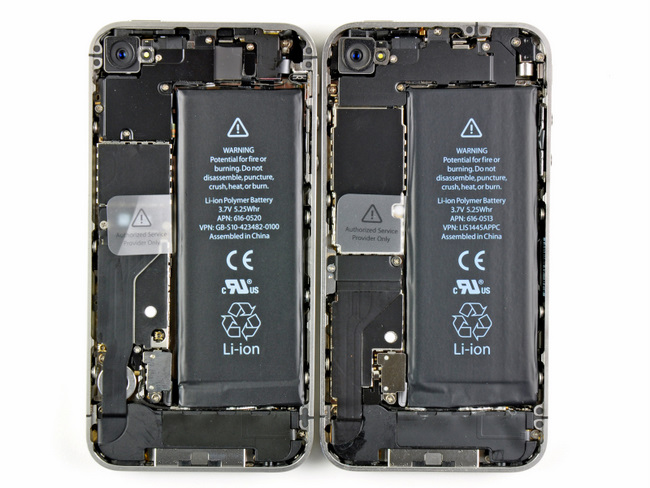

CDMA、GSM 版苹果 iPhone 4 手机内部对比
CDMA(左)、GSM 版苹果 iPhone 4 手机内部对比,振动器被移到了左下方(那个银色圆形装置)

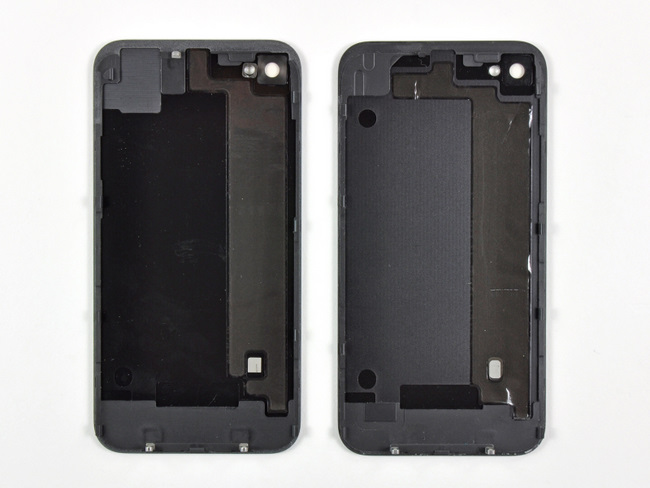

CDMA、GSM 版苹果 iPhone 4 手机后盖对比
CDMA、GSM 版苹果 iPhone 4 手机后盖对比

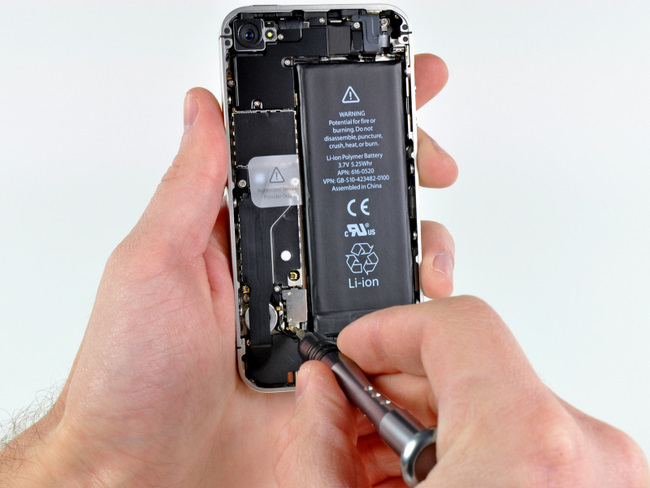

卸下 CDMA 版苹果 iPhone 4 手机电池旁的螺丝
卸下 CDMA 版苹果 iPhone 4 手机电池旁的螺丝

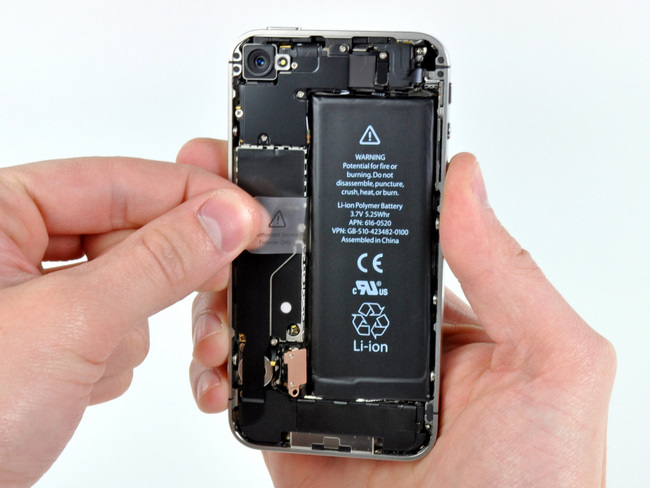

卸下 CDMA 版苹果 iPhone 4 手机电池
卸下 CDMA 版苹果 iPhone 4 的手机电池

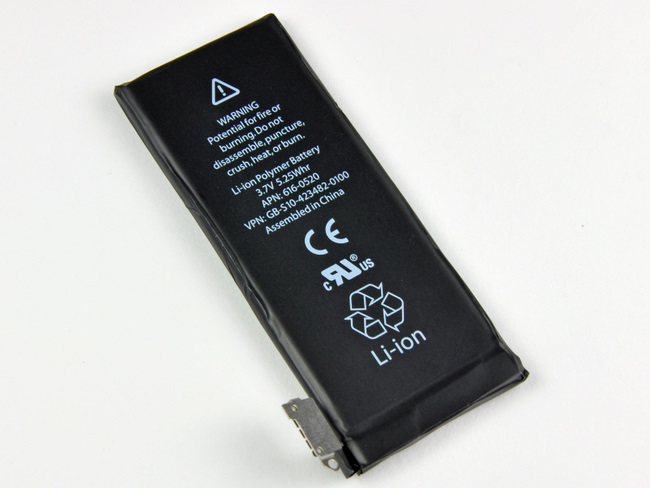

CDMA 版苹果 iPhone 4 手机电池
CDMA 版苹果 iPhone 4 的手机电池特写:型号 616-0520,容量仍为 5.25Whr,,重量从26.9克 下降到 25.6克

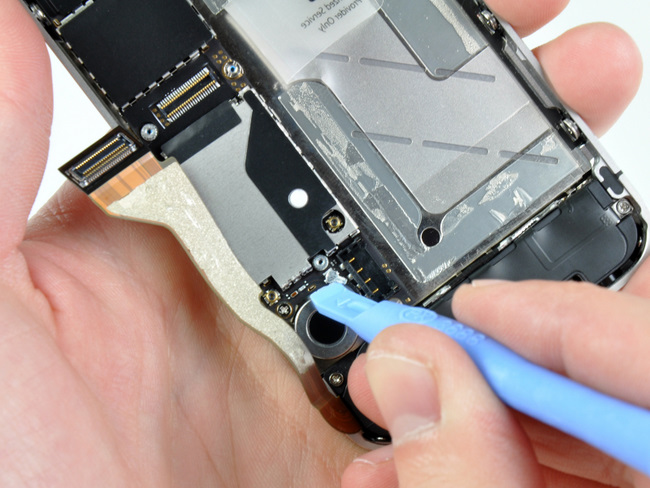

CDMA 版苹果 iPhone 4 手机 WiFi 模块
断开连线后卸下 CDMA 版苹果 iPhone 4 手机 WiFi 模块(和 GSM 版 iPhone 4 一样)
