苹果 iPhone 4 手机拆机组图,看看 iPhone 4 的内部构造与零件

分类:拆机与测试
2010-7-12 01:00

评论(5)
阅读(93032)

Tags: ,
    和以往的苹果产品拆机组图一样,本文照片也来自美国著名拆机网站 iFixit ,至此,苹果 iPhone 4全面介绍苹果 iPhone 4手机长篇详尽评测、苹果 iPhone 4 拆机,三部曲终于发完了。以下苹果 iPhone 4 手机拆机组图共几十张照片,分2页,网速慢的同学加载时做好心理准备。

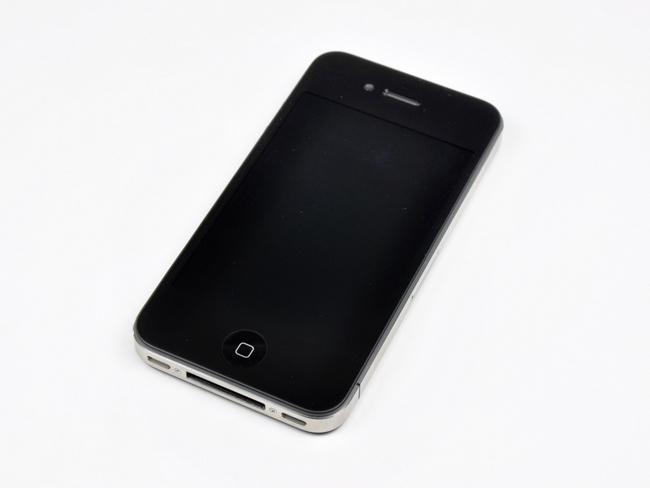

苹果 iPhone 4 手机正面
苹果 iPhone 4 手机正面

苹果 iPhone 4 手机背面
苹果 iPhone 4 手机背面

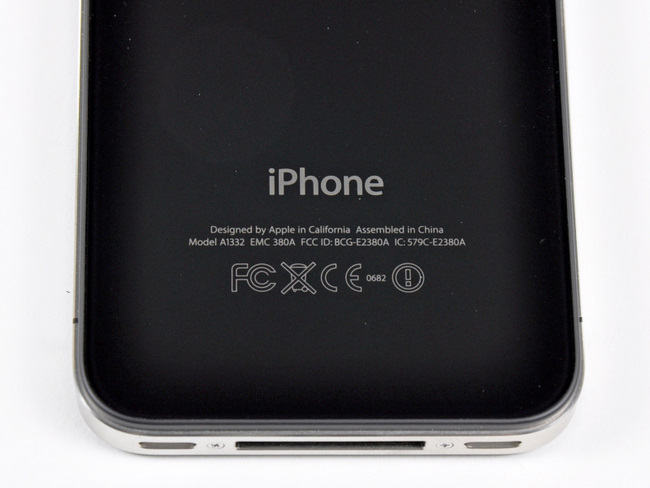

苹果 iPhone 4 手机背面的标注
苹果 iPhone 4 手机背面的标注,最醒目的还是那句“加州设计,中国制造”

苹果 iPhone 4 手机底部的两颗螺丝
拧下苹果 iPhone 4 手机底部的两颗螺丝

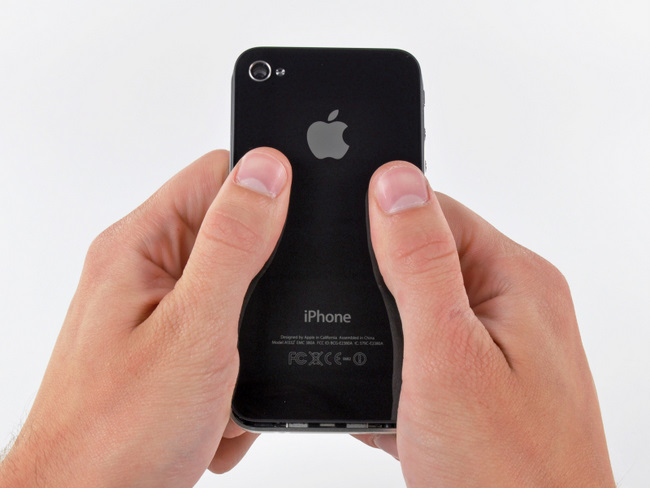

苹果 iPhone 4 手机后盖
直接推动就能打开苹果 iPhone 4 手机后盖

苹果 iPhone 4 手机拆解
苹果 iPhone 4 手机被分为2部分

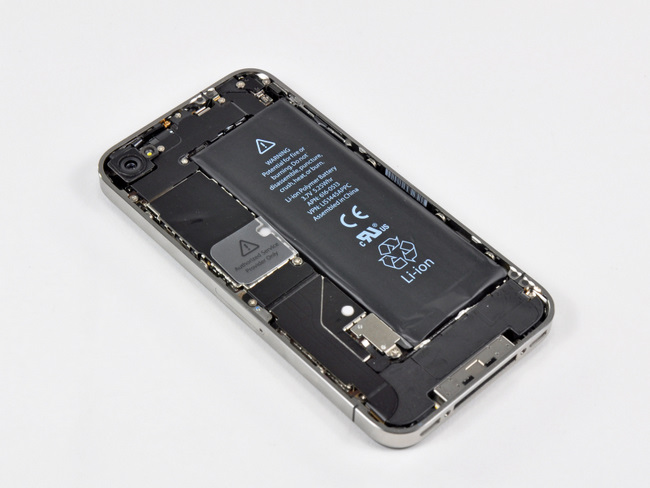

苹果 iPhone 4 手机内部
苹果 iPhone 4 手机内部,最大的零件要算那块电池了

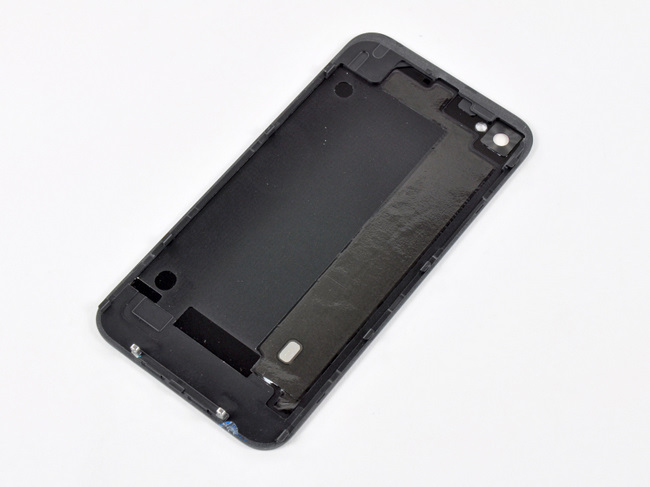

苹果 iPhone 4 手机后盖
苹果 iPhone 4 手机后盖

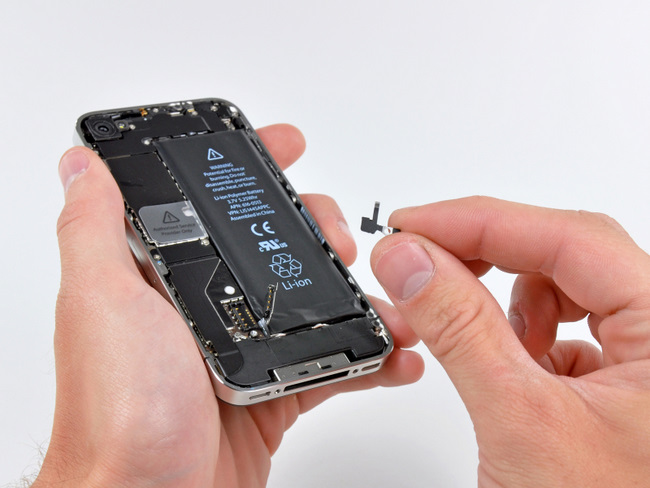

苹果 iPhone 4 手机电池与主板之间的连接
断开苹果 iPhone 4 手机电池与主板之间的连接,这次苹果没把电焊死在主板上

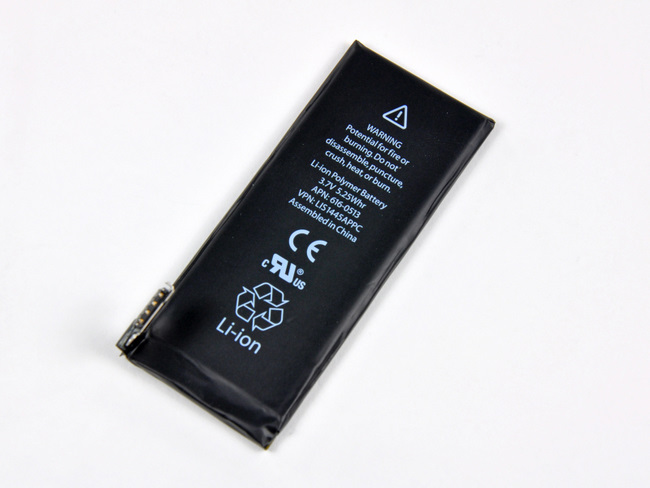

苹果 iPhone 4 手机电池特写
苹果 iPhone 4 手机电池特写":3.7V 1420mAh 锂聚合物电池,支持7小时 3G 通话,14小时 2G 通话。

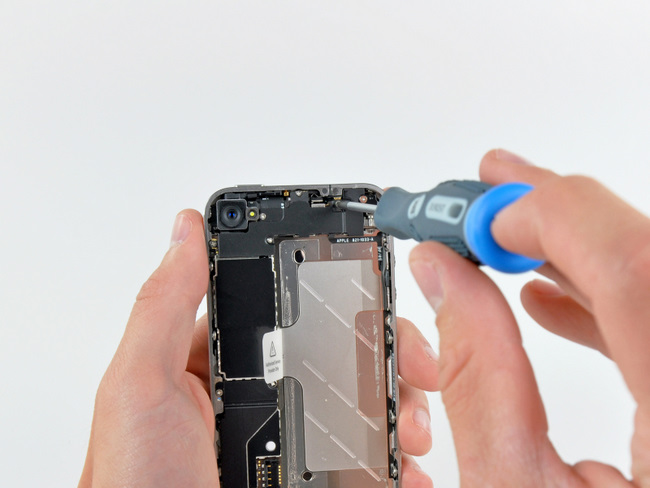

苹果 iPhone 4 手机主板与后盖间的EMI电磁屏蔽罩
拆解苹果 iPhone 4 手机主板与后盖间的 EMI 电磁屏蔽罩

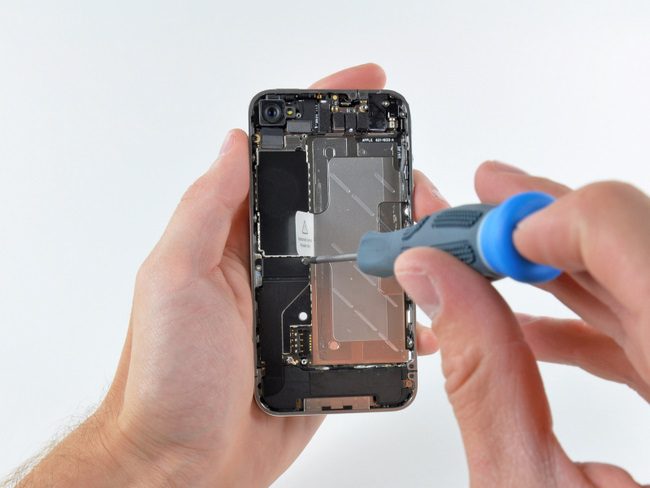

苹果 iPhone 4 手机主板与后盖间的EMI电磁屏蔽罩
拆下苹果 iPhone 4 手机主板与后盖间的 EMI 电磁屏蔽罩,看到下面的原件了吧

苹果 iPhone 4 手机顶部的原件
苹果 iPhone 4 手机顶部,电磁屏蔽罩下的原件

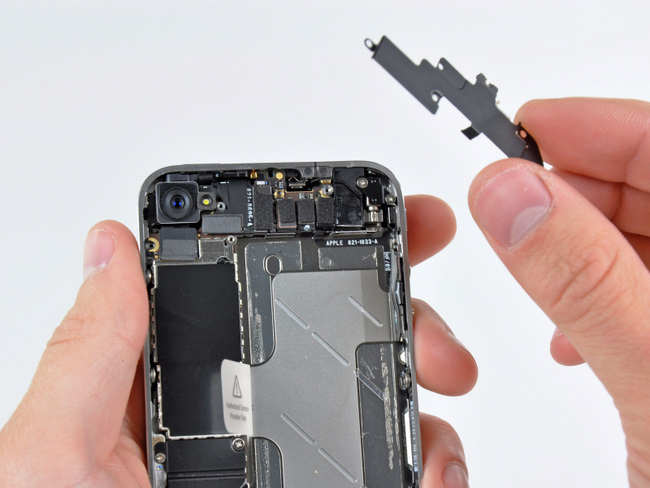

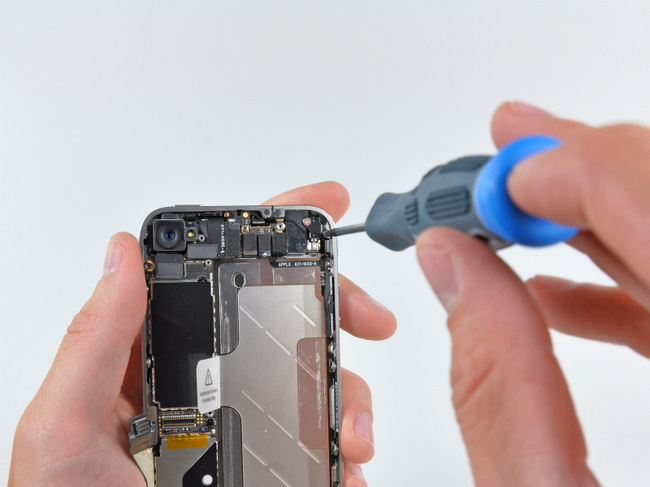

苹果 iPhone 4 手机电磁屏蔽罩
卸下另一块苹果 iPhone 4 手机的电磁屏蔽罩

苹果 iPhone 4 手机电磁屏蔽罩
卸下另一块苹果 iPhone 4 手机的电磁屏蔽罩

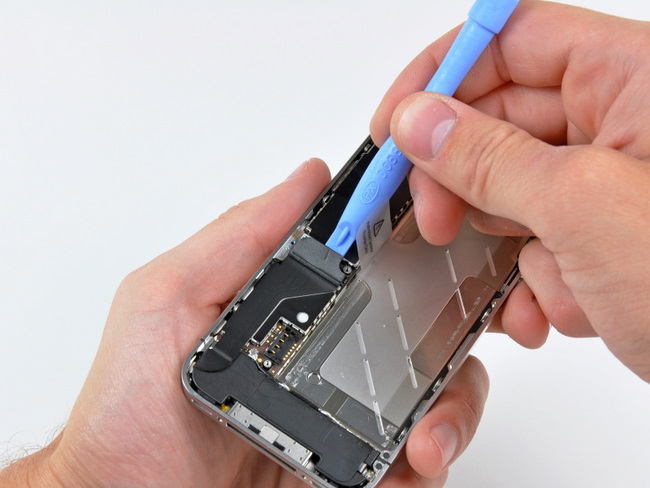

苹果 iPhone 4 手机主板与机身下半部之间的排线
断开苹果 iPhone 4 手机主板与机身下半部之间的排线

苹果 iPhone 4 手机拆解
拆下苹果 iPhone 4 手机主板与右上角的震动马达

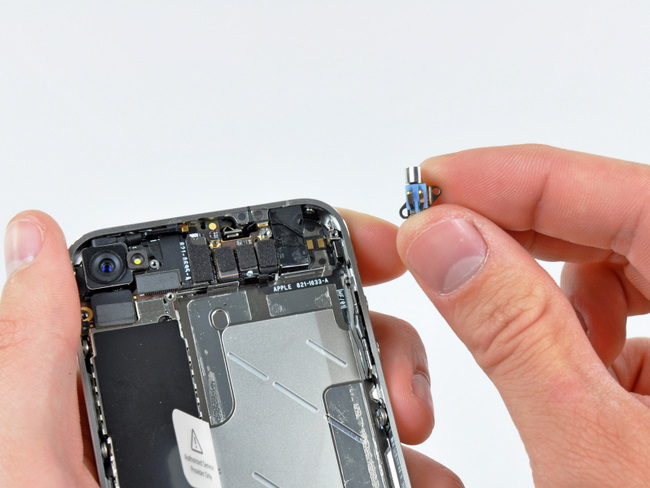

苹果 iPhone 4 手机震动马达
拆下苹果 iPhone 4 手机震动马达

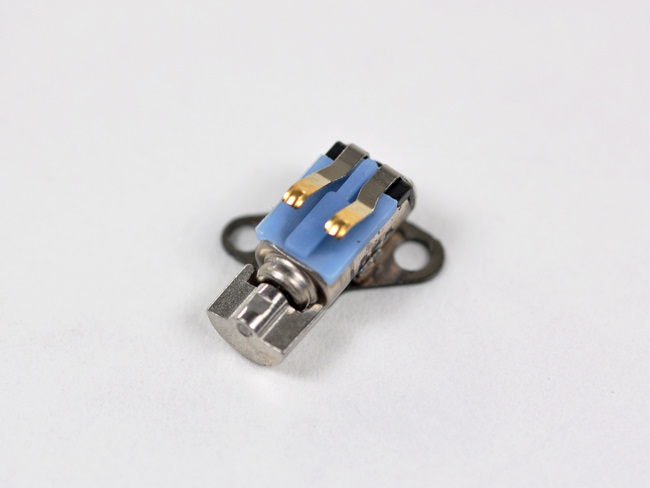

苹果 iPhone 4 手机震动马达特写
拆下苹果 iPhone 4 手机震动马达特写

内文分页: [1] [2]
