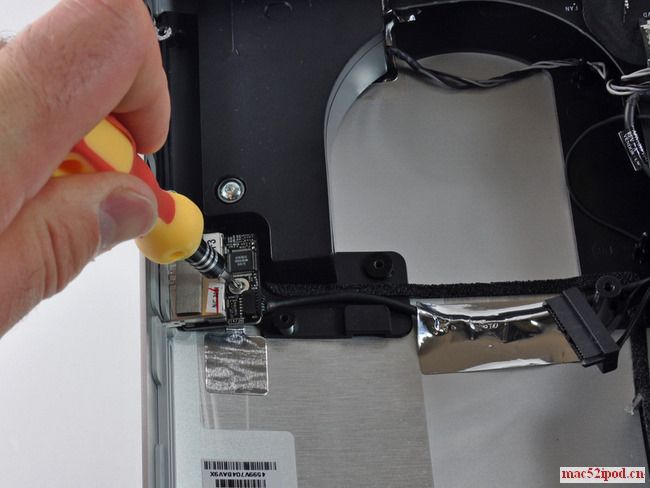

拆解新一代苹果iMac的读卡器
拆解新一代苹果iMac的读卡器

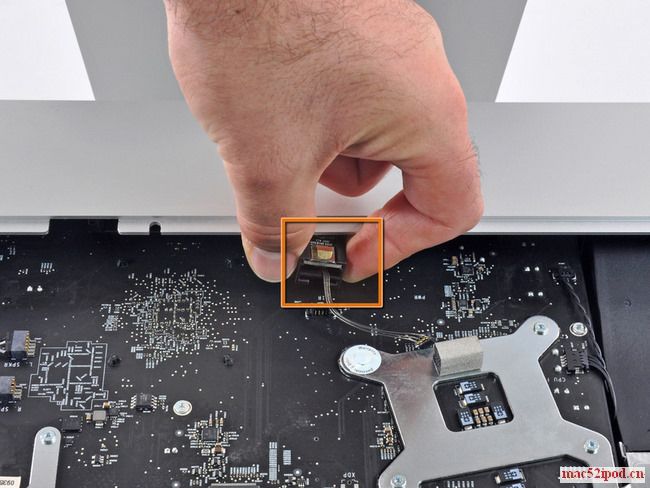

拆解新一代苹果iMac的红外线接收器
拆解新一代苹果iMac的红外线接收器(接收遥控器信号)

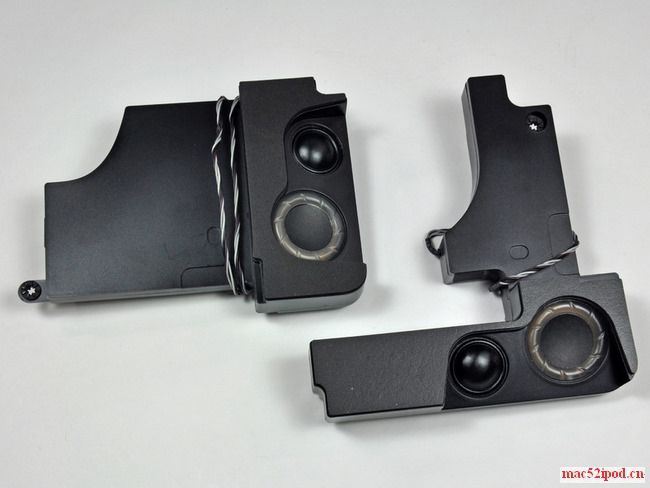

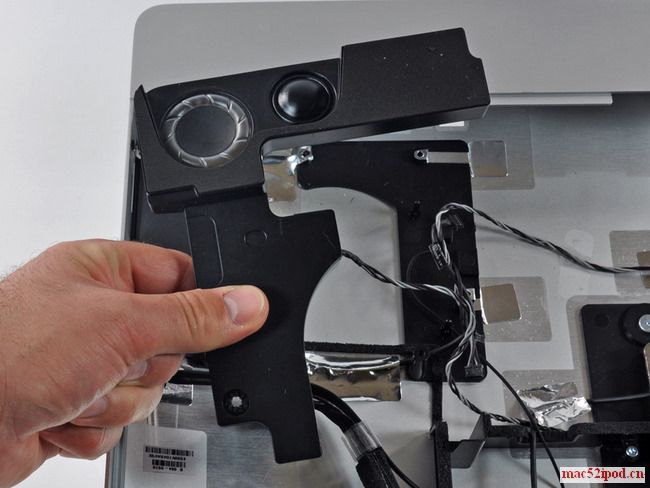

拆解新一代苹果iMac的音箱喇叭
拆解新一代苹果iMac的音箱,喇叭比上一代iMac的大多了

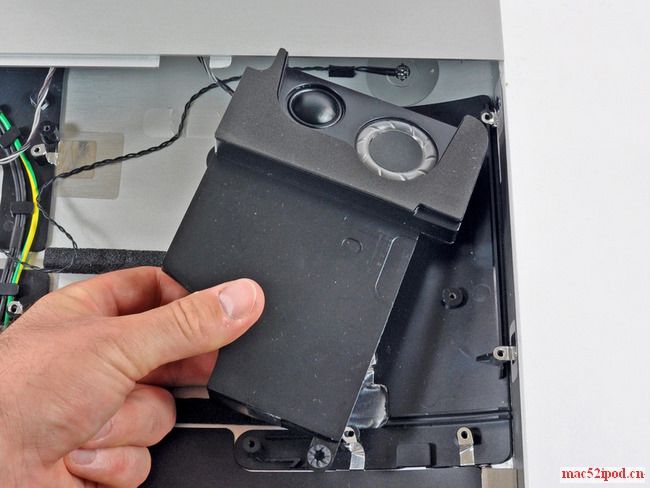

拆解新一代苹果iMac的音箱
另一侧的音箱喇叭
09款新一代苹果iMac一体机的音箱喇叭特写照片
09款新一代苹果iMac一体机的音箱喇叭特写,与上一代iMac相比,音质提升很大

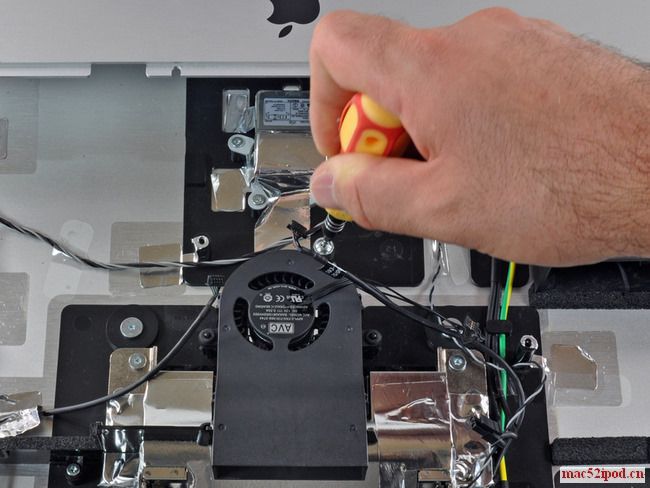

苹果iMac主板后面的2个散热风扇照片
苹果iMac主板后面还有2个散热风扇(上面那张总览图看不到它们)……AVC的

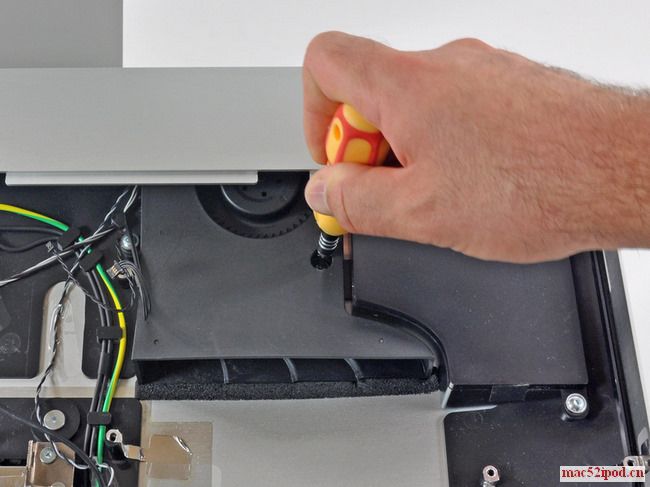

苹果iMac主板后面的散热风扇
上面说了,2个藏在苹果iMac电脑主板后面的散热风扇,这是另一只

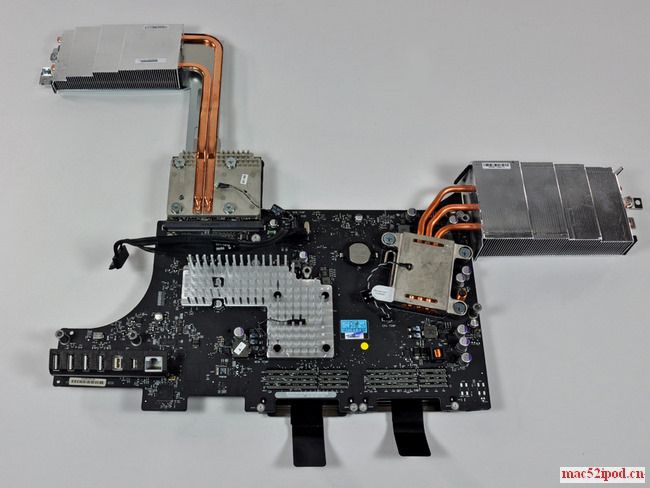

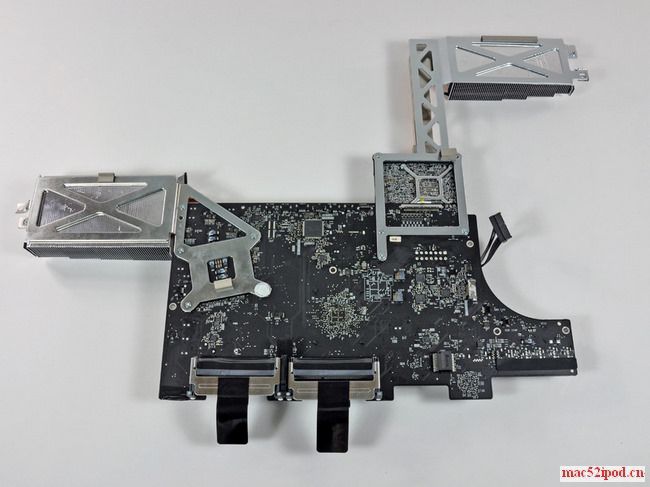

09款新一代苹果iMac台式一体机电脑主板特写照片
09款新一代苹果iMac台式一体机拆解:电脑主板特写照片,左上方热管散热器下是显卡,右侧热管散热器下是CPU
09款新一代苹果iMac台式一体机电脑主板背面特写照片
09款新一代苹果iMac台式一体机拆机:电脑主板背面特写照片

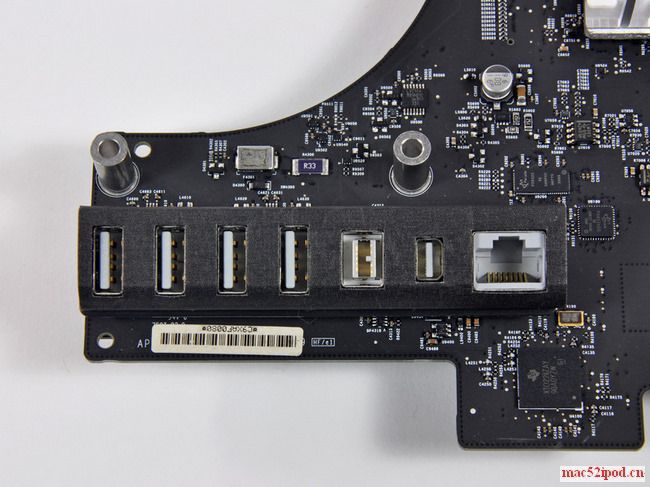

苹果iMac电脑接口模块特写照片
苹果iMac电脑主板左下方的一排接口:USB、火线、视频、网线。模块化接在主板上

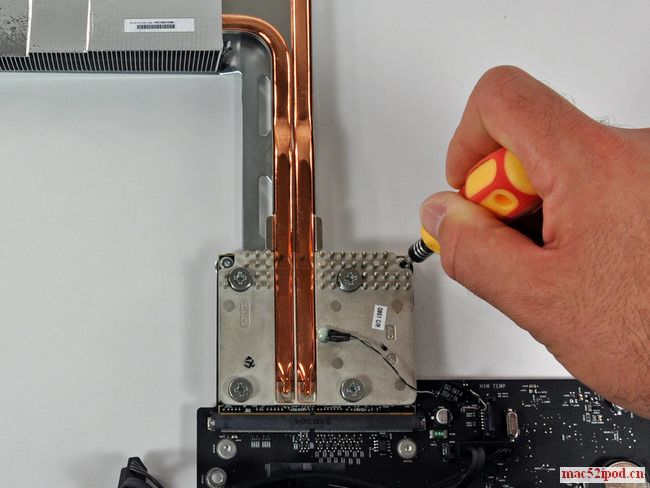

拆机,卸下新一代苹果iMac电脑显卡模块
苹果iMac电脑主板左上方的显卡也是模块化的,可以独立拆下

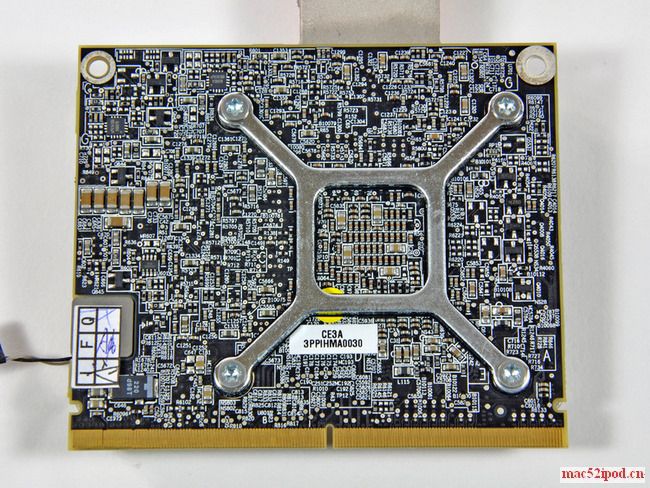

09款新一代苹果iMac台式一体机的显卡模块特写照片
09款新一代苹果iMac台式一体机的显卡模块特写照片

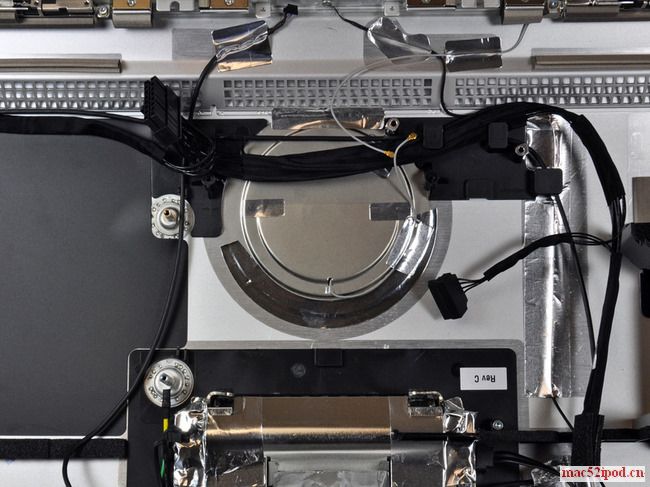

09款新一代苹果iMac台式一体机的无线天线
这里对应是苹果iMac电脑机身上那个Apple标志,它不仅有商标和装饰作用,也是iMac无线天线的聚集地。因为苹果iMac的电脑机身是全金属的,其它位置都被电磁屏蔽了。

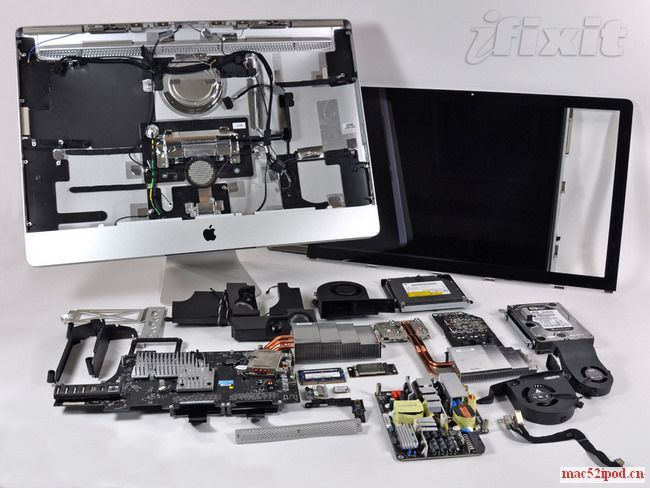

09款新一代苹果iMac台式一体机拆机拆解,所有iMac零件集合
09款新一代苹果iMac台式一体机拆机拆解完成,所有iMac零件集合
关于09款新一代苹果iMac的详细介绍,请看这里:《09款新一代苹果iMac台式机介绍
