09款新一代苹果iMac台式一体机拆解、拆机、零件和内部构造组图

分类:拆机与测试
2009-11-22 10:47

评论(0)
阅读(67696)

Tags:

接上页 , 照片较多,加载请耐心

拆解苹果iMac的电脑硬盘

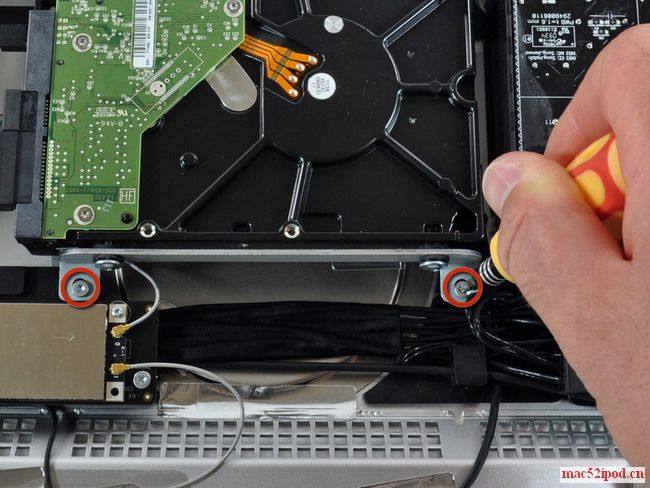

拧下苹果iMac的电脑硬盘(位于机身中部)固定螺丝

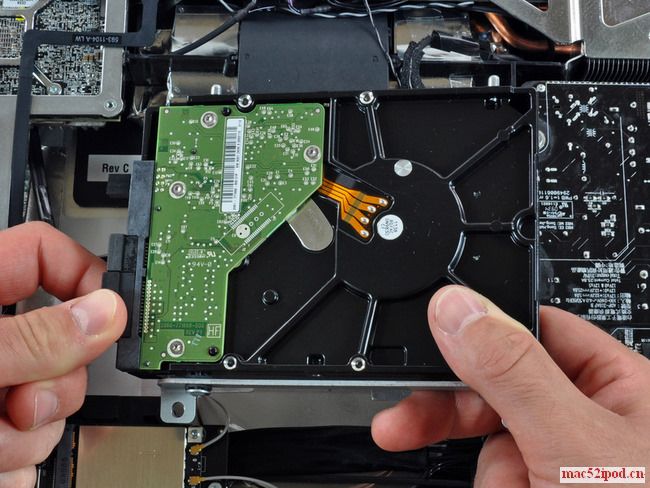

09款苹果iMac的电脑硬盘
苹果iMac的电脑硬盘:3.5寸,7200转,1TB

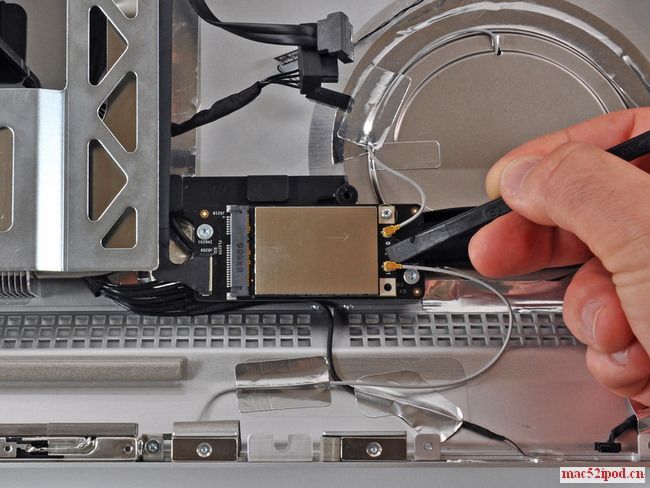

拆解新一代苹果iMac台式一体机的无线网卡天线和无线模块
09款新一代苹果iMac台式一体机的无线网卡天线和无线模块

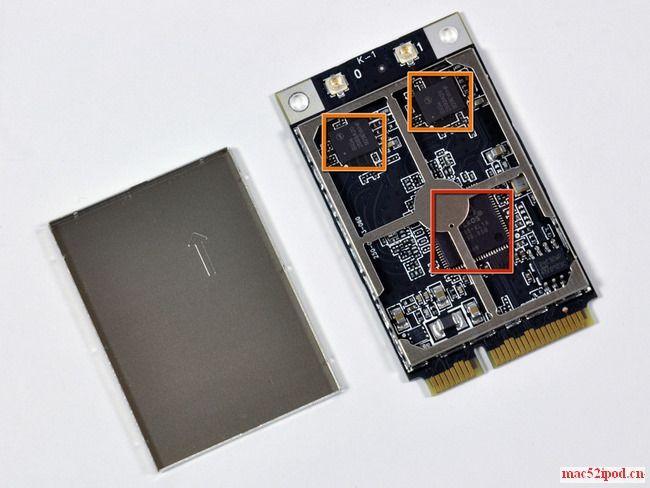

09款苹果iMac无线模块特写照片

09款苹果iMac无线模块特写:Atheros AR9280无线网卡。两颗小芯片则是SiGe Semiconductor 2593A20功率放大器。

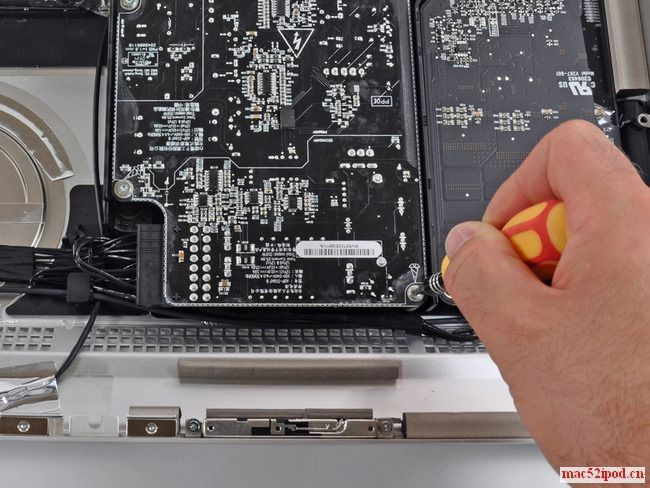

拆解09款新一代苹果iMac的电源模块
拆解09款新一代苹果iMac的电源模块,位于硬盘左侧。

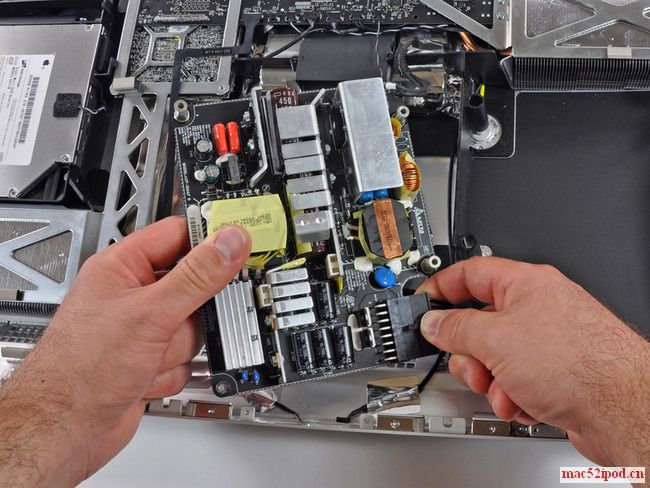

苹果iMac台式一体机的电脑电源模块特写照片
苹果iMac台式一体机的电脑电源模块特写照片:电容、电感线圈、散热片……变压器+稳压器

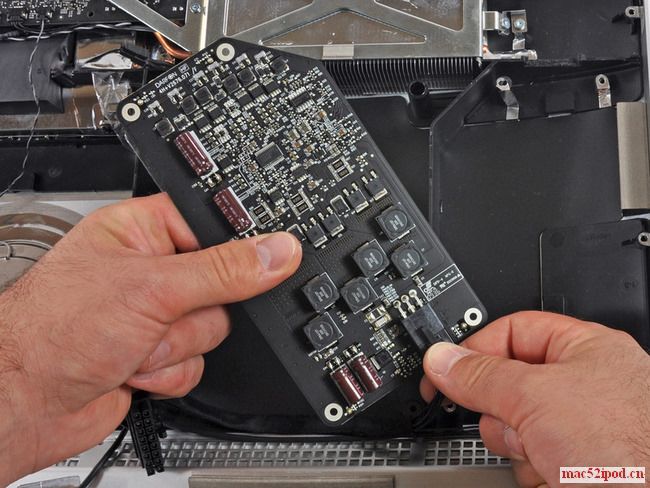

苹果iMac台式一体机的电脑电源模块特写照片
苹果iMac台式一体机的电脑电源模块特写照片:09新款iMac的电源输出为12V 25.8A,总功率310W,是苹果iMac有史以来功率最大的电源。

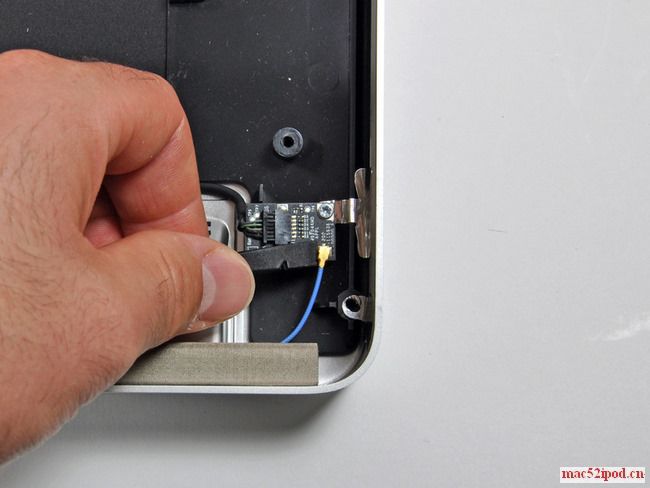

拆机,苹果iMac一体机的蓝牙模块
拆下苹果iMac一体机的蓝牙模块

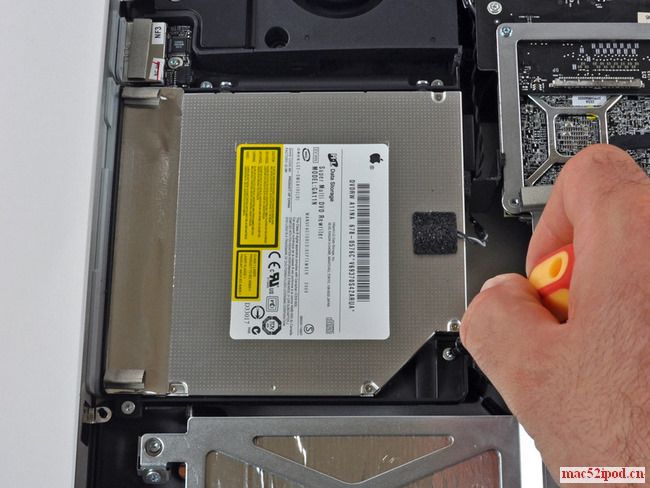

拆解下新一代苹果iMac台式机的光驱
拆下新一代苹果iMac台式机的光驱

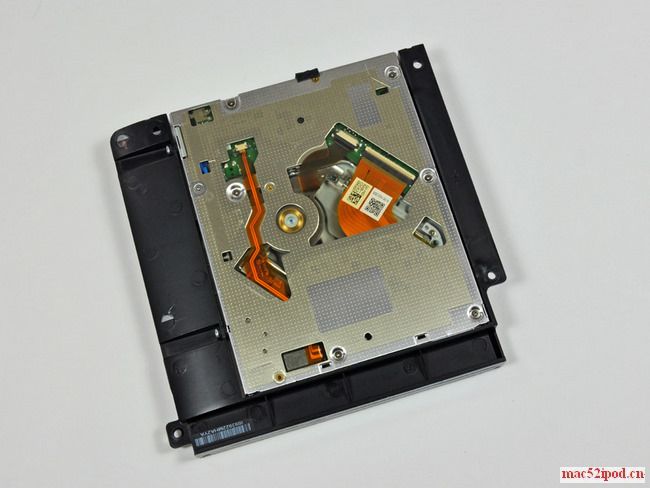

09款新一代苹果iMac台式机光驱特写照片
09款新一代苹果iMac台式机光驱特写照片,8×、吸入式、支持DVD刻录。蓝光?再等等吧。

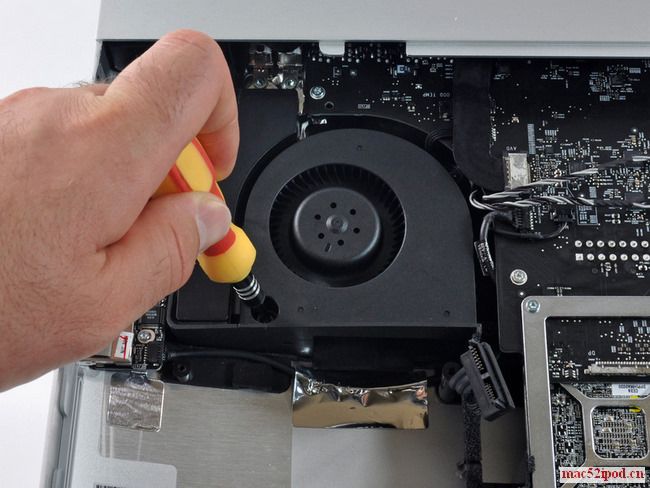

拆解09款新一代苹果iMac台式机的散热风扇
拆解09款新一代苹果iMac台式机的散热风扇,27寸iMac的电脑机身空间更大,苹果也就用上了比上一代iMac尺寸更大、转速更低、噪音更小的散热风扇。

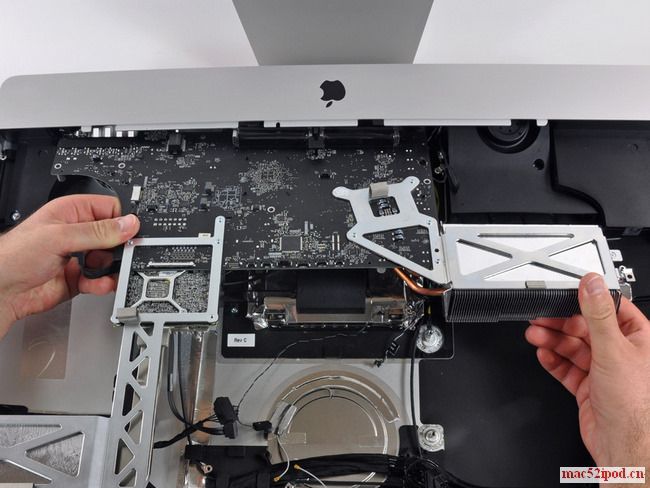

拆解09款新一代苹果iMac电脑主板
拆下09款新一代苹果iMac电脑主板,苹果电脑的主板是特制的,和一般台式电脑的主板形状很不一样。右手拿的是热管式散热器
下页继续(照片较多,加载请耐心)
内文分页: [1] [2] [3]
