苹果 Retina Macbook 2015 拆机组图

分类:拆机与测试
2015-4-16 23:24

评论(1)
阅读(13378)

Tags: ,

苹果 Retina Macbook 2015 拆机组图

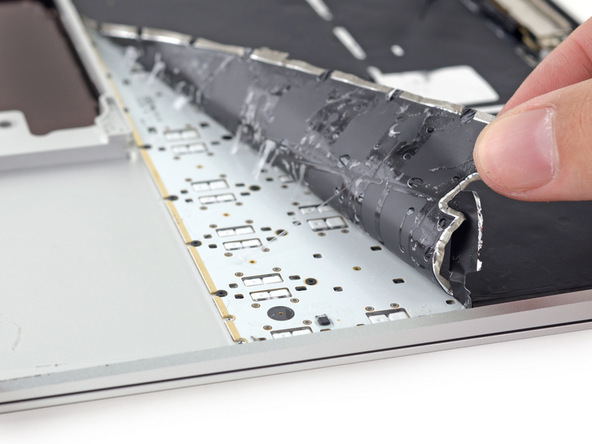

拆下螺丝后,撕开键盘底板,又是胶水 ……

苹果 Retina Macbook 2015 拆机组图

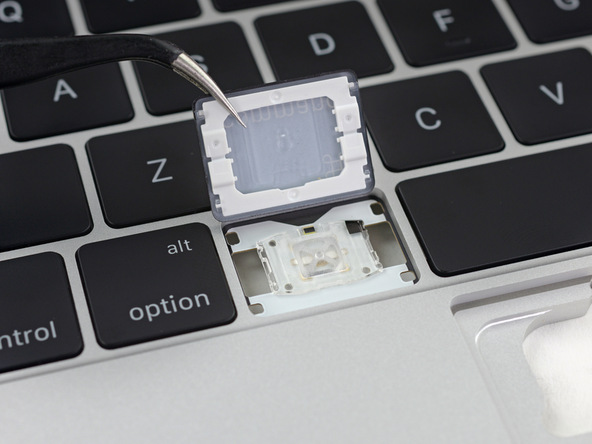

撬下键帽看里面的结构,这块苹果全新设计的键盘,键帽更大,键程极短。而且每个键下方都有个独立的 LED 背光灯,而不是以前那样全键盘共用一排灯。

苹果 Retina Macbook 2015 拆机组图

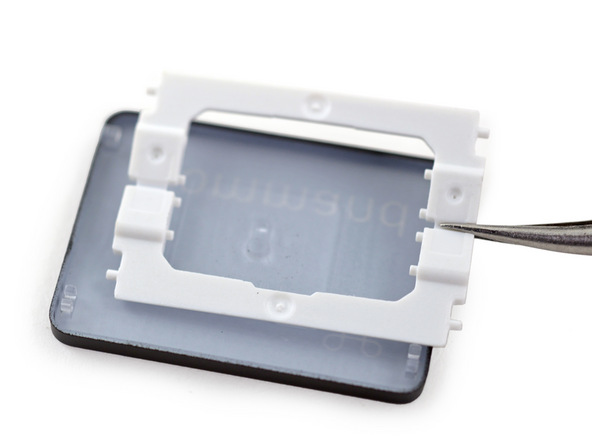

新设计的蝴蝶型键帽支架。题外话,据用过的人说,手感像在 iPad 触控屏上打字。

苹果 Retina Macbook 2015 拆机组图

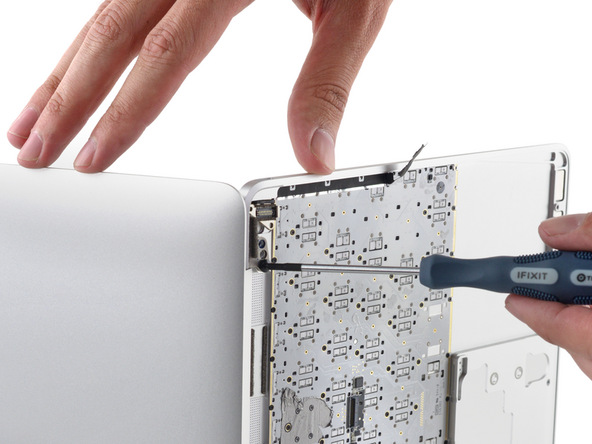

开始拆下屏幕

苹果 Retina Macbook 2015 拆机组图

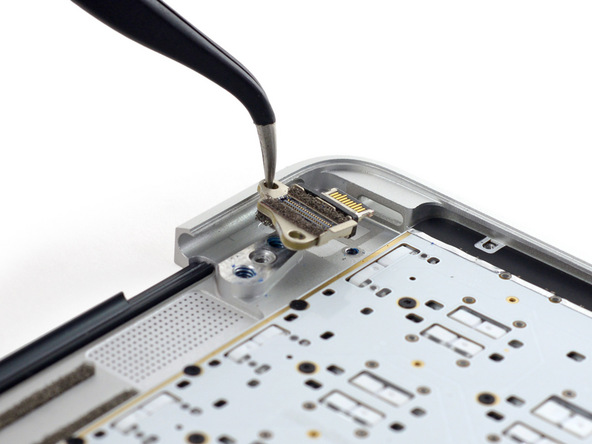

USB-C 接口模块,除了音频口和 WiFi、蓝牙,剩下的充电、数据、图像等等对外交换全都靠它了。

苹果 Retina Macbook 2015 拆机组图

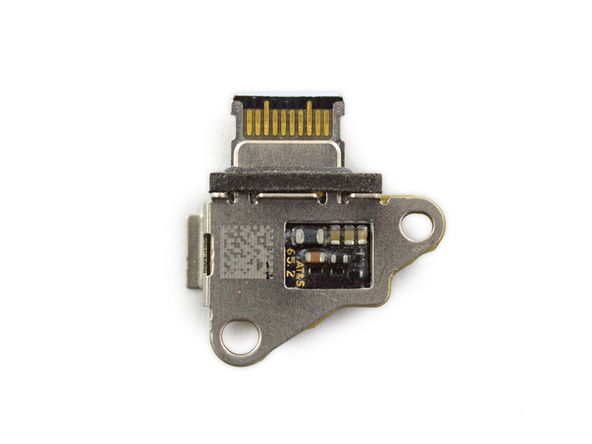

USB-C 接口模块特写

苹果 Retina Macbook 2015 拆机组图

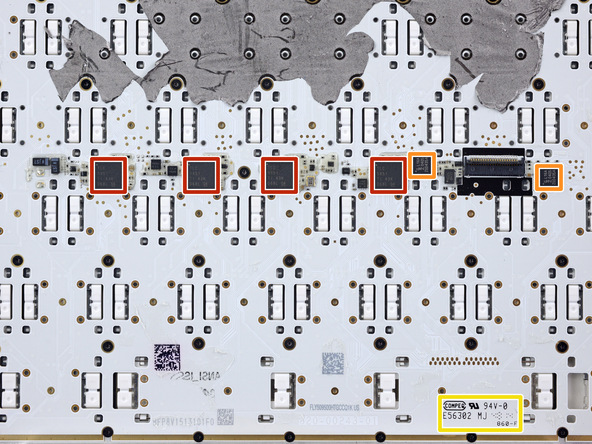

键盘下的芯片:

  • 红框 - 4 颗德州仪器的  TLC5951 LED 驱动器
  • 橙框 - 一对 NXP PCAL6416A I/O Expander

苹果 Retina Macbook 2015 拆机组图

拆完了,苹果 MacBook 零件全家福。
