苹果 Retina Macbook 2015 拆机组图

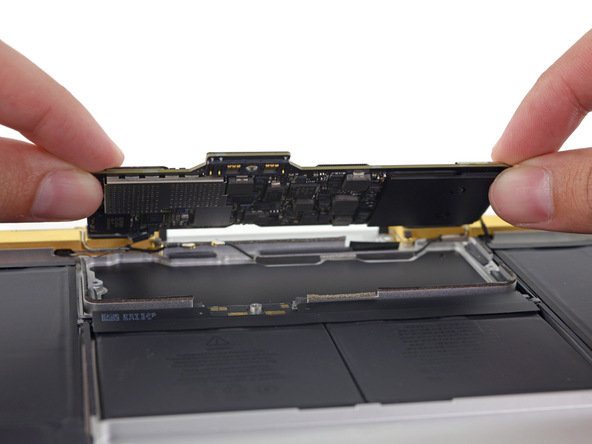

取下 MacBook 的主板,没错,就这么一小条。比 MacBook Air 的主板还要小 67%

苹果 Retina Macbook 2015 拆机组图

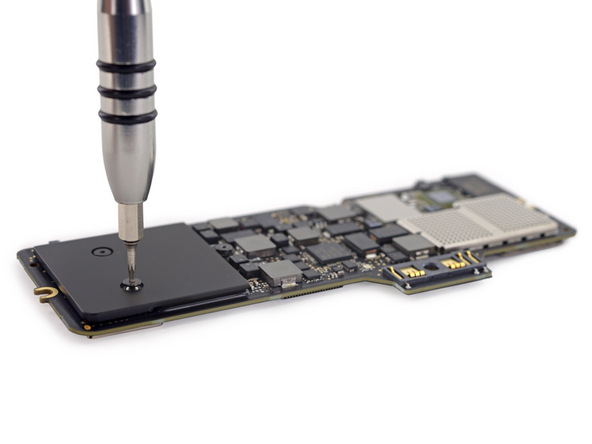

拆下 CPU 外的散热器,Intel 的新处理器发热之低不需要散热风扇。

苹果 Retina Macbook 2015 拆机组图

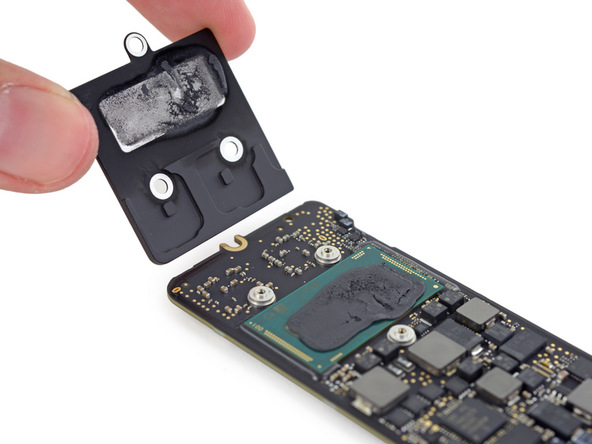

散热器露出 CPU,散热器多点与主板相连,以便把热量导出去。

苹果 Retina Macbook 2015 拆机组图

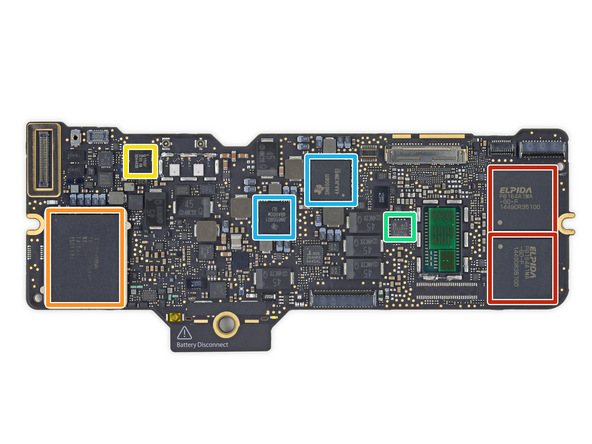

MacBook 主板正面上的芯片:

  • 红框 - 尔必达/镁光 8GB 移动内存
  • 橙框 - 东芝 128GB 闪存(背面还有 128GB)
  • 黄框 - 恩智浦微控制器;128kb 闪存,10kB SRAM
  • 绿框 - 温度传感器
  • 蓝框 - 德州仪器 SN6508,可能是功率转化器

苹果 Retina Macbook 2015 拆机组图

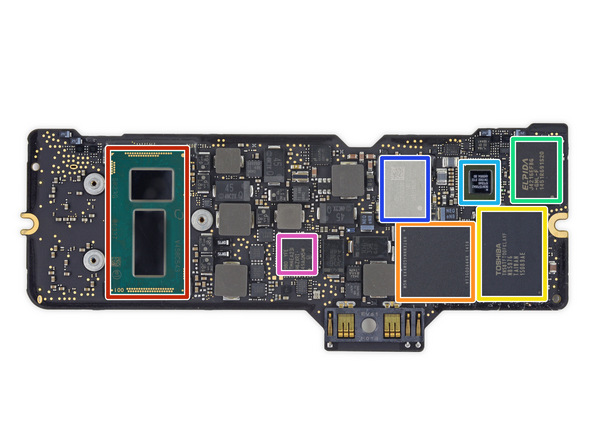

MacBook 主板背面上的芯片:

  • 英特尔 Core M-5Y31 处理器(双核,1.1GHz,可睿频至 2.4GHz),内置英特尔 HD Graphics 5300 集成显卡
  • 橙框 - 海力士 4Gb(512MB)LPDDR3-SDRAM
  • 黄框 - 东芝 128 GB 闪存
  • 绿框 - 尔必达/镁光 J4216EFBG-GNL-F DDR3 SDRAM
  • 浅蓝框 - 博通 BCM15700A2 (可能是)无线网络芯片
  • 蓝框 - Murata 339S0250 (可能是) Wi-Fi 模块
  • 紫框 - 980 YFE TM4EA231 H6ZXRI 49AQN5W GI
