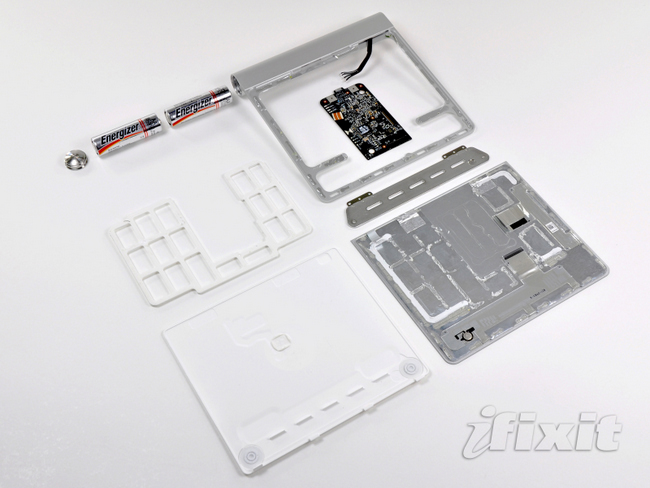

前几天说过苹果发布 Magic Trackpad 无线触控板，著名拆机网站 iFixit 在第一时间放出了 Magic Trackpad 的拆机组图，让我们看看这款苹果新产品的内部构造和零件吧，图片较多，加载时请保持耐心。

苹果 Magic Trackpad 无线多点触控板的包装盒，没有一句“废话”，典型的极度简约的苹果风格

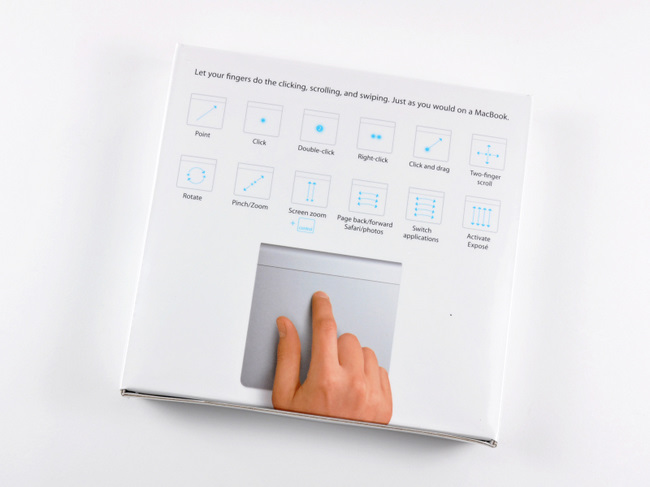

苹果 Magic Trackpad 无线多点触控板的包装盒背面印有使用图示

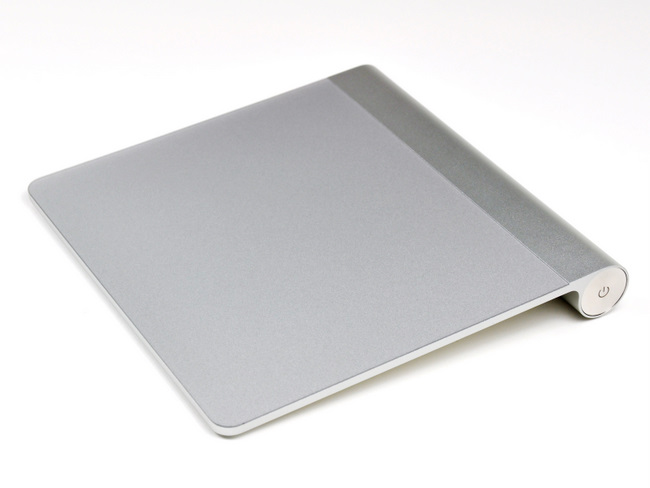

这就是苹果 Magic Trackpad 无线多点触控板了，全铝外壳，比 Macbook（ Pro / Air ）等苹果笔记本电脑上的触空板大 80 %

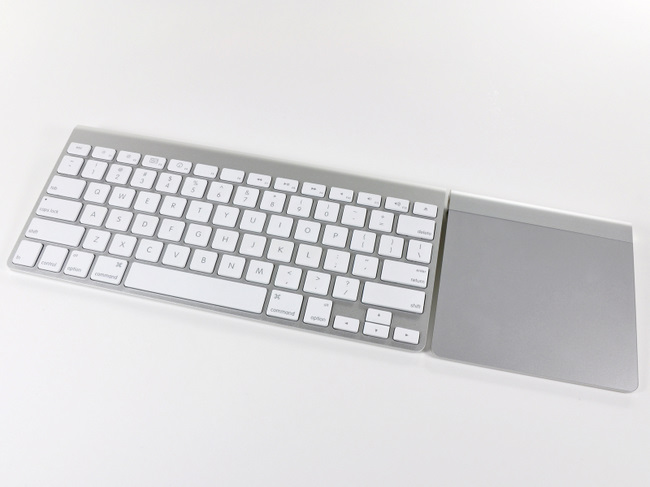

苹果 Magic Trackpad 无线多点触控板与 Apple Wireless Keyboard 无线键盘。二者倾角是相同的

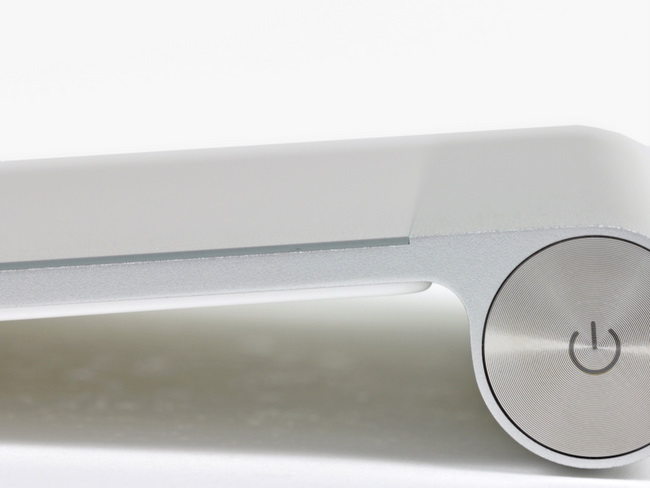

和无线键盘一样，苹果 Magic Trackpad 无线多点触控板的电源开关也是侧面的这个圆按钮，你还可以看到它的电容式触控层：0.5 毫米厚的细磨砂玻璃构成，手感极佳

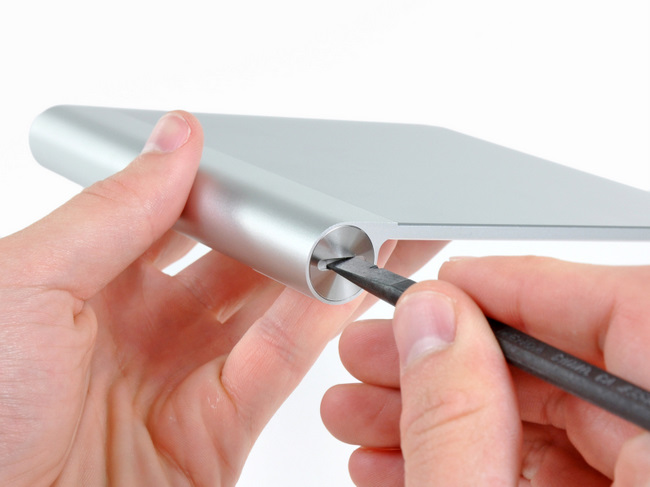

又是和无线键盘一样，苹果 Magic Trackpad 无线多点触控板的电池仓盖在另一侧，用硬币即可拧开

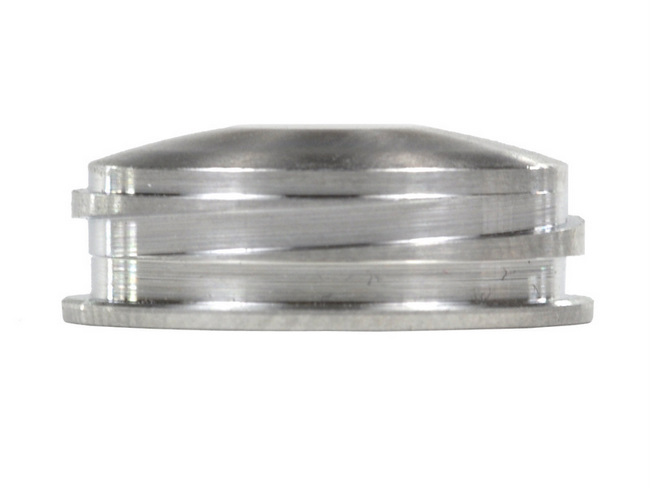

苹果 Magic Trackpad 无线多点触控板的的电池仓盖，螺纹是方形的，这种形状的螺纹加工难度最大，但机械效率最高

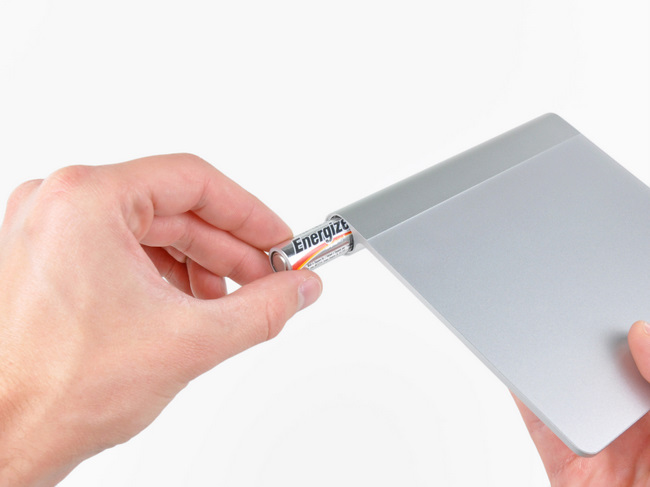

取出苹果 Magic Trackpad 无线多点触控板的的电池，2颗5号电池

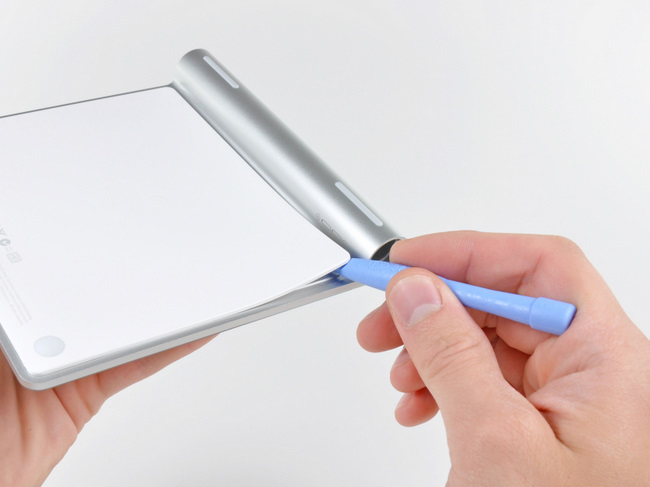

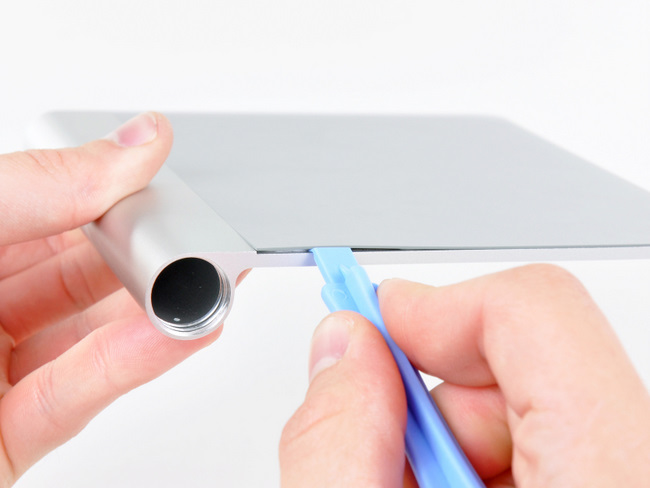

苹果 Magic Trackpad 无线多点触控板外部没有螺丝，用粘合剂粘接，直接撬开即可

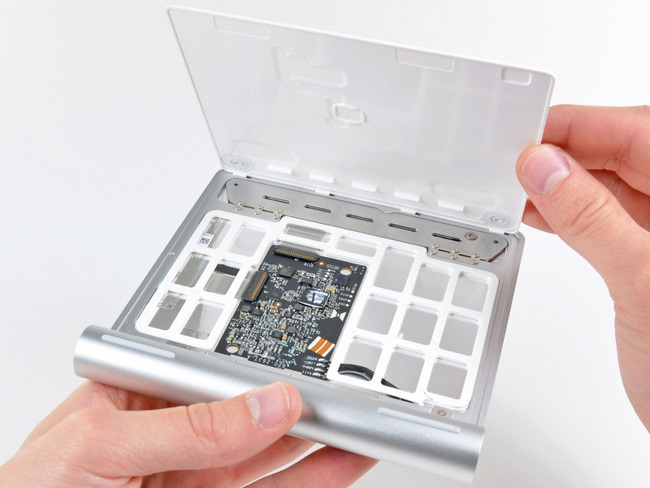

打开苹果 Magic Trackpad 无线多点触控板的底盖，内部一览无余

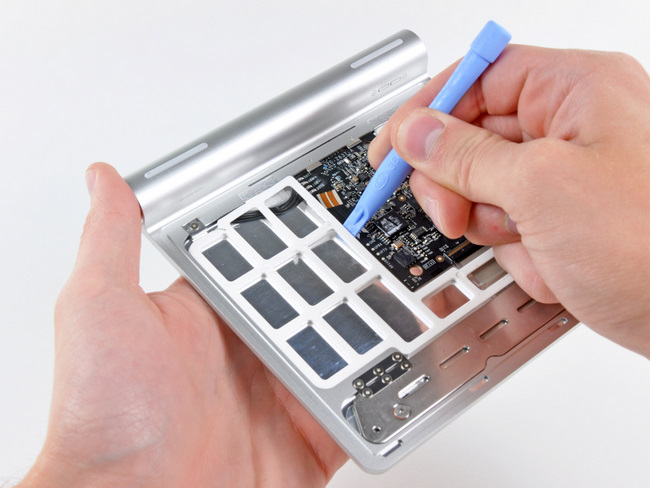

拆下苹果 Magic Trackpad 无线多点触控板内部的白色的塑料框架，它的作用主要是填充空间，防止受到严重挤压时伤及电路板。

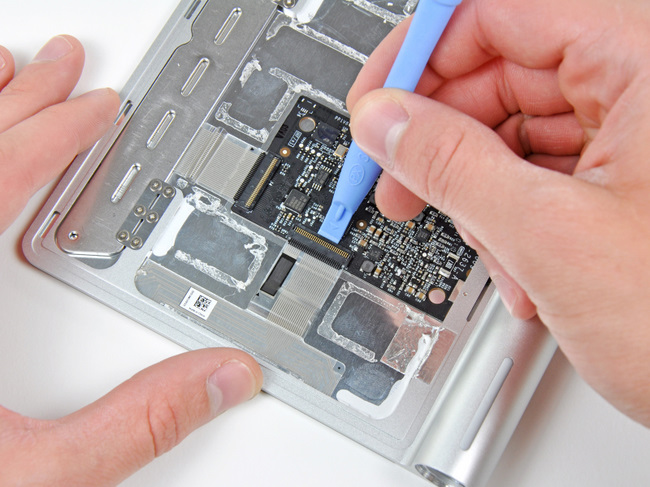

断开苹果 Magic Trackpad 无线多点触控板内部排线，共2个

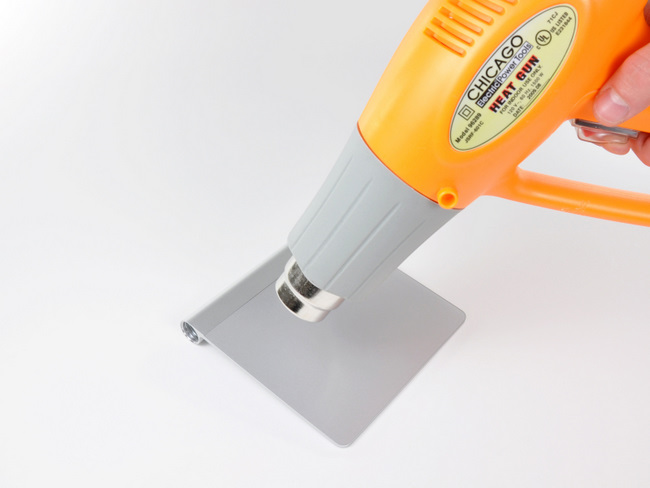

苹果 Magic Trackpad 无线多点触控板顶部的那块玻璃触控部分同样是用粘合剂粘接在机身上的，拆之前要用热风枪吹化那层胶

撬开苹果 Magic Trackpad 无线多点触控板顶部的那块玻璃触控部分

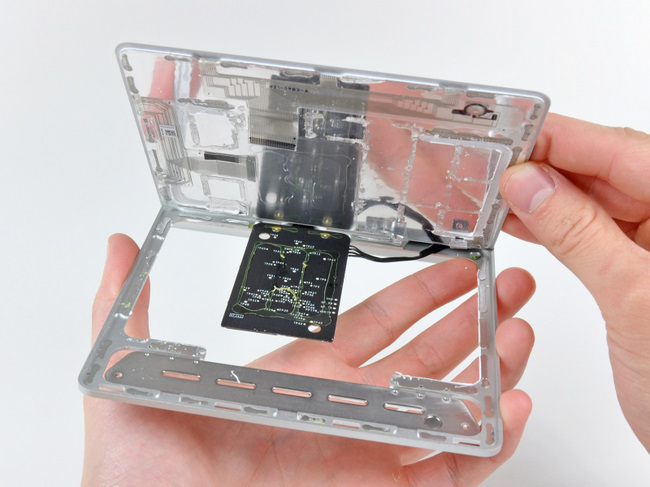

苹果 Magic Trackpad 无线多点触控板顶部玻璃触控面与机身分离

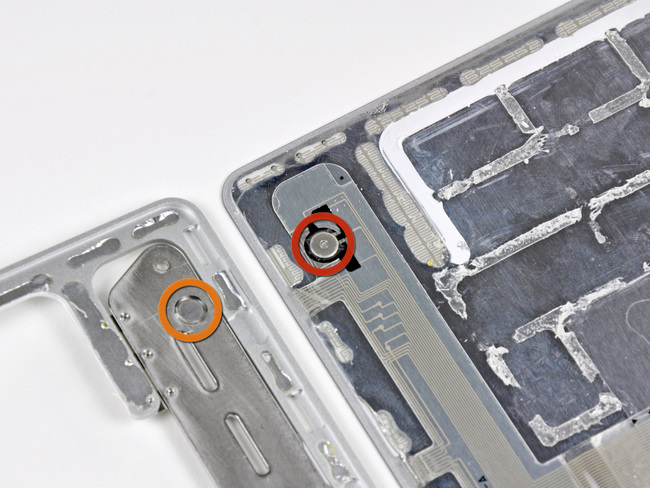

和苹果笔记本触控板一样，Magic Trackpad也能直接按下，提供真正鼠标按键的力反馈效果。不过，Magic Trackpad的“按键”实际上是底部的两个橡胶脚垫。当用户手指按下触控板时，脚垫顶起与金属框架连接的突起物（橙色圈内），挤压红圈内的按键触点，并触发类似鼠标按键的“咔嗒”声。

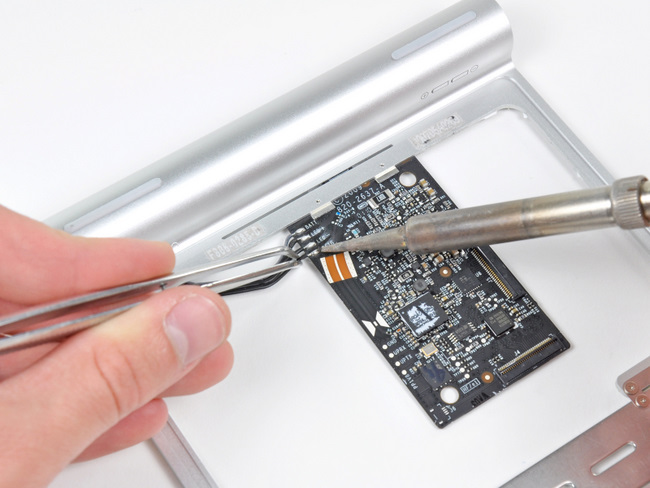

用烙铁断开焊接在板上的电池供电和LED指示灯连线

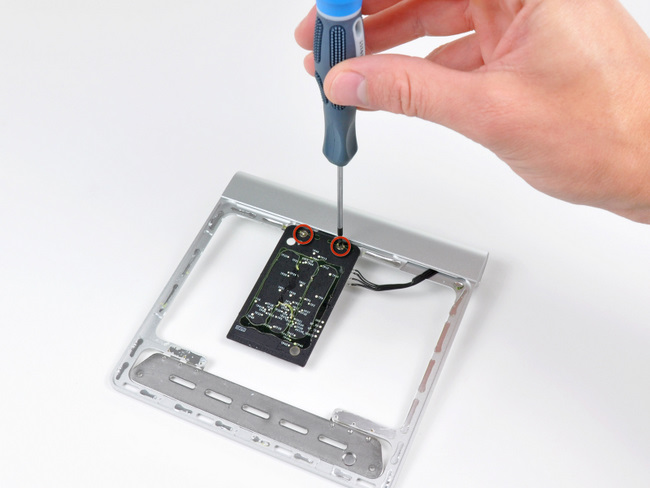

拧下 Magic Trackpad 的电路板的两颗固定螺丝

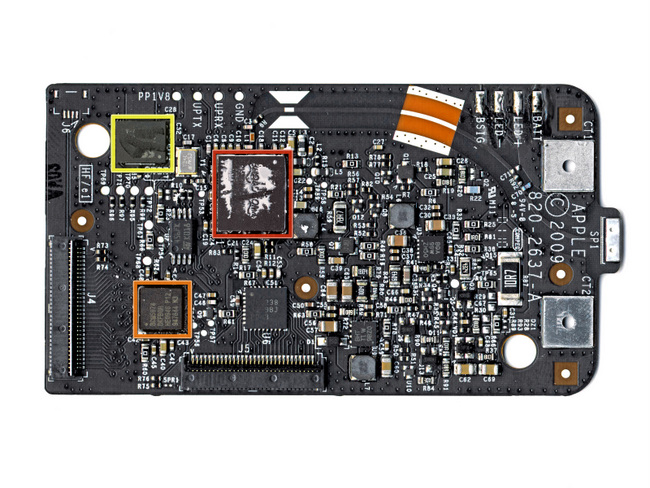

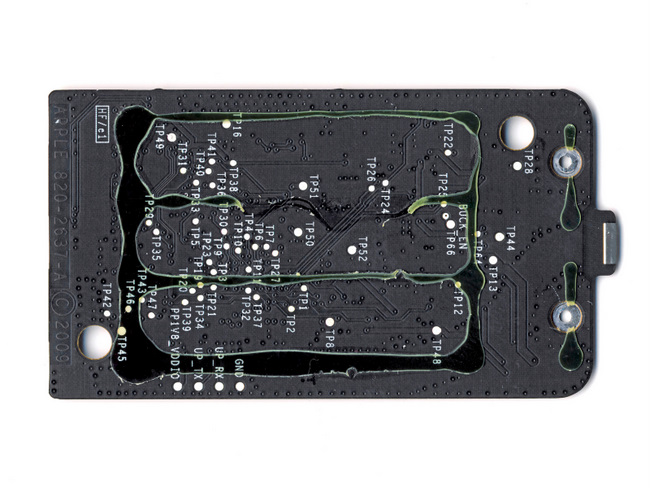

苹果 Magic Trackpad 无线多点触控板的主电路板

主电路板上的主要芯片包括：
红色 Broadcom BCM2042 蓝牙芯片，与 Magic Mouse 内置蓝牙芯片相同。
橙色 Broadcom BCM5974 触摸屏控制器，支持 Multi-touch 多点触摸。iPhone、iPod touch 和 MacBook Air 中也使用的是这颗芯片。
黄色 SST25WF020 2Mbit 串行闪存。
