2012 款苹果 MacBook Air 笔记本电脑拆机组图,看新 Air 的零件和内部构造

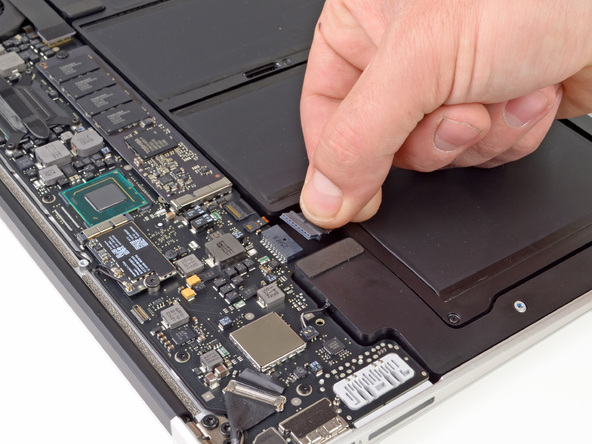

断开电池与主板间的导线接口

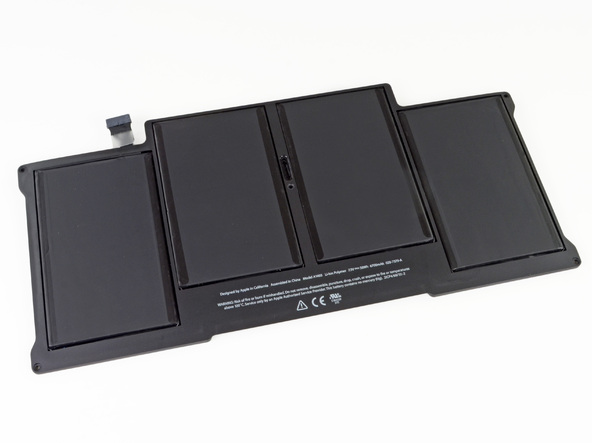

电池拆下,和老款的一样。

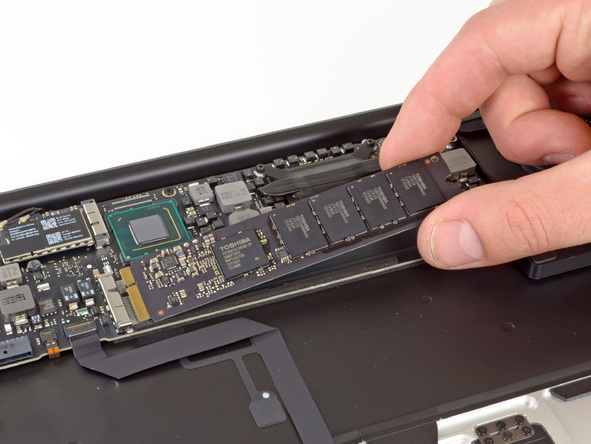

拔下 SSD 硬盘

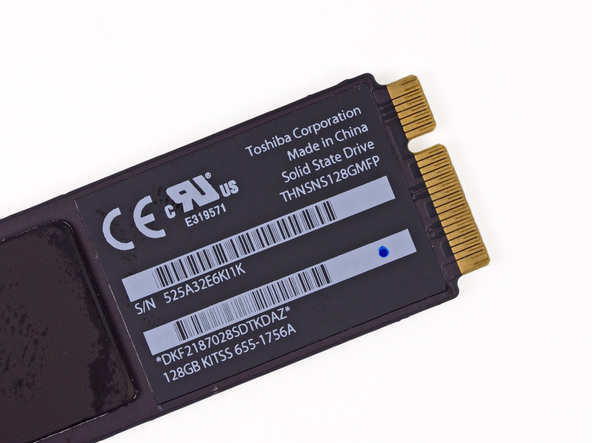

上一代,苹果同时从东芝和三星采购 SSD,三星的快一大截。新一代,拆的这台 2012 款 MacBook Air 用的是东芝的 SSD 硬盘。

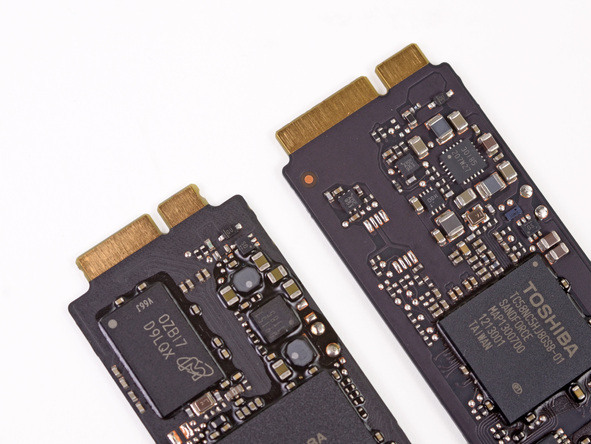

新老两代 MacBook Air 的 SSD 硬盘对比。接口不一样,主控芯片好像也换了。

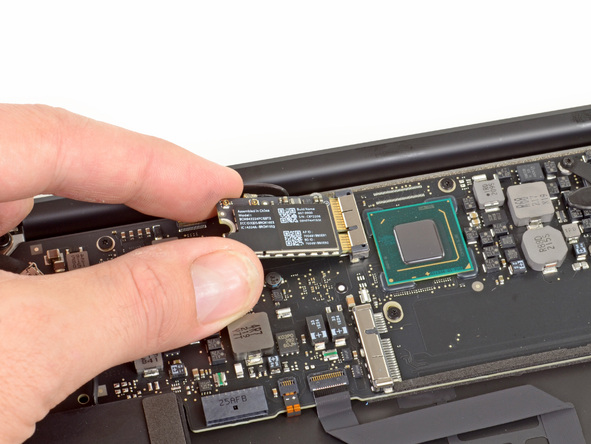

拆下无线模块

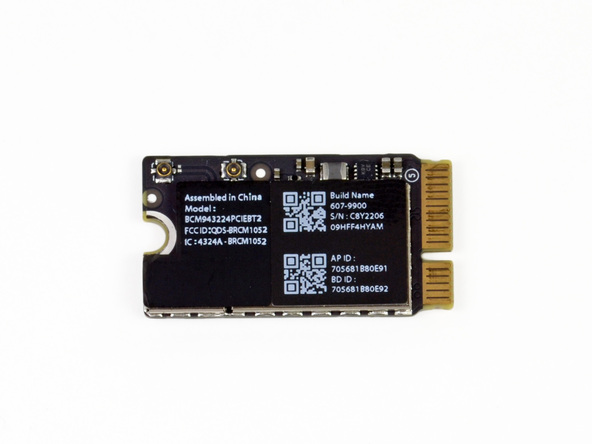

无线模块正面特写,博通的BCM 943224,和老款 MacBook Air 一样。

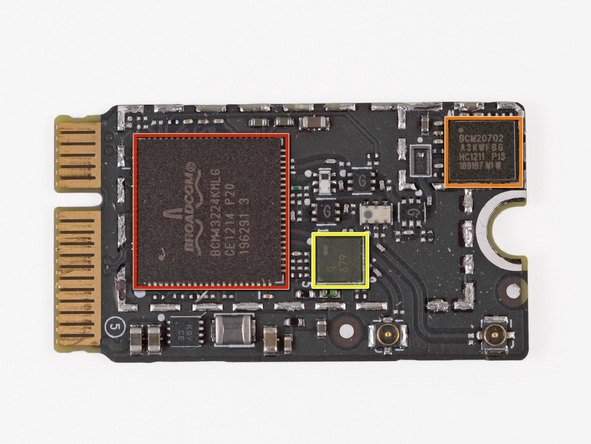

2012 款苹果 MacBook Air 笔记本的无线模块另一面,三个方框标出的芯片分别是:
- 红框:博通 BCM4322 Wi-Fi 芯片
- 橙框:博通 BCM4322 蓝牙4.0 芯片
- 黄框:Murata 天线开关模块
