2011年新款 MacBook Air 拆机组图,看新一代苹果超薄笔记本电脑的零件和内部构造

分类:拆机与测试
2011-7-27 20:41

评论(0)
阅读(53695)

Tags: ,

2011年款苹果 MacBook Air 超薄笔记本电脑的 CPU 散热器

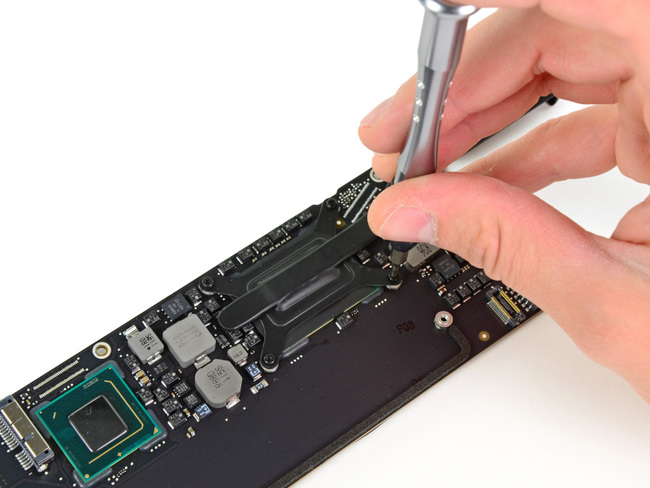

拆下 MacBook Air 的 CPU 散热器

2011年款苹果 MacBook Air 超薄笔记本电脑的 CPU

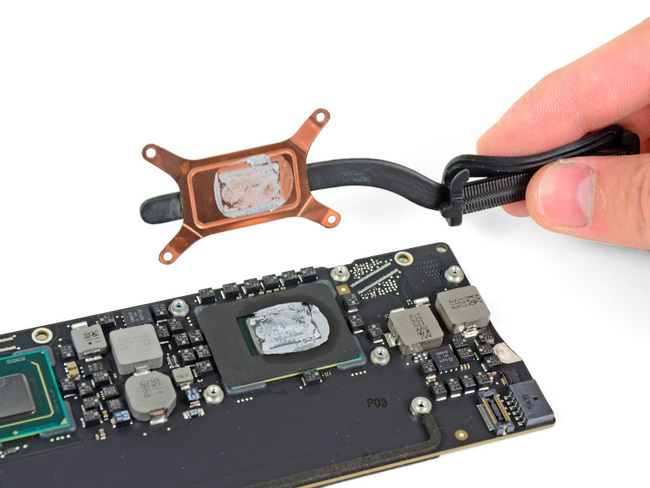

MacBook Air 的 CPU 露出来了,超低电压版 Intel Core i5(选配 i7)

2011年款苹果 MacBook Air 超薄笔记本电脑的主板正面芯片

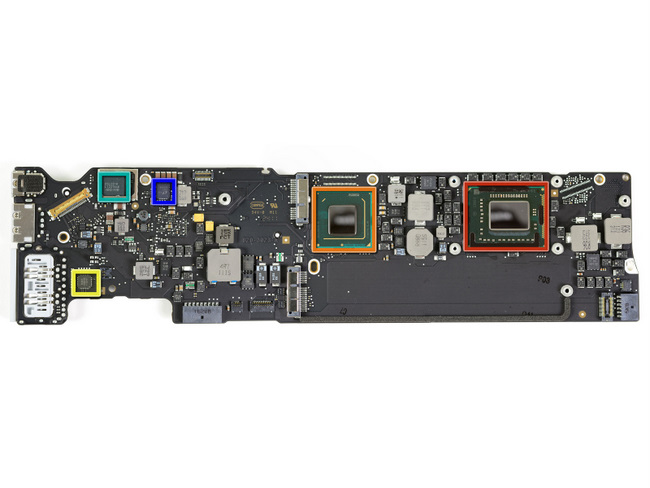

    2011年款苹果 MacBook Air 的主板正面芯片:
*红框:Intel Core i5-2557M超低电压版双核处理器,主频1.7GHz,3MB三级缓存,GPU 也集成在里面,HD Graphics 3000 。
*橙框:Intel 芯片组,标号E78296 01PB10 / E116A746 SLJ4K
*黄框:Genesys Logic 822 SD 读卡器控制器
*绿框:DSL2310 L123TA46芯片,功能未知
*蓝框:Linear Technology 3857

2011年款苹果 MacBook Air 超薄笔记本电脑的主板背面芯片

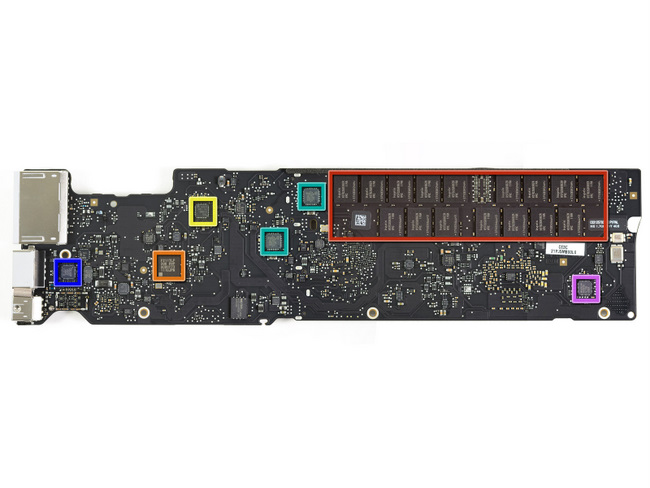

    2011年款苹果 MacBook Air 的主板背面芯片:
*红框:4GB DDR3 1333MHz 内存,海力士 H5TQ2G838ZR 颗粒。和传统笔记本电脑内存插槽不同,超薄的 MacBook Air 为了节省空间将内存固化在主板上,将来不能升级。所以在介绍里强烈建议不要买 2 GB 内存的 11 寸低配款。
*黄框:TPS51980
*绿框:SMSC USB2513B USB 2.0控制器
*蓝框:Parade PS8301
*紫框:MAXIM 15092G

2011年款苹果 MacBook Air 超薄笔记本电脑的键盘背光设备

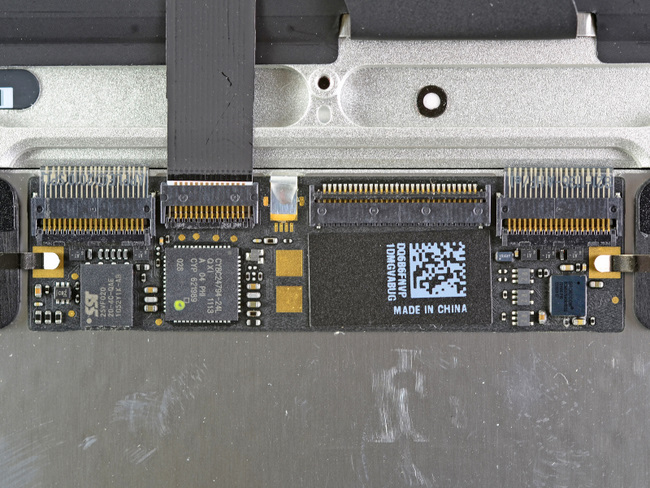

拆掉主板后留在机身的电路和芯片,和上一代 MacBook Air 相同

2011年款苹果 MacBook Air 超薄笔记本电脑的键盘背光设备

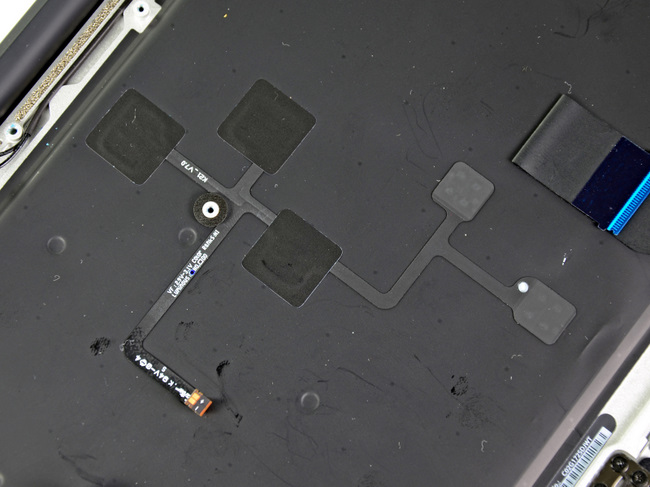

    新一代 MacBook Air 增加的键盘背光设备,从两组 LED 灯里发出的光,经过铺在键盘下的光纤,均匀照亮各个按键。

2011年款苹果 MacBook Air 超薄笔记本电脑的音箱

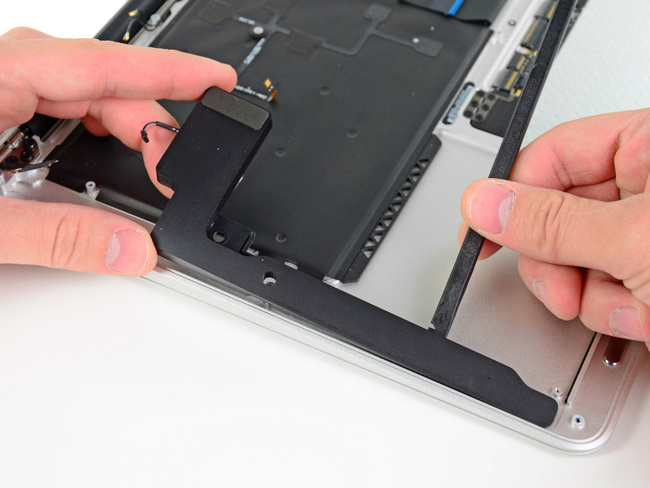

拆下 MacBook Air 机身两侧的音箱

2011年款苹果 MacBook Air 超薄笔记本电脑的音箱

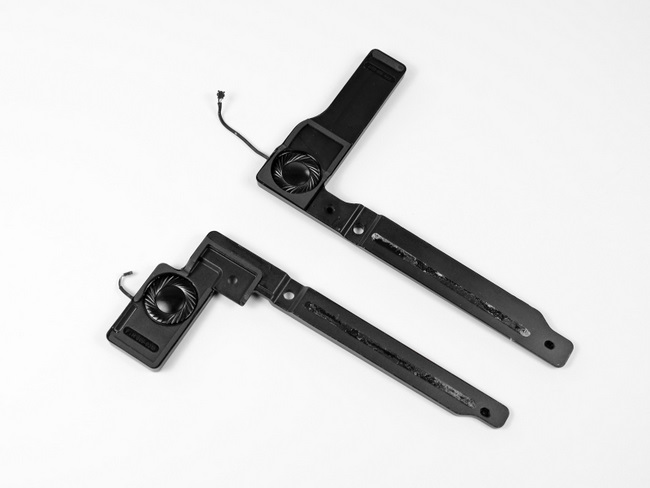

MacBook Air 的音箱特写

2011年款苹果 MacBook Air 超薄笔记本电脑的屏幕固定螺丝

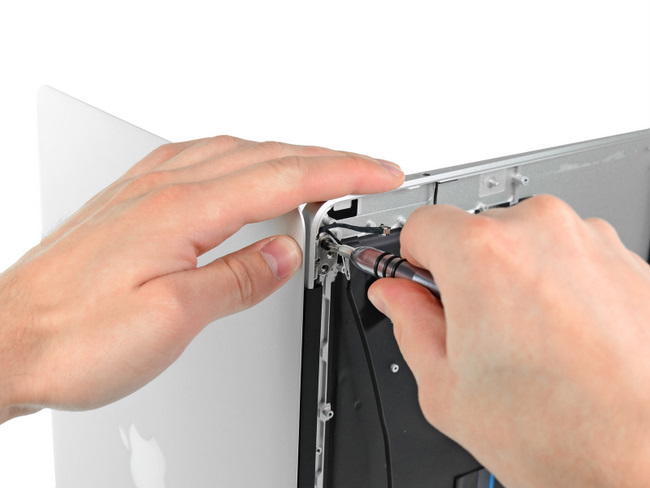

拆下 MacBook Air 的屏幕固定螺丝

2011年款苹果 MacBook Air 超薄笔记本电脑的屏幕

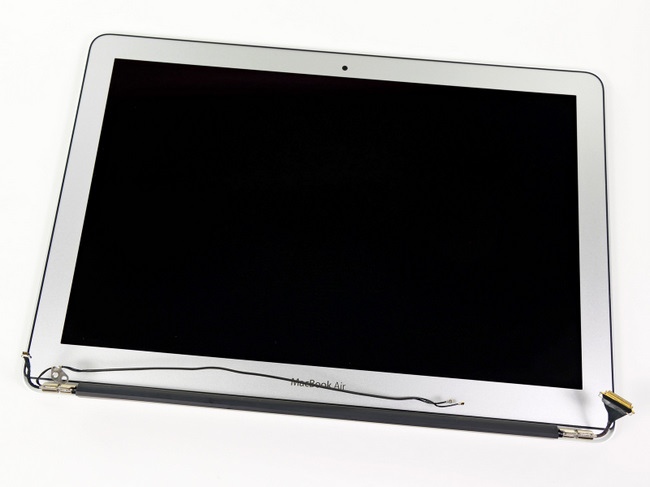

苹果 MacBook Air 的屏幕,LED 背光,1440x900 分辨率

2011年款苹果 MacBook Air 超薄笔记本电脑的所有零件
拆机结束,苹果 MacBook Air 的所有零件
