2011年新款 MacBook Air 拆机组图,看新一代苹果超薄笔记本电脑的零件和内部构造
和 Mac OS X Lion 系统一起,苹果上周发布了新一代 MacBook Air、Mac mini 电脑和 Thunderbolt Display 显示器。看完此前的详细介绍后,今天补发著名拆机网站 iFixit 放出的 2011年新款苹果 MacBook Air 拆机组图,看新一代 MacBook Air 的零件和内部构造。图片很多,请耐心等待网页加载。

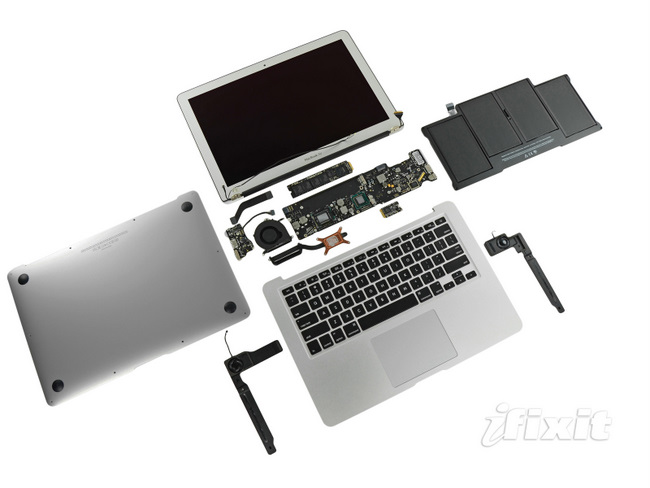

![2011年款苹果 MacBook Air 超薄笔记本电脑的所有零件 2011年款苹果 MacBook Air 超薄笔记本电脑的所有零件](attachment.php?fid=3304)
![2011年款苹果 MacBook Air 超薄笔记本电脑底部螺丝 2011年款苹果 MacBook Air 超薄笔记本电脑底部螺丝](attachment.php?fid=3278)

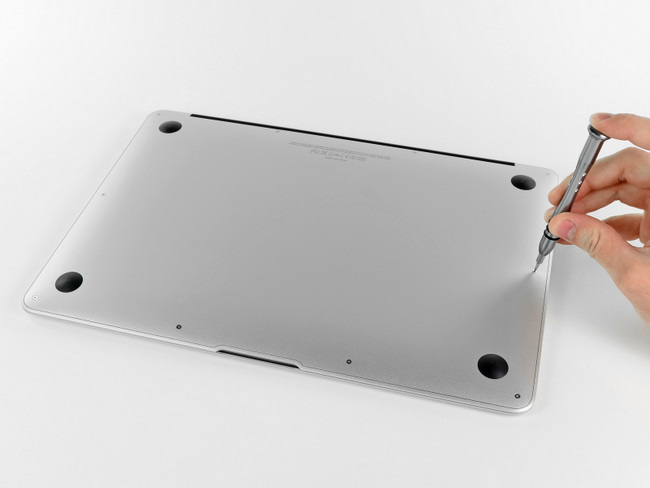

和其它苹果笔记本一样,MacBook Air 也是只在底部有一圈螺丝。坏消息是苹果的螺丝很特殊。
![2011年款苹果 MacBook Air 超薄笔记本电脑内部结构一览 2011年款苹果 MacBook Air 超薄笔记本电脑内部结构一览](attachment.php?fid=3279)

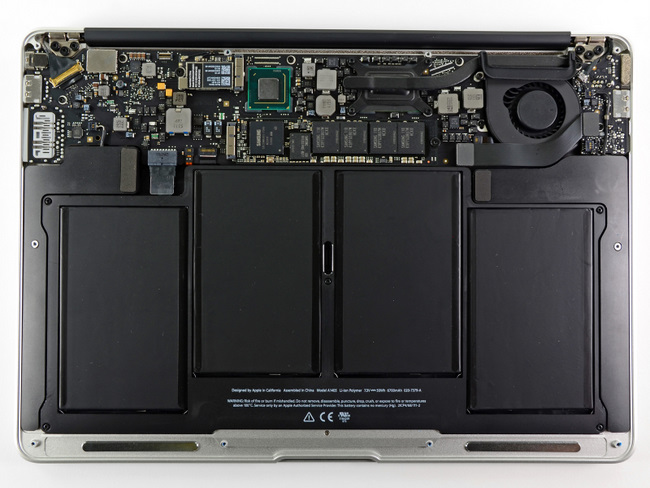

2011 款苹果 MacBook Air 笔记本电脑内部结构一览,和 iPad、iPhone 一样,大部分空间都让电池占去了。主板只是上面靠近转轴处的一小条。
![2011年款苹果 MacBook Air 超薄笔记本电脑的硬盘 2011年款苹果 MacBook Air 超薄笔记本电脑的硬盘](attachment.php?fid=3280)

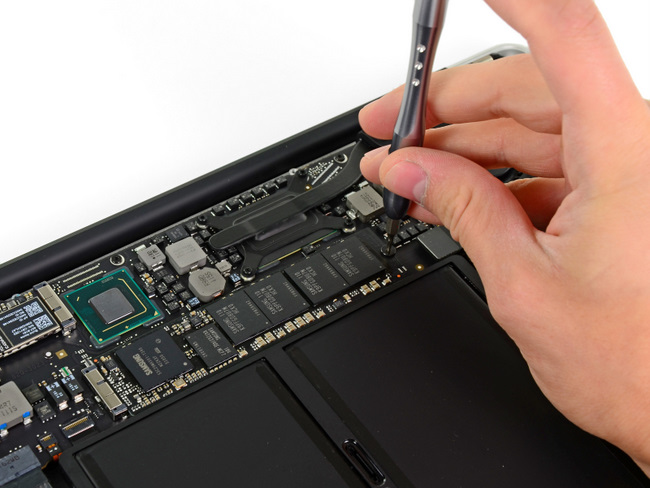

拆下硬盘固定螺丝。从上一代 MacBook Air 开始,苹果在超薄笔记本电脑上使用这种条状硬盘。和传统 SSD 固态硬盘的用料和速度差不多,但体积小得多。
![2011年款苹果 MacBook Air 超薄笔记本电脑的硬盘 2011年款苹果 MacBook Air 超薄笔记本电脑的硬盘](attachment.php?fid=3281)

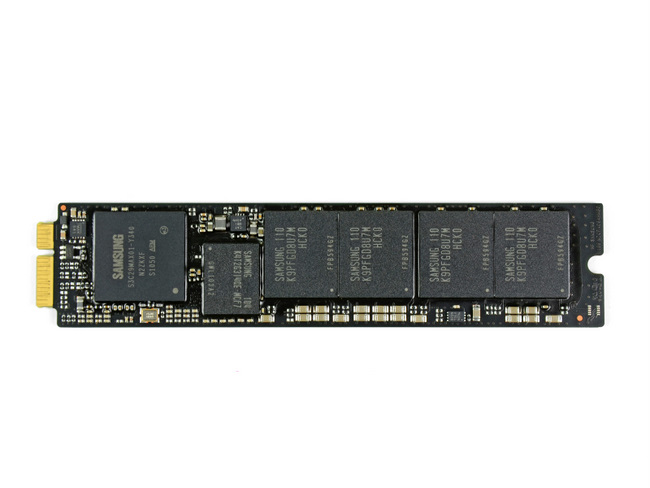

苹果 MacBook Air 所用固态硬盘特写,你可以看到这台电脑的存储颗粒产自三星。以前这篇文章介绍过,用三星颗粒的苹果条形固态硬盘比以前用东芝颗粒的读写速度快。坏消息是:目前苹果同时从这两家采购固态硬盘,至于鉴别方法,上面提到那篇文章里有。
![2011年款苹果 MacBook Air 超薄笔记本电脑的电池 2011年款苹果 MacBook Air 超薄笔记本电脑的电池](attachment.php?fid=3282)

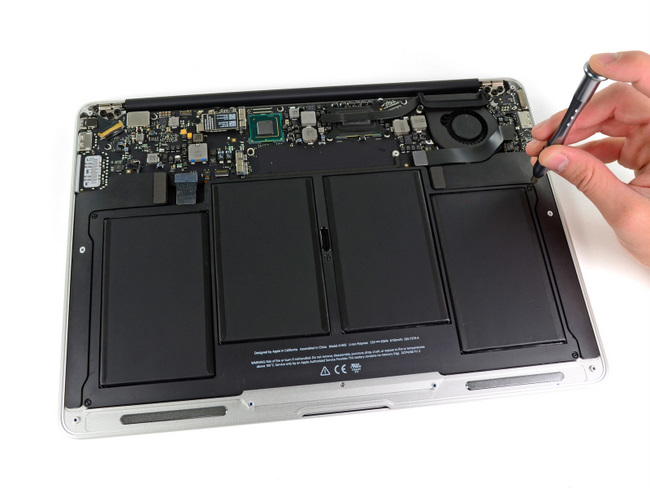

拆下 MacBook Air 笔记本的电池
![2011年款苹果 MacBook Air 超薄笔记本电脑的电池 2011年款苹果 MacBook Air 超薄笔记本电脑的电池](attachment.php?fid=3283)

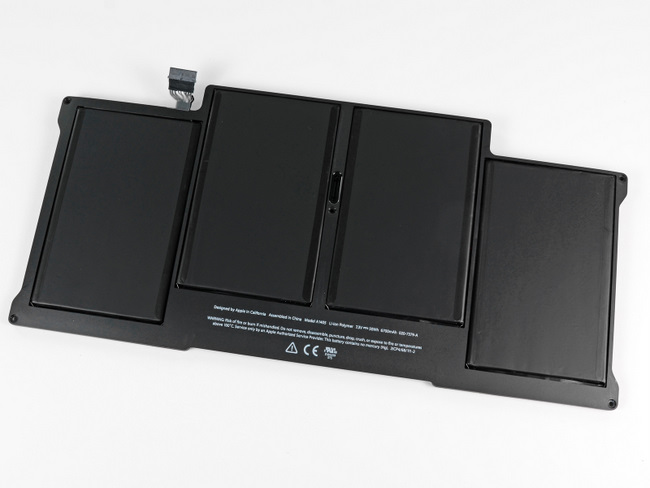

2011年款苹果 MacBook Air 超薄笔记本电脑的电池特写,型号从上一代的 A1377 升级到 A1405。它能保证 13 寸 MacBook Air 拥有 7 小时使用时间(在开启无线网络的情况下),以及 30 天待机时间(合上屏幕不关机)。
![2011年款苹果 MacBook Air 超薄笔记本电脑的无线模块 2011年款苹果 MacBook Air 超薄笔记本电脑的无线模块](attachment.php?fid=3284)

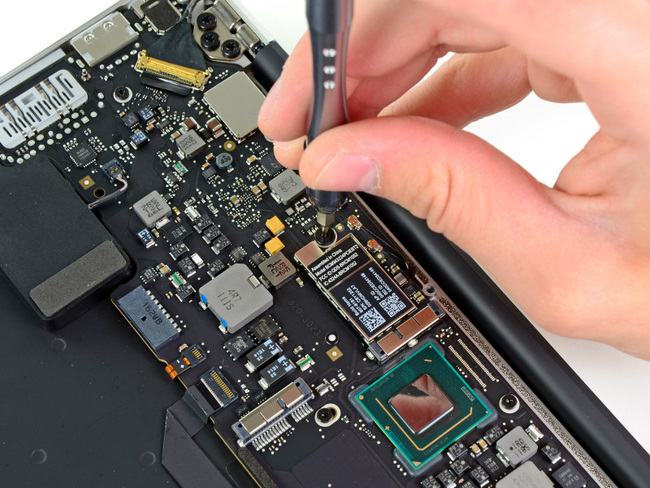

拆下无线模块,WiFi、蓝牙芯片都在这块网卡上
![2011年款苹果 MacBook Air 超薄笔记本电脑的无线模块 2011年款苹果 MacBook Air 超薄笔记本电脑的无线模块](attachment.php?fid=3285)

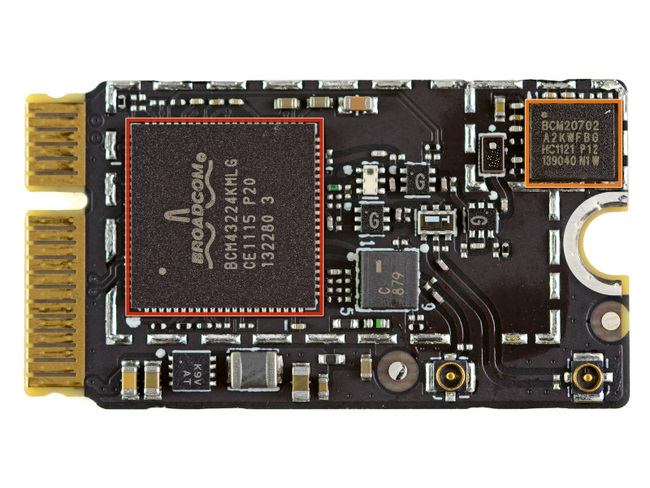

MacBook Air 的无线模块特写:红线框出的大块芯片为负责 WiFi 的 Broadcom BCM4322 Intensi-fi。橙线框出的小芯片是 Broadcom BCM20702 蓝牙 4.0 芯片,支持 128bit AES 加密,6ms 延迟,BLE(Bluetooth Low Energy)低功耗通信技术。新一代的苹果 MacBook Air 和 Mac mini 是首批支持蓝牙 4.0 技术的个人电脑。
