2014 款苹果 Mac Mini 拆机组图

分类：拆机与测试
2014-10-23 01:53

评论(3)
阅读(23591)

Tags: ,

2014 款苹果 Mac Mini 拆机组图

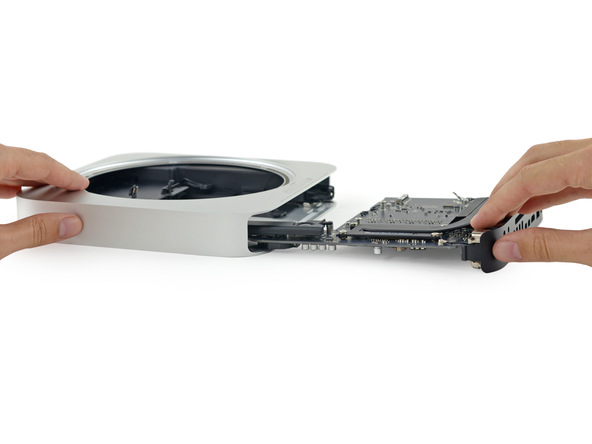

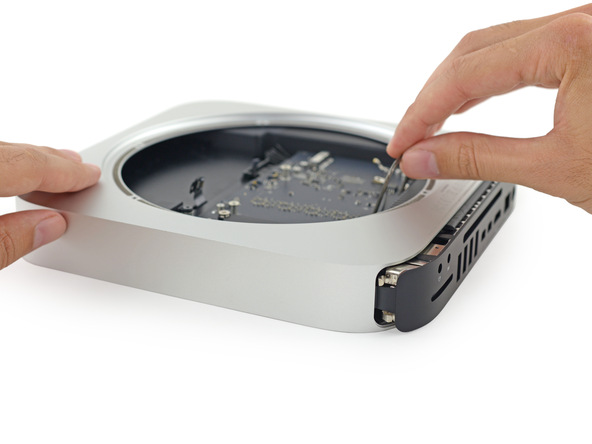

抽出主板

2014 款苹果 Mac Mini 拆机组图

2014 款苹果 Mac Mini 拆机组图

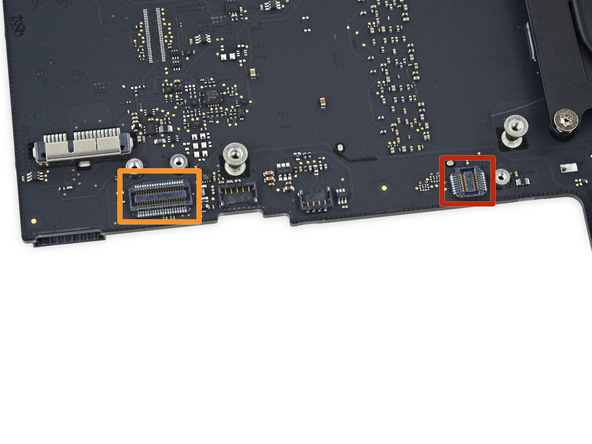

  • 红框 - 坏消息是 SATA 接口从两个减到了一个
  • 橙框 - 但又发现了个空的可能支持 PCIe 数据线的接口

2014 款苹果 Mac Mini 拆机组图

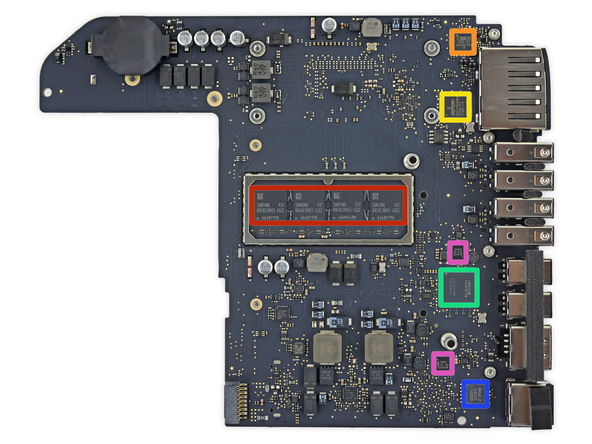

Mac Mini 主板上的芯片：

  • 红框 - 三星 K4E8E304EE LPDDR3 内存，8 Gb x 4 = 32 Gb = 4 GB。内存是焊在主板上不能插拔的 >_<
  • 橙框 - Cirrus Logic 4208-CRZ 音频解码芯片（Mac Pro 和 2013 款 MacBook Air 用的也是它）
  • 黄框 - 博通 BCM57766A1KMLG Ethernet PCIe Controller with SD3.0 Card Reader and ASF 2.0
  • 绿框 - Intel DSL5520 Thunderbolt 2 控制器
  • 蓝框 - 台达 LFE8904C-F Discrete LAN Filter
  • 紫框 - NXP 6142F and NXP PCA9501BS 8-bit I/O Expander

2014 款苹果 Mac Mini 拆机组图

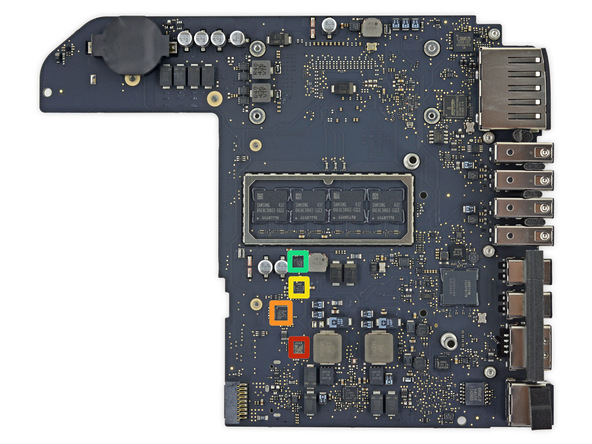

Mac Mini 主板上的其它芯片：

  • 红框 - Microchip Technology 1428-7 420BE5A BMY 系统管理总线 (SMBus) 温度传感器
  • 橙框 - Cypress Semiconductor CY7C63833 LTXC enCoRe II 低速 USB 外设控制器
  • 黄框 - 德州仪器 TPS51916 DDR3 Memory Power Solution Synchronous Buck Controller
  • 绿框 - 德州仪器 58873D Synchronous Buck NexFET Power Block MOSFET Pair

2014 款苹果 Mac Mini 拆机组图

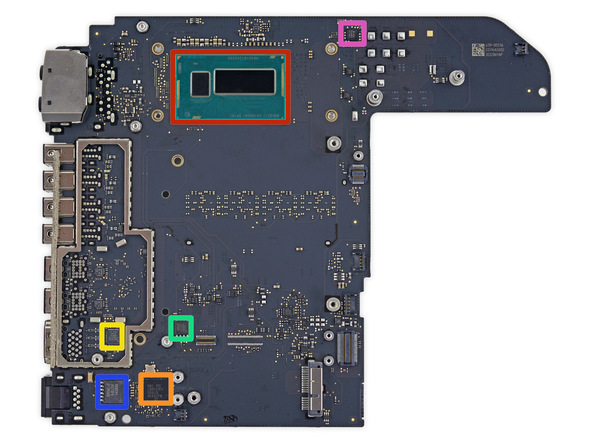

Mac Mini 主板背面的芯片：

  • 红框 - Intel Core i5-4260U 处理器和 Intel HD Graphics 5000 GPU
  • 橙框 - 德州仪器 Texas Instruments/Stellaris LM4FS1EH 微控制器
  • 黄框 - Parade PS8401A HDMI Jitter Cleaning Repeater
  • 绿框 - Macronix MX25L6406E 64 Mb CMOS 串行闪存
  • 蓝框 - 台达 LFE8904C-F Discrete LAN Filter
  • 紫框 - Intersil 958 26AHRZ M419VL
    • 内文分页： [1] [2] [3] [4]
