苹果的 Lightning Digital AV Adapter 转接线,里面是个 256 MB 内存的 “小电脑”

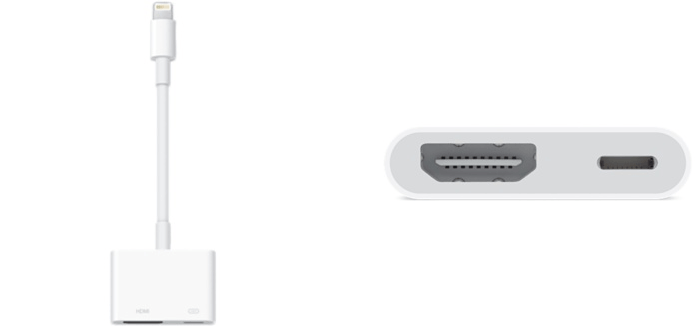

苹果 Lightning Digital AV Adapter 转接线

苹果在 iPhone 5、新 iPad、iPad mini、iPod touch 5 上采用了更小的 Lightning 接口取代以前的 30 针 Dock 口,但一家叫 Panic 的开发商发现,同样是视频输出到 HDMI,用 Lightning Digital AV Adapter 转接线时,系统最高输出 1600×900 视频,但经过这根转接线到 HDMI 的却放大成了 1080P(1920×1080)视频。换成老接口的 Dock Connector AV Adapter 转接线,系统直接输出的就是 1080P 视频。

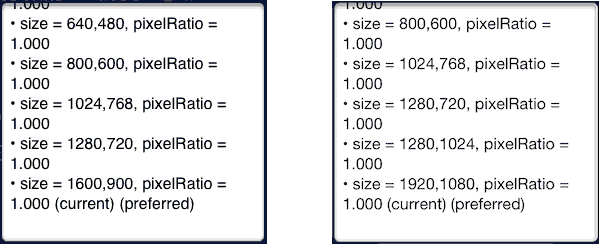

苹果 Lightning Digital AV Adapter 和 Dock Connector AV Adapter 转接线视频输出分辨率对比

再加上 Lightning Digital AV Adapter 输出的视频略带重影,插上转接线时也是等几秒才能输出视频 …… 这数据线里面有文章。拆开后发现,苹果的 Lightning Digital AV Adapter 转接线,里面是个 ARM 处理器配 256 MB 内存的 “小电脑”。

苹果 Lightning Digital AV Adapter 转接线内部芯片

苹果为什么把一根 Lightning - HDMI 视频转接线设计的这么复杂?Panic 推断,Lightning 接口无法直接输出 HDMI 的信号,于是苹果让 iOS 主机和转接线里那台 “小电脑” 之间建立 AirPlay 连接,把视频先通过 AirPlay 传输到转接线内的 “小电脑”,再由它进行处理,最终通过转接线另一端的 HDMI 接口输出给投影仪或显示器等外接设备。至于插上转接线后过几秒才显示图像,应该是 “小电脑” 启动和建立 AirPlay 连接消耗的。

这么做的一大好处可能是 iPhone / iPad 内部不用添加视频处理芯片,只管输出适合 Lightning 接口的信号,真有人要外接 HDMI 口的显示器,交给 Lightning Digital AV Adapter 转接线里的 “小电脑”。这也可以解释一条转接线为什么卖 388 元人民币那么贵了。

Panic 博客英文原文 http://www.panic.com/blog/2013/03/the-lightning-digital-av-adapter-surprise/
