Lightning 接口模块后面拖着一条长长的黄色排线,另一端连着苹果 iPod touch 的主板。

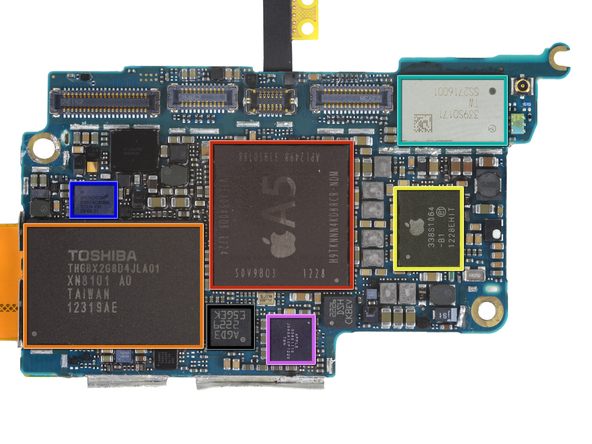

苹果 iPod touch 主板上的芯片:
- 红框 - A5 双核处理器、512MB DDR2 内存
- 橙框 - 东芝的 32GB 闪存
- 黄框 - 苹果 3381064 电源管理芯片
- 绿框 - Murata 339S0171 Wi-Fi 模块
- 蓝框 - 博通 BCM5976 触摸屏控制器
- 紫框 - 苹果 338S1116 芯片,暂时不知道用途。另外,苹果 iPhone 5 主板上也有颗类似的苹果芯片,型号是 338S1117
- 黑框 - 意法半导体出品的低功耗三轴陀螺仪

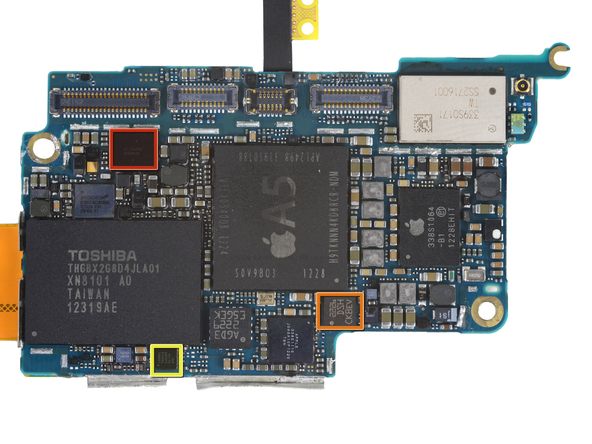

苹果 iPod touch 主板上的其它芯片:
- 红框 - 德州仪器的 27AZ5R1 触摸屏控制芯片
- 橙框 - 意法半导体 2226 DSH CKBEV
- 黄框 - 恩智浦半导体的 1608A1 芯片
苹果 iPod touch 拆机结束,这是所有零件全家福
