第六代苹果 iPod nano 拆机，看看新 nano 的内部构造和零件

分类：拆机与测试
2010-10-8 00:07

评论(2)
阅读(17527)

Tags: ,

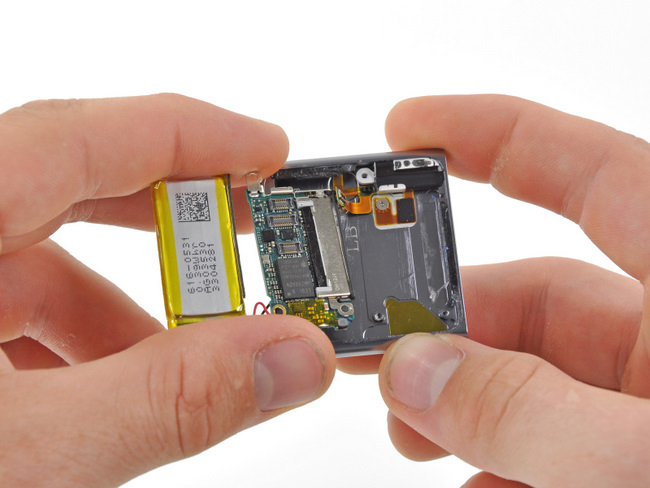

第六代苹果 iPod nano 的电池
第六代苹果 iPod nano 的电池和主板用2根电线焊在一起，以前各代 iPod 还有第三根线做温度探测，但由于新 nano 电池很小发热量少，该设备被取消。

第六代苹果 iPod nano 的排线

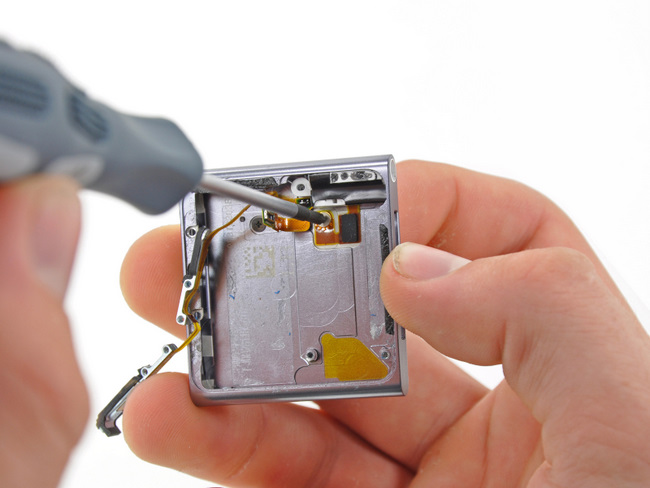

第六代苹果 iPod nano 的耳机与按键间的排线，贴着机身内壁布置，要拆下5颗螺丝才能卸下

第六代苹果 iPod nano 的排线

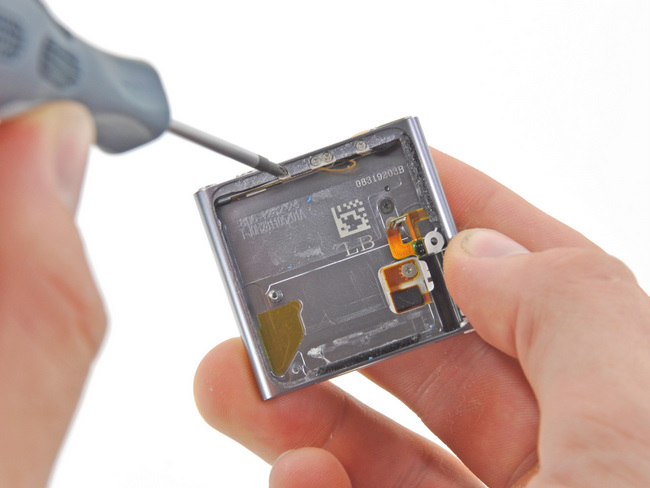

随着螺丝一个个卸下，排线逐步脱离 iPod 机身了

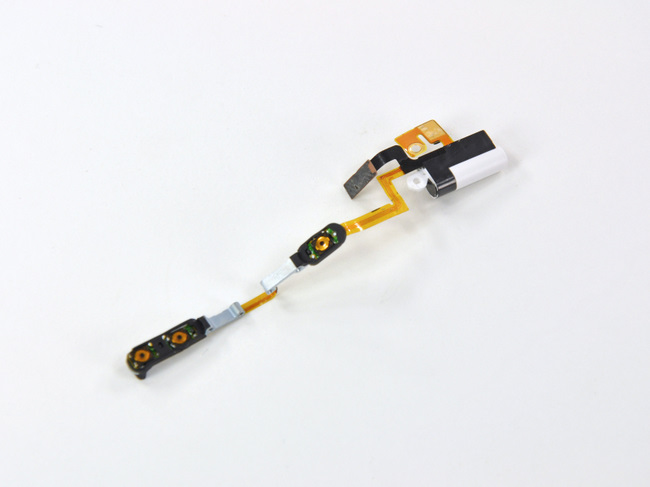

第六代苹果 iPod nano 的排线
整个排线卸下，包括电源、音量按键触点以及耳机接口，还充当 FM 收音机天线

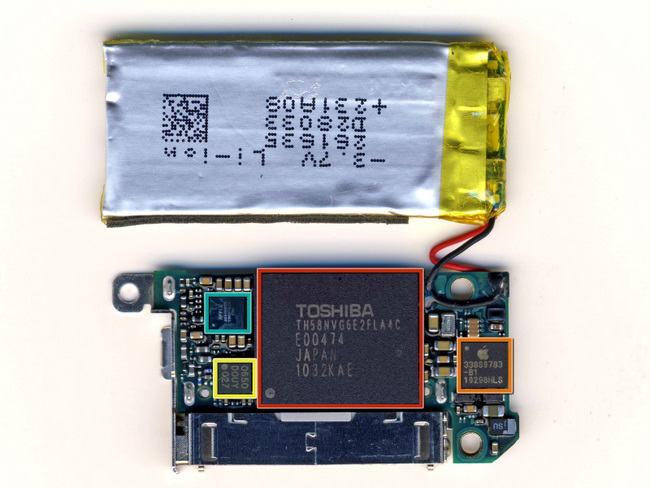

第六代苹果 iPod nano 的主板
第六代苹果 iPod nano 的主板芯片

第六代苹果 iPod nano 主板正面芯片：东芝 TH58NVG6E2FLA4C 8GB NAND 闪存、编号33850859 C0E111022 的苹果标志芯片、编号338S0783-B1 10298HLS 的苹果标志芯片、编号0650 D0UY 027 的未知芯片。

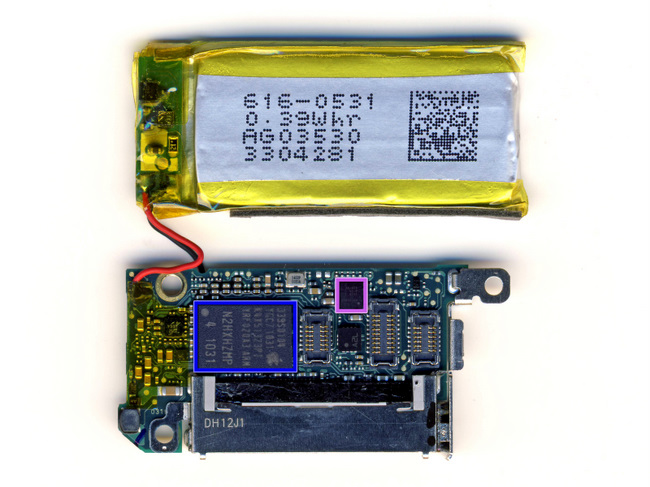

第六代苹果 iPod nano 的主板背面
第六代苹果 iPod nano 主板背面的芯片

    第六代苹果 iPod nano 主板背面的芯片：编号339S0104 YGC7 1031 K4X51323P1 YRF 020A3 ARM N2HXHZMP 4 1031 的苹果芯片，编号35758907 1025 A 04 629749 的未知芯片。

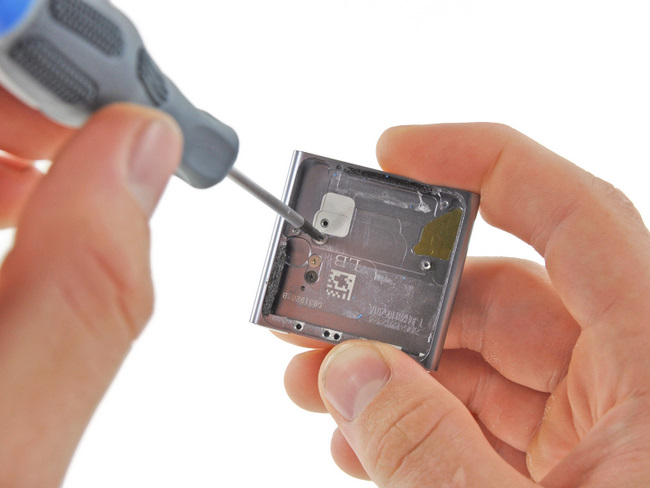

拆下第六代苹果 iPod nano 的夹子
拆下第六代苹果 iPod nano 的夹子，与机身靠螺丝连接

拆下第六代苹果 iPod nano 的夹子
第六代苹果 iPod nano 的夹子与机身分离

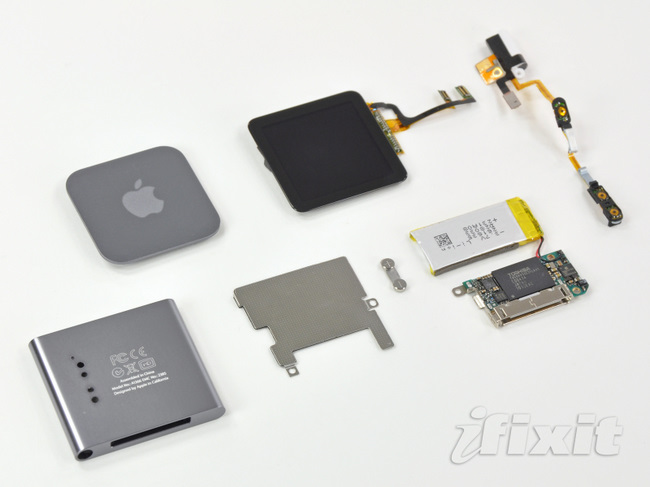

第六代苹果 iPod nano 的所有零件
第六代苹果 iPod nano 的所有零件
