    国庆长假归来,给大家来篇长的:苹果发布新一代 iPod touch/nano/shuffle 时 写过一篇简介,今天从著名拆机网站 iFixit 转一组第六代苹果 iPod nano 拆机图,看看新 nano 的内部构造和零件。图片很多,请耐心等待网页加载
包装盒里的第六代苹果 iPod nano

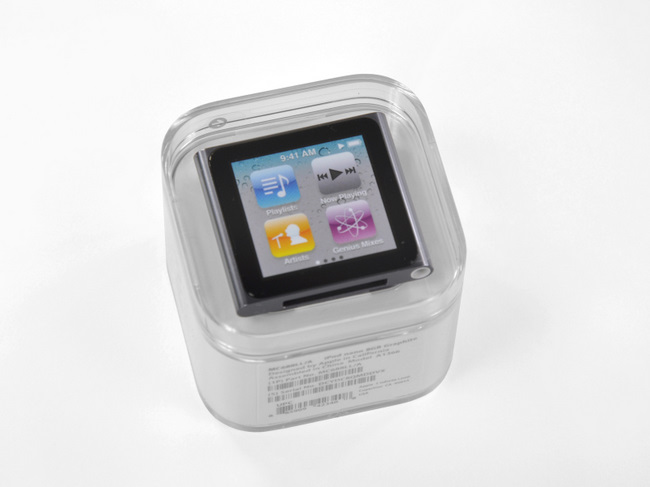

包装盒里的第六代苹果 iPod nano,型号 A1366,8GB

第五代和第六代苹果 iPod nano 对比

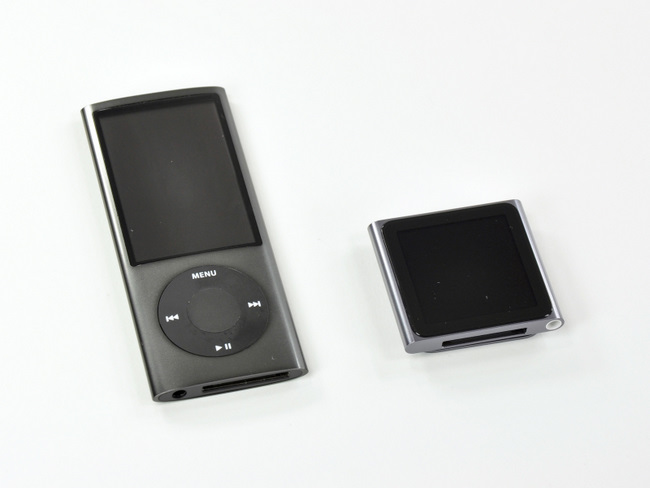

新旧两代苹果 iPod nano 对比,苹果真是要么不做,做就来个脱胎换骨

第五代和第六代苹果 iPod nano 对比

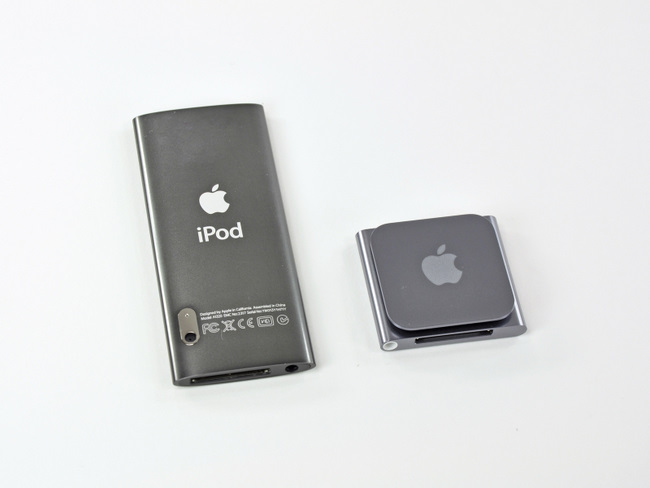

新旧两代苹果 iPod nano 背部对比,多了个类似 Shuffle 上的夹子

第六代苹果 iPod nano 外没有一颗螺丝

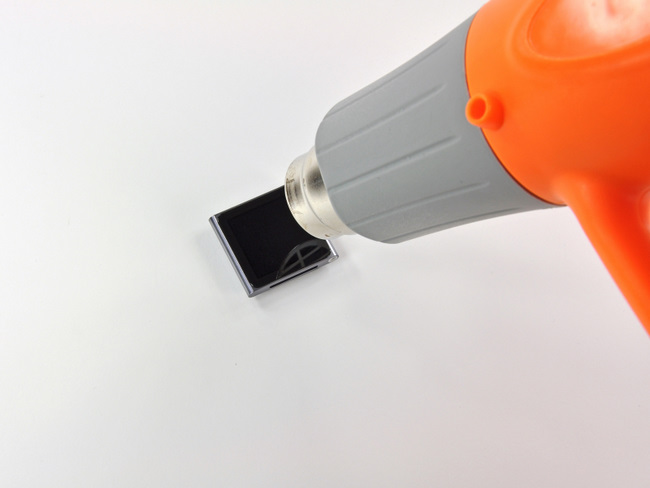

第六代苹果 iPod nano 外没有一颗螺丝,要用热风枪吹化粘结剂

第六代苹果 iPod nano 拆解

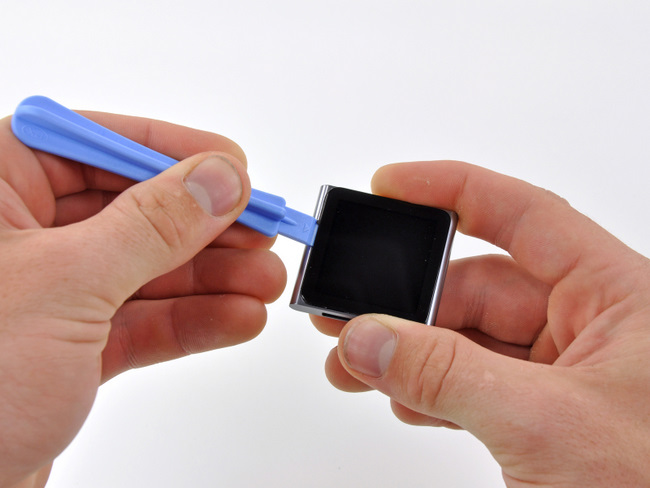

撬开第六代苹果 iPod nano 屏幕

第六代苹果 iPod nano 拆解

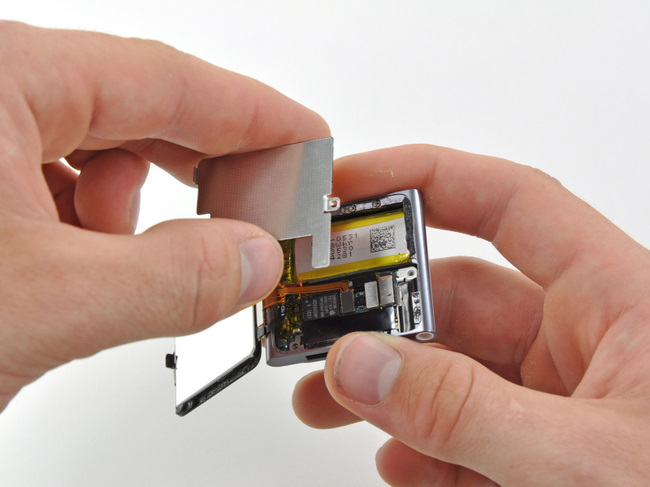

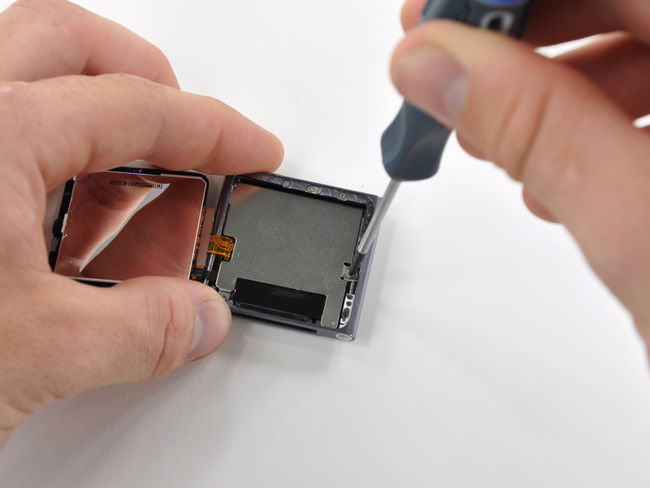

撬开第六代苹果 iPod nano 屏幕会看到金属屏蔽层

第六代苹果 iPod nano 主板和电池

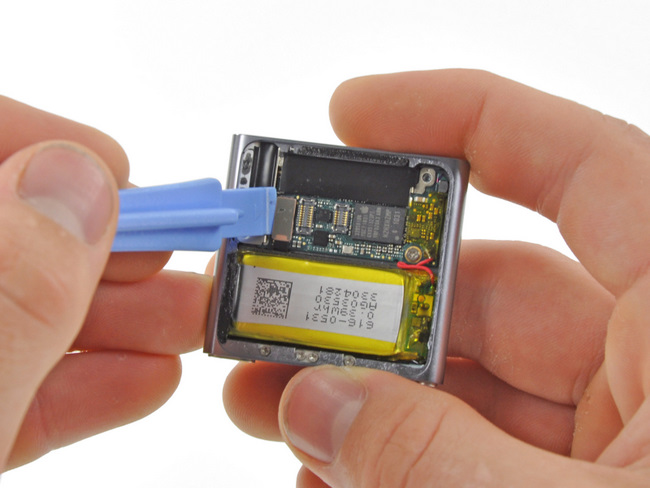

去掉屏蔽层,就能看到第六代苹果 iPod nano 的主板和电池(好大)

断开第六代苹果 iPod nano 的屏幕排线

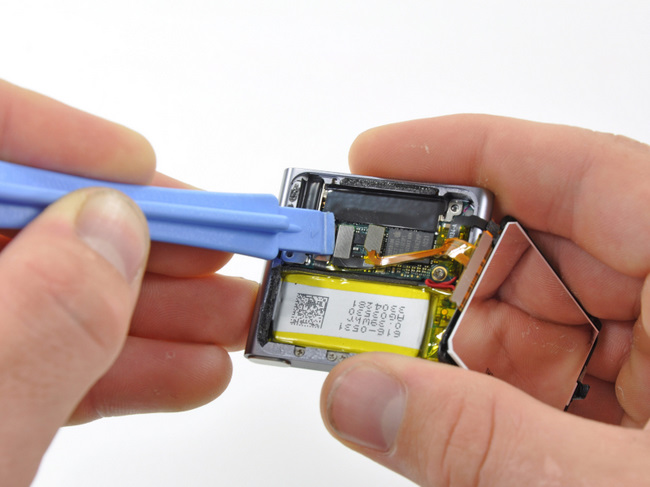

断开第六代苹果 iPod nano 的屏幕排线

第六代苹果 iPod nano 的屏幕模块

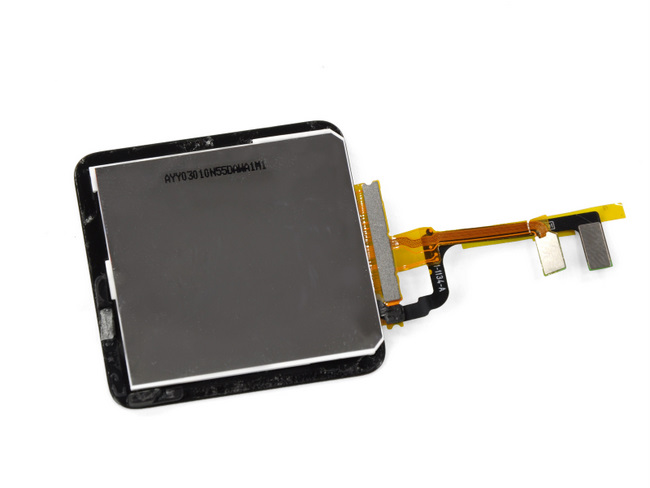

    第六代苹果 iPod nano 的 1.54 寸多点触摸液晶屏幕,240x240 分辨率,显示精度达到220ppi,比 132 ppi 的 iPad 屏幕还细腻,仅次于 326 ppi 的 iPhone 4 / iPod touch 4 屏幕
第六代苹果 iPod nano 的屏幕
第六代苹果 iPod nano 的屏幕,2.27毫米厚(iPhone 4 和 iPod touch 4 的屏幕厚度分别为 3.05 和 2.93 毫米)

第六代苹果 iPod nano 的主板
断开第六代苹果 iPod nano 的按键、耳机与主板的接口

第六代苹果 iPod nano 的主板固定螺丝

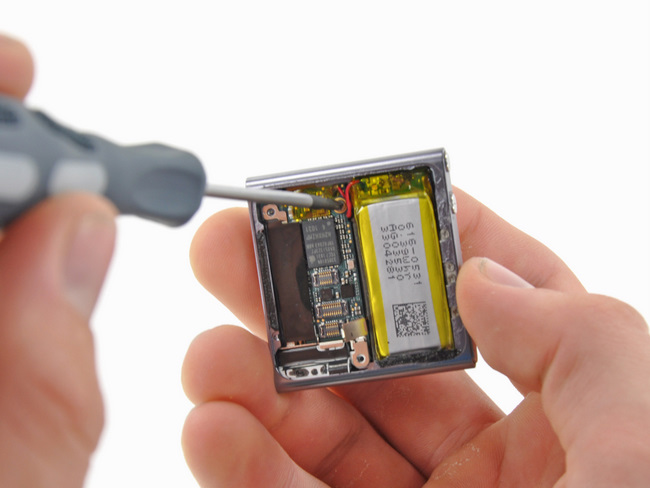

卸下第六代苹果 iPod nano 的主板固定螺丝(只有一颗)

第六代苹果 iPod nano 的电池

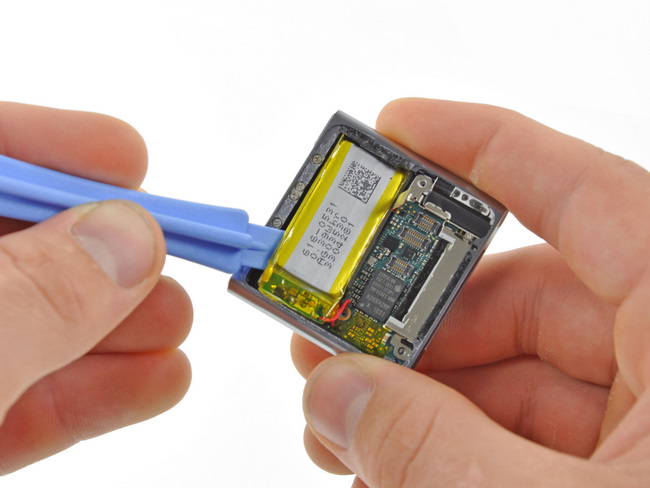

撬下第六代苹果 iPod nano 的锂离子电池:3.7V 0.39Whr,可支持24小时音乐播放。
