苹果 iPhone 4S 拆机组图，看 iPhone 4S 的零件和内部构造

分类：拆机与测试
2011-10-18 16:53

评论(1)
阅读(64297)

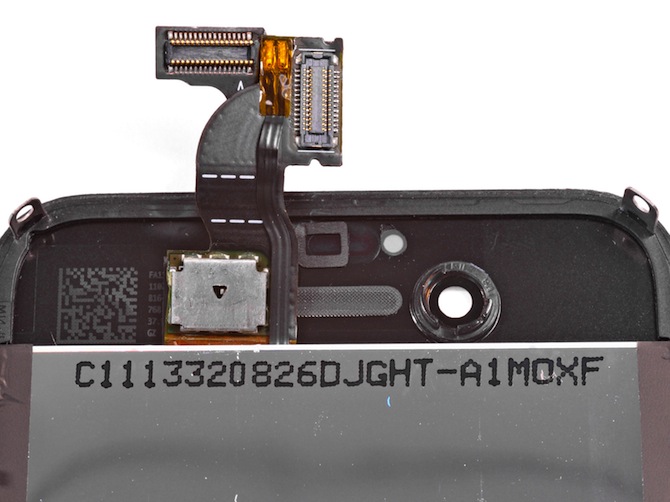

iPhone 4S 屏幕模块上的排线

拆下 iPhone 4S 屏幕模块上的排线

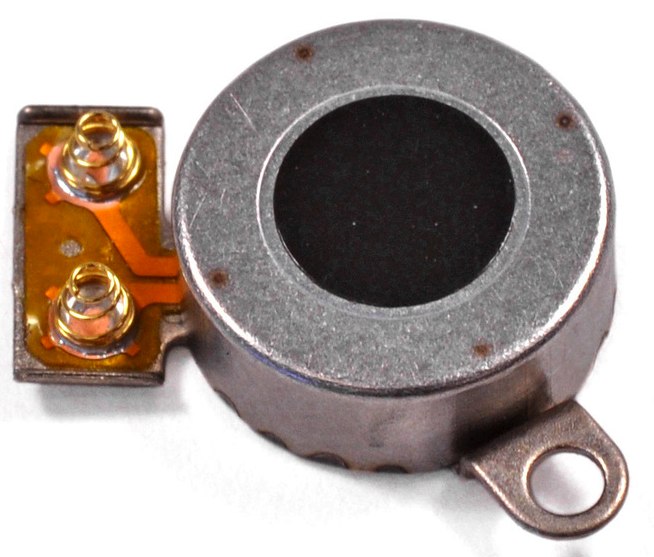

苹果 iPhone 4S 使用和 CDMA 版 iPhone 4 一样的线性震动马达，比 GSM 版 iPhone 4 的平衡锤旋转式马达更安静和轻柔。

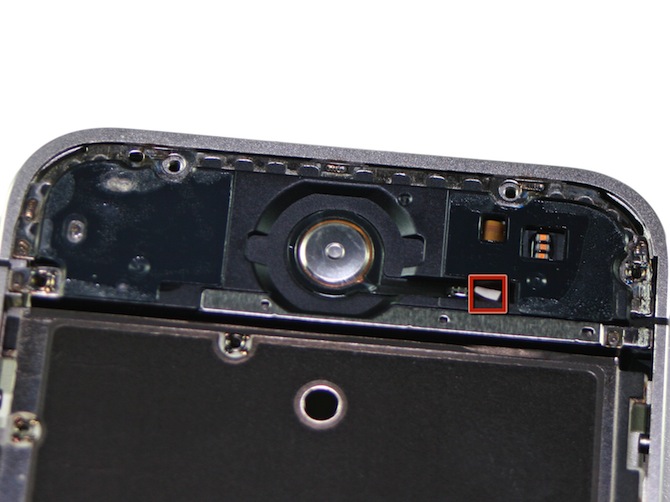

中间的圆形区域是 Home 键对应区域，旁边红框标示出的的白色纸片就是水毁试纸。

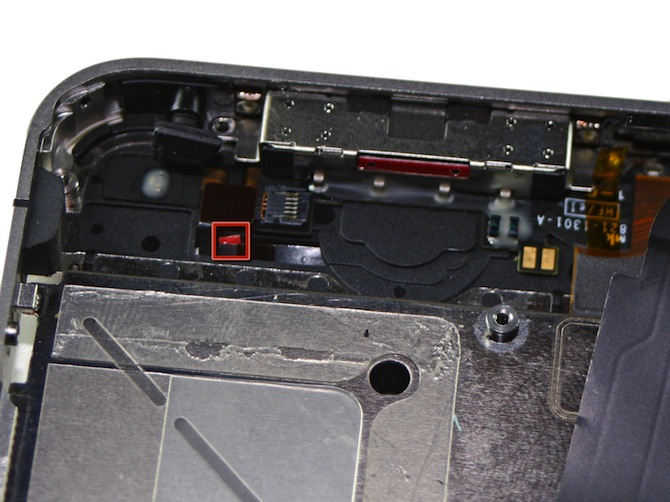

又一张苹果 iPhone 4S 的水毁试纸

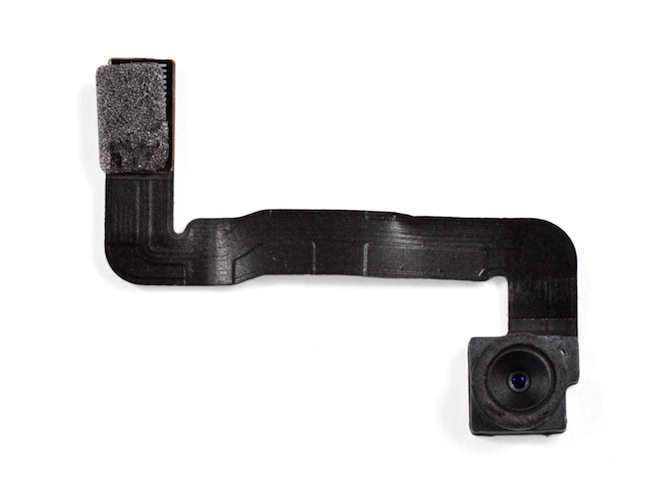

苹果 iPhone 4S 的前摄像头，以及排线

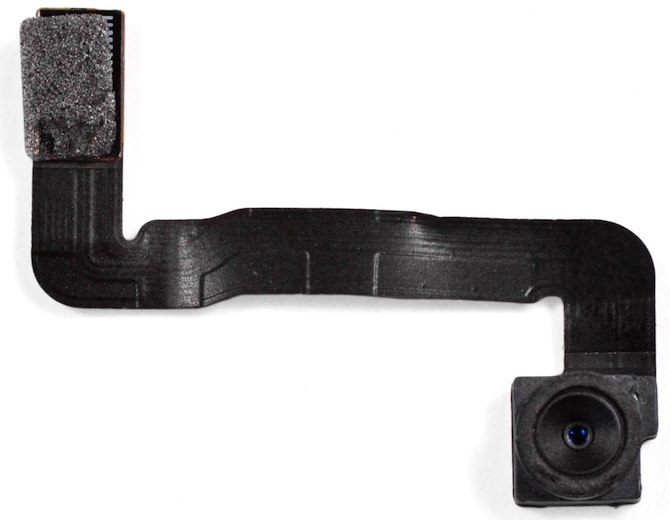

苹果 iPhone 4S 的前摄像头排线背面

拆机结束，这是苹果 iPhone 4S 的所有零件

内文分页： [1] [2] [3]

flyfish30

2011-10-22 14:52

印着apple logo，编号338S0973的iPhone 4s的硬件平台的电源管理芯片，A5的供电都由这颗芯片提供。
编号SW SS1830010的是maruta的 wlan-bt二合一模组，里面的芯片是broadcom的。
