苹果 iPhone 6、iPhone 6 Plus 拆机组图

分类:拆机与测试
2014-9-22 02:49

评论(1)
阅读(11377)

Tags: ,

苹果 iPhone 6、iPhone 6 Plus 拆机组图

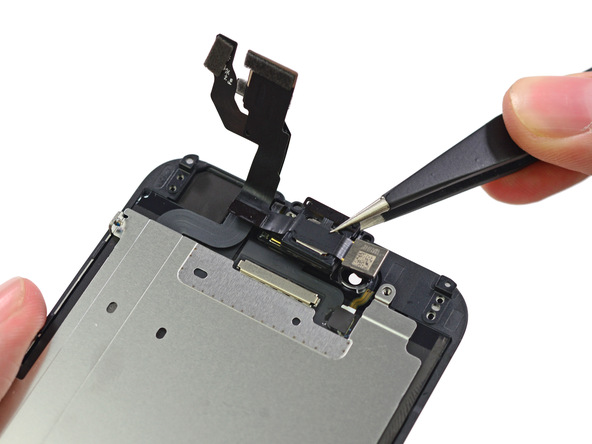

拆下听筒和前摄像头,它俩是连在一起的。

苹果 iPhone 6、iPhone 6 Plus 拆机组图

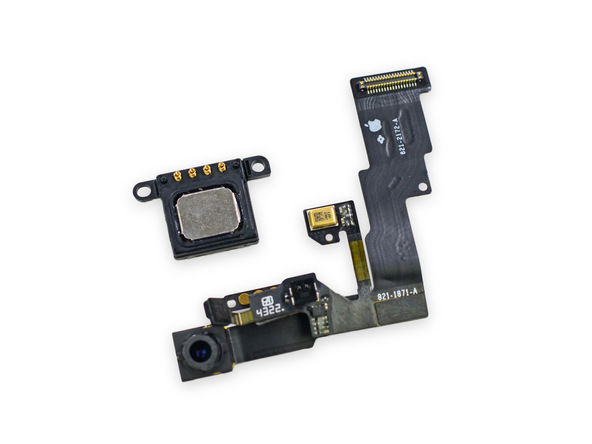

来个特写。

苹果 iPhone 6、iPhone 6 Plus 拆机组图

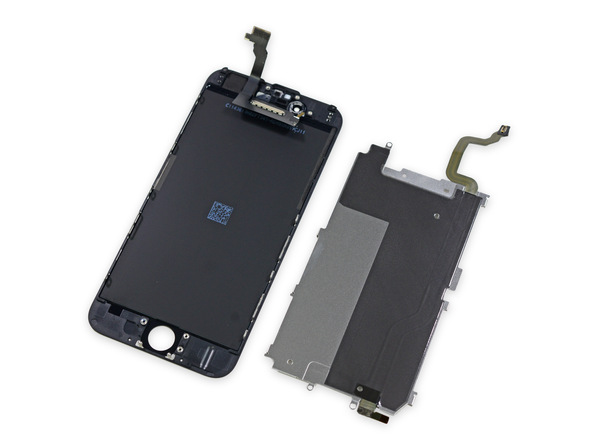

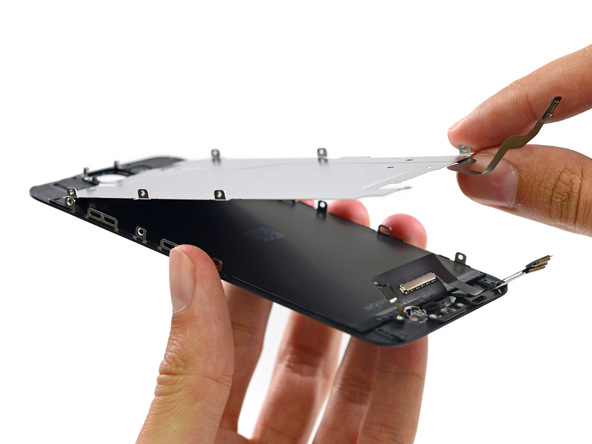

拆下液晶面板组件后面的那块防护/屏蔽金属板。

苹果 iPhone 6、iPhone 6 Plus 拆机组图

苹果在 iPhone 6 上对排线做了重新设计,比上一代 5s 的别扭又脆弱的排线好多了。

苹果 iPhone 6、iPhone 6 Plus 拆机组图

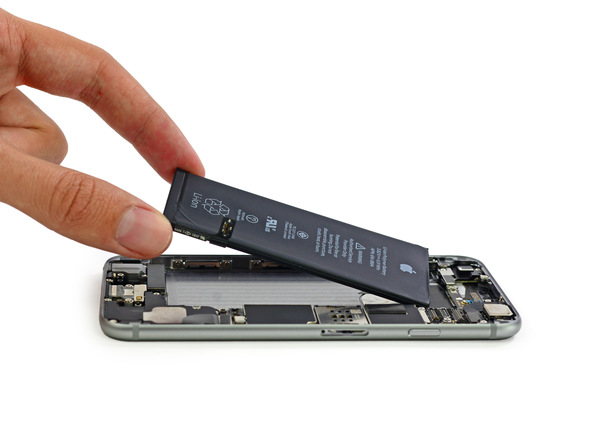

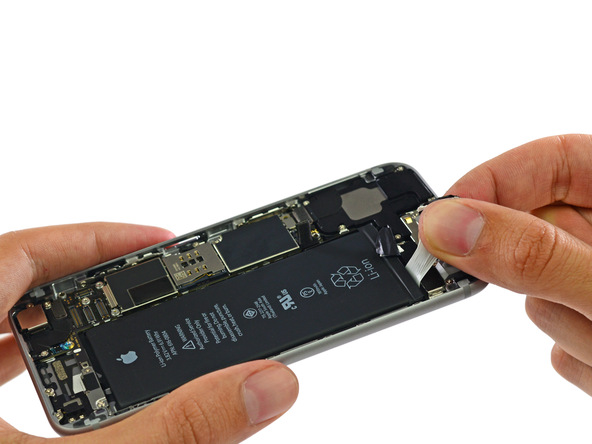

电池设计也做了改进,拉一下图中所示的带子就能取出了。

苹果 iPhone 6、iPhone 6 Plus 拆机组图

苹果 iPhone 6、iPhone 6 Plus 拆机组图

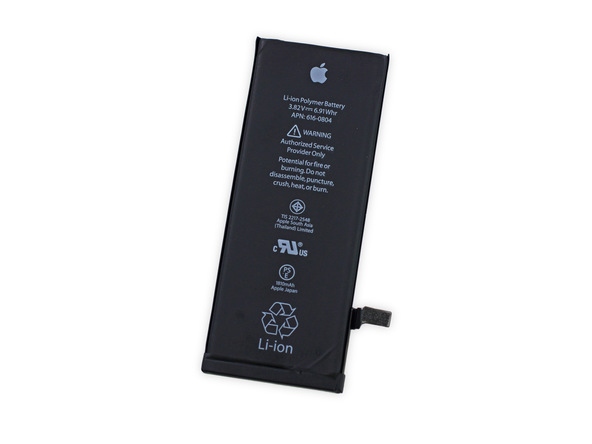

苹果 iPhone 6 的电池特写:1810 mAh, 3.82 V,7.01 Wh。电池尺寸为 3.75" x 1.5" x 0.13",28 克重。作为对比,iPhone 6 Plus 的电池为 11.1 Wh, 2915 mAh;上一代 iPhone 5s 的电池是 1560 mAh。

内文分页: [1] [2] [3] [4] [5]

book2047
2014-9-22 10:01 [添加/修改回复]
更正:BCM5976 触摸屏控制芯片是博通的,不是高通
bmwmengwei 回复于 2014-9-22 10:02
多谢,已改正。
