苹果 iPhone 5c 拆机组图,看看新手机的内部构造吧

分类:拆机与测试
2013-9-24 18:32

评论(4)
阅读(22071)

Tags:

苹果 iPhone 5c 拆机组图

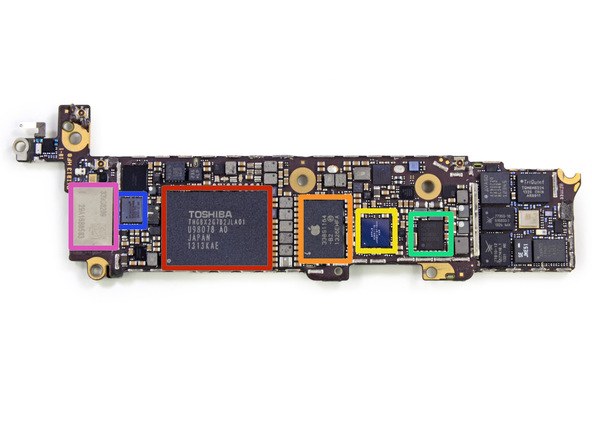

苹果 iPhone 5c 主板背面的芯片:

  • 红框:东芝 16GB Flash 芯片,编号 THGBX2G7B2JLA01
  • 橙框:Apple 338S1164
  • 黄框:Apple 338S1116
  • 绿框:高通 PM8018 电源管理芯片
  • 蓝框:博通 BCM5976 ch触摸屏控制芯片
  • 绿框:高通 PM8018 电源管理芯片
  • 紫框: WiFi 模块,型号 339S0209,日本村田制作所基于博通 BCM4334 芯片生产。

苹果 iPhone 5c 拆机组图

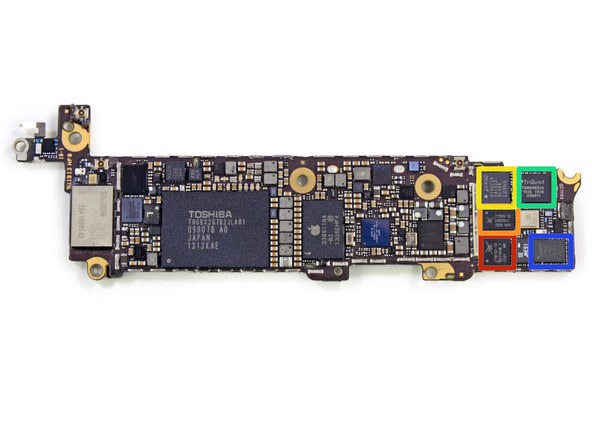

苹果 iPhone 5c 主板旁的芯片:

  • 红框:Skyworks 77810-12
  • 橙框:Skyworks 773550-10
  • 黄框:Avago A790720
  • 绿框:TriQuint TQM6M6224
  • 蓝框:Avago A7900

苹果 iPhone 5c 拆机组图

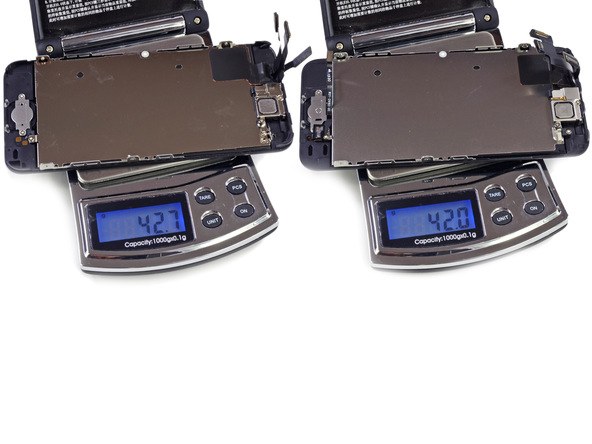

左边是 iPhone 5c 的屏幕总成,右边是 iPhone 5s 的,5s 的反而更轻些。

苹果 iPhone 5c 拆机组图

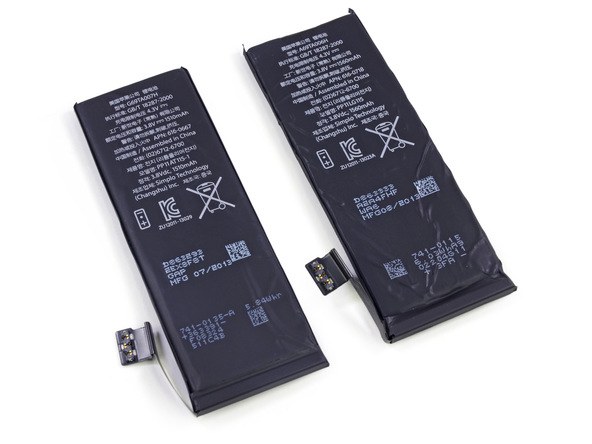

电池对比,iPhone 5c 的 1510 mAh,5s 的容量 1560 mAh。

苹果 iPhone 5c 拆机组图

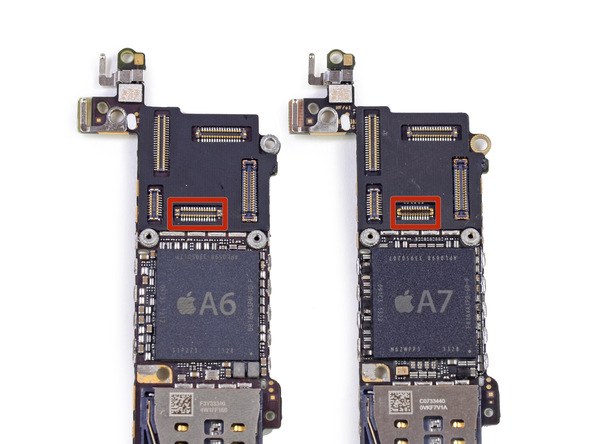

iPhone 5c/5s 主板对比,除了最明显的处理器以外,FaceTime/喇叭接口也不一样。

苹果 iPhone 5c 拆机组图

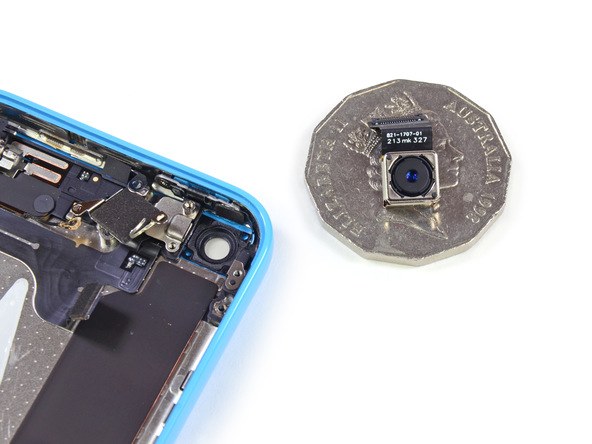

苹果 iPhone 5c 的摄像头,放在硬币上对比一下。

苹果 iPhone 5c 拆机组图

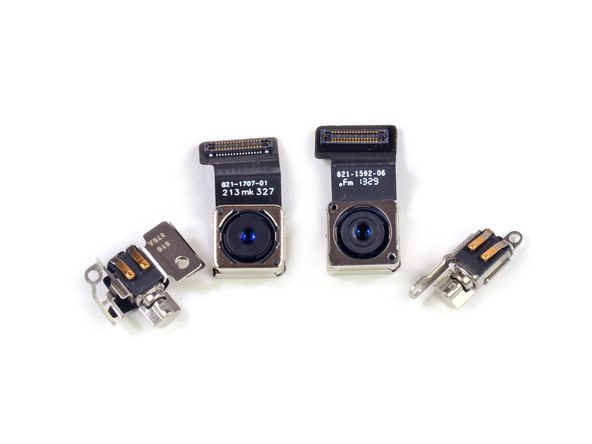

左边是苹果 iPhone 5c 的摄像头,右边是苹果 iPhone 5s 的摄像头。后者把光圈从 f/2.4 扩大到了 f/2.2,而且传感器面积更大。

苹果 iPhone 5c 拆机组图

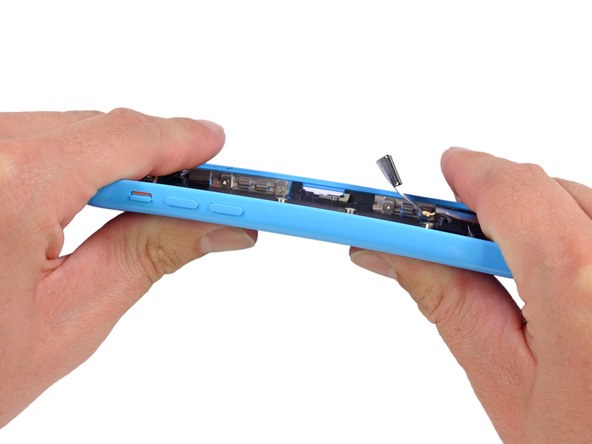

顺便还试了试苹果 iPhone 5c 的塑料壳强度,足够结实,撅不断。

内文分页: [1] [2] [3] [4]
