苹果 iPhone 5c 拆机组图,看看新手机的内部构造吧

分类:拆机与测试
2013-9-24 18:32

评论(4)
阅读(21752)

Tags:

苹果 iPhone 5c 拆机组图

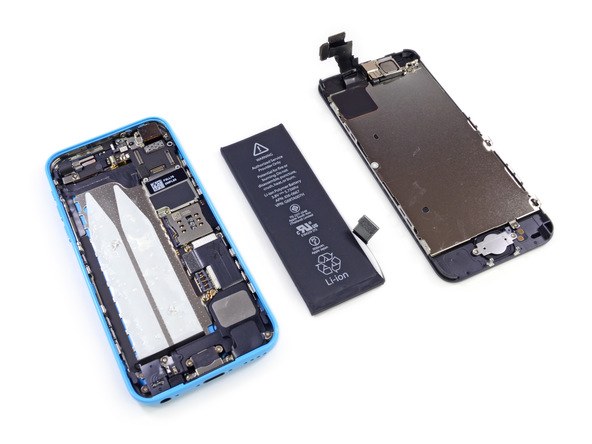

屏幕和机身分离,感觉和拆 iPhone 5 时一样

苹果 iPhone 5c 拆机组图

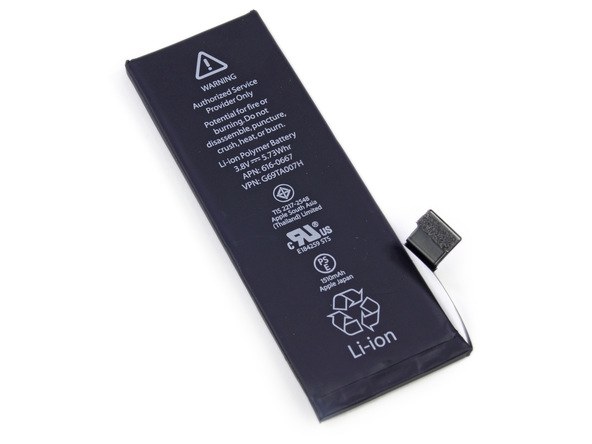

苹果 iPhone 5c 电池,3.8 V—5.73 Wh—1510 mAh,比 iPhone 5 的(3.8 V—5.45 Wh—1440 mAh)稍大,但小于 iPonne 5s 的 1560mAh 电池。

苹果 iPhone 5c 拆机组图

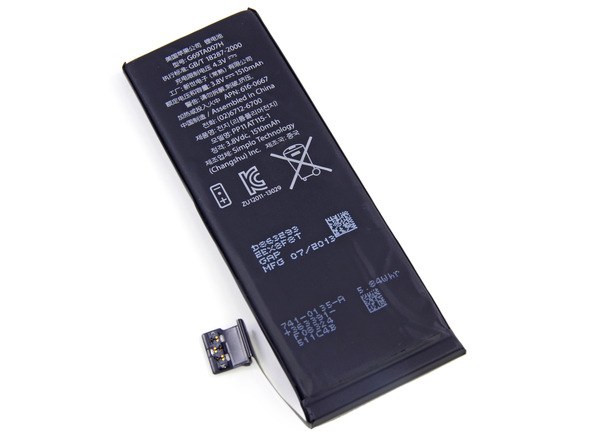

苹果 iPhone 5c 电池背面

苹果 iPhone 5c 拆机组图

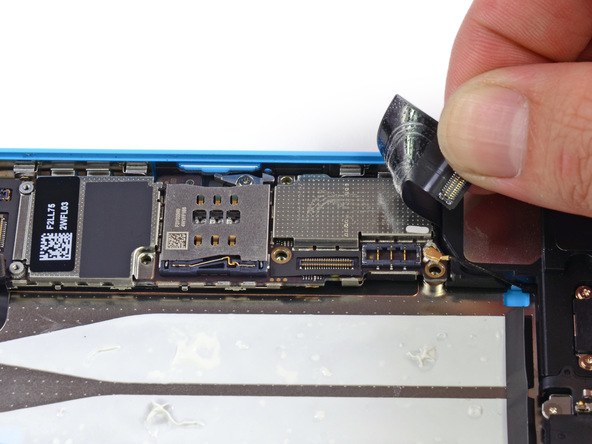

拆天线时发现连接器比以前做了改进。

苹果 iPhone 5c 拆机组图

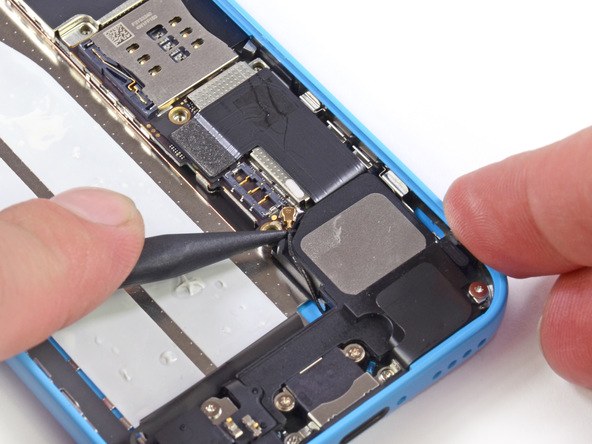

拆下盖在主板上的天线排线

苹果 iPhone 5c 拆机组图

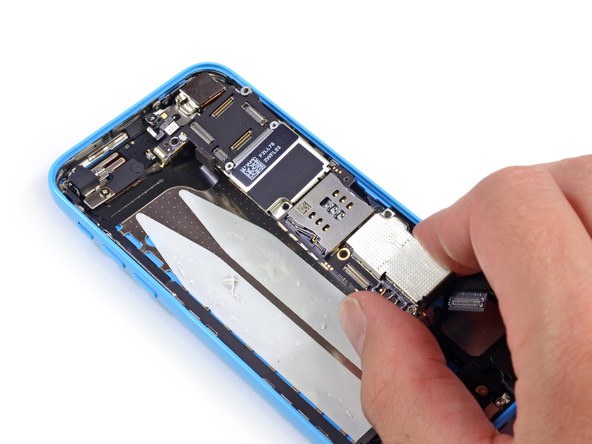

取出主板

苹果 iPhone 5c 拆机组图

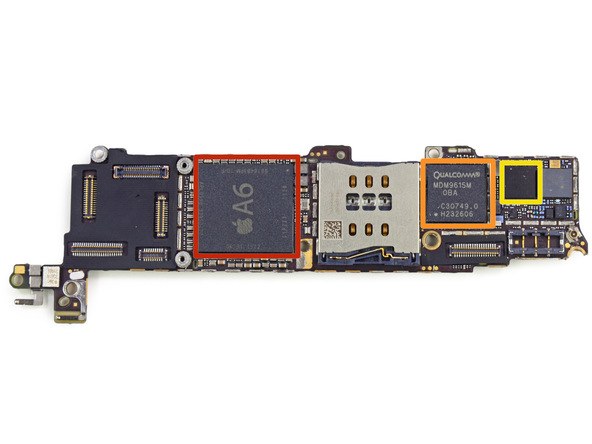

苹果 iPhone 5c 主板上的芯片:

  • 红框:Apple A6 处理器
  • 橙框:高通 MDM9615M LTE 网络模块,和 iPhone 5s 的一样
  • 黄框:高通 WTR1605L 芯片,支持 LTE/HSPA+/CDMA2K/TDSCDMA/EDGE/GPS,也和 iPhone 5s 一样

苹果 iPhone 5c 拆机组图

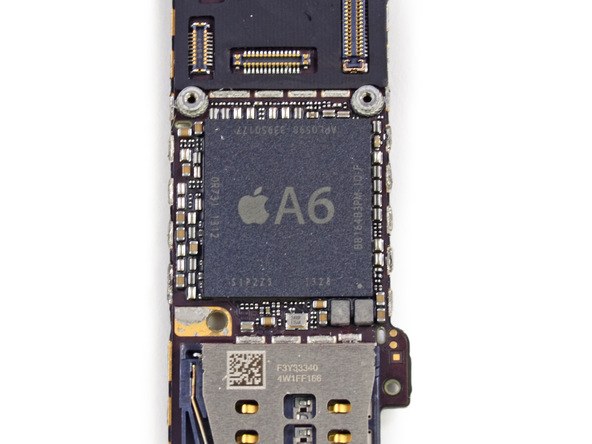

A6 处理器特写,内置 1GB 尔必达 DDR2 内存。
