苹果 iPhone 5 拆机组图,看看新手机的零件和内部构造

分类:拆机与测试
2012-9-27 00:09

评论(1)
阅读(60626)

Tags:

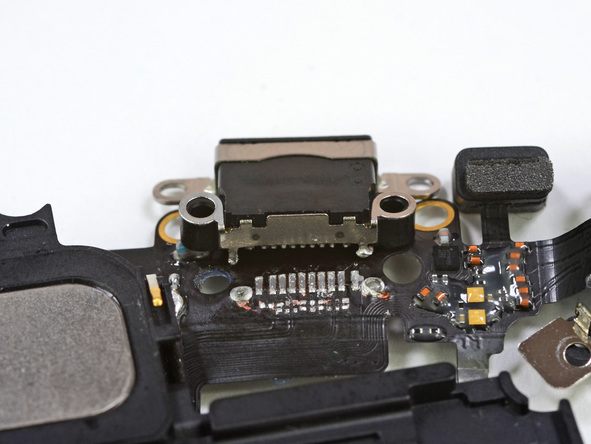

苹果 iPhone 5 的 Lightning 接口背面

苹果 iPhone 5 的 Lightning 接口背面

苹果 iPhone 5 的 Lightning 接口

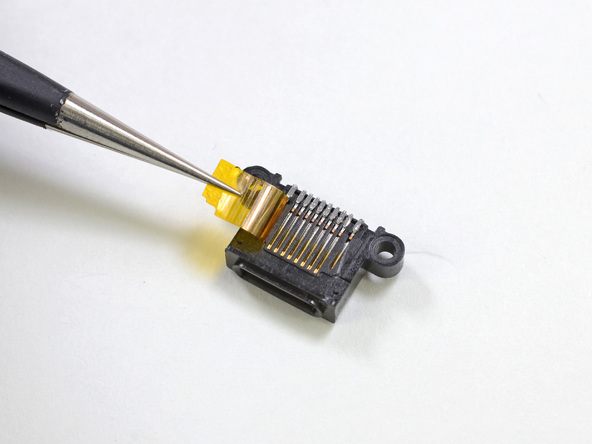

进一步拆开 Lightning 接口,看到一排引脚

苹果 iPhone 5 的 Lightning 接口

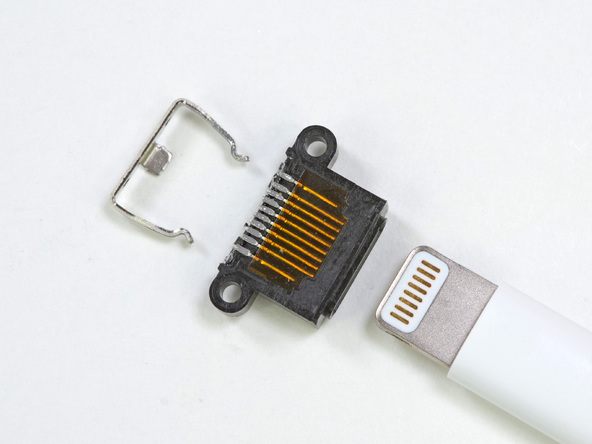

一个夹子固定 Lightning 接口

苹果 iPhone 5 的 Lightning 接口

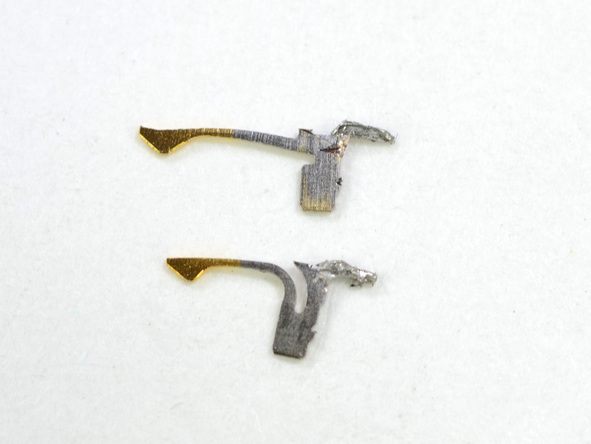

为防止氧化和腐蚀影响连接,Lightning 接口上这些针是镀金的。

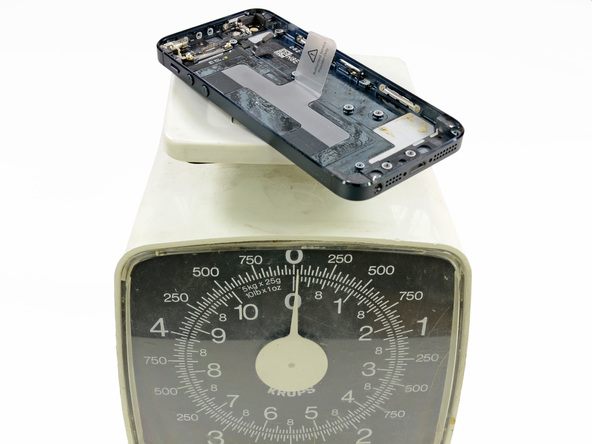

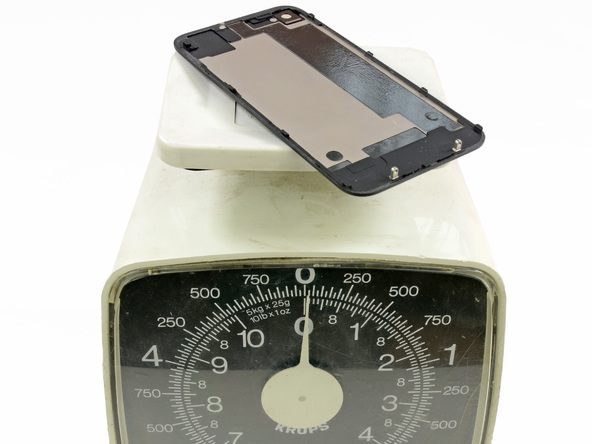

苹果 iPhone 5 的外壳重量

苹果 iPhone 5 的外壳加上里面剩下那些零件,只比 iPhone 4S 背面的玻璃重一点

苹果 iPhone 5 的外壳重量

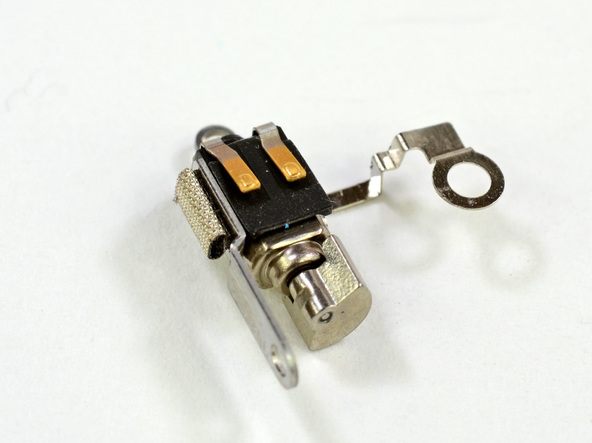

苹果 iPhone 5 的振动马达

苹果 iPhone 5 的振动马达,苹果从 4S 的线性振动器又用回偏心转子震动器了。

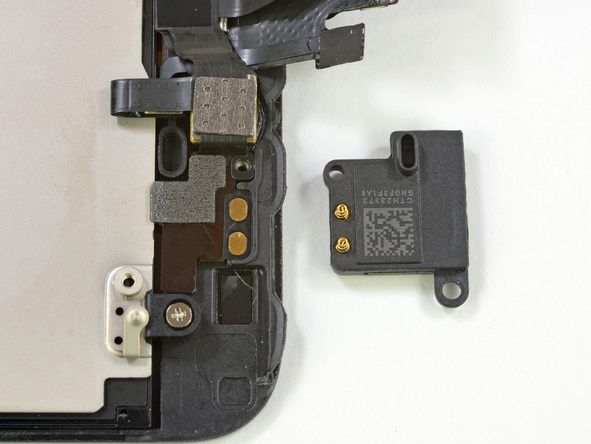

苹果 iPhone 5 的听筒

苹果 iPhone 5 的听筒,靠两个螺丝固定,和屏幕组件之间有两个弹性触点。比用胶粘固定的 4S 听筒好拆得多。

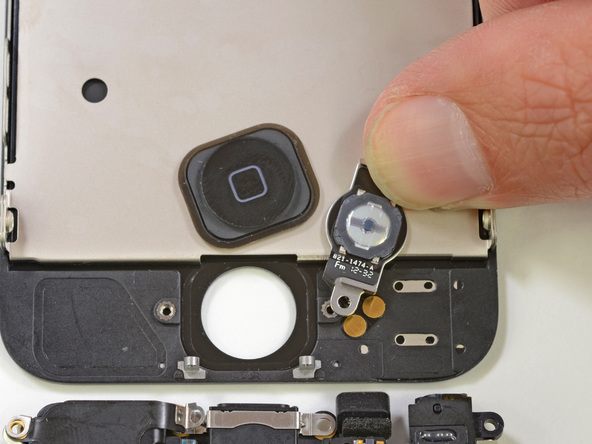

苹果 iPhone 5 的 Home 键

苹果 iPhone 5 的 Home 键加入了一体化金属支架的设计,不知道寿命上有没有改进。不过 iPhone 5 更换 Hoome 键比以前简单太多了,卸下两颗螺丝掀开屏幕就能换。

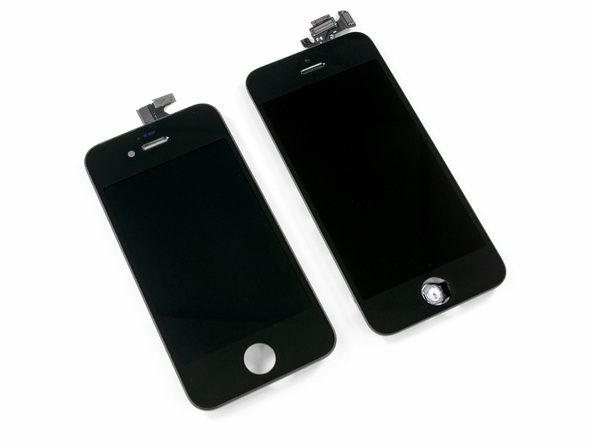

苹果 iPhone 5  和 4S 的屏幕对比

苹果 iPhone 5  和 4S 的屏幕对比
