苹果 iPhone 5 拆机组图,看看新手机的零件和内部构造

分类:拆机与测试
2012-9-27 00:09

评论(1)
阅读(60627)

Tags:

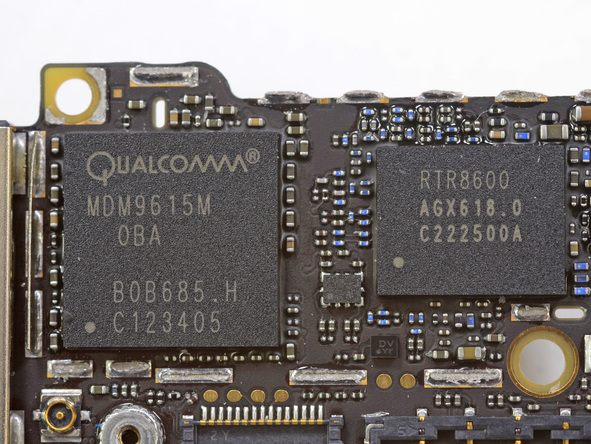

苹果 iPhone 5 的 4G 芯片

这块高通 MDM9615M 就是苹果 iPhone 5 的 4G LTE 芯片。28 纳米制程,支持 LTE (FDD 和 TDD)、HSPA+、EV-DO Rev B、TD-SCMA 网络。支持数据和语音同时传输。

旁边还有个高通 RTR8600 多模式多波段射频收发器。 RTR8600 配对旁边的 MDM9615 支持不同频段,包括 5 个 UMTS 频段,超过 5 LTE 和 4 个 EDGE 频段。

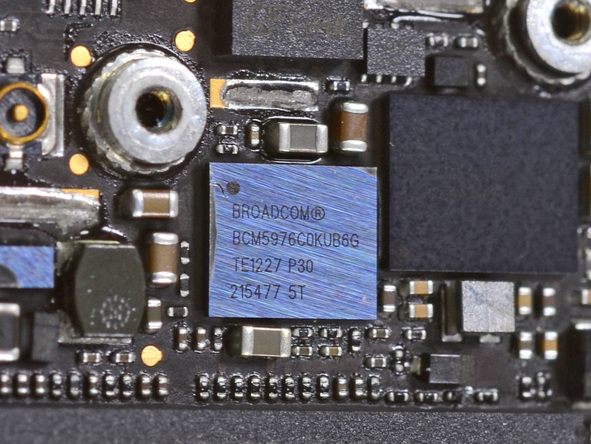

苹果 iPhone 5 的博通 BCM5976 芯片

博通 BCM5976 触摸屏控制芯片特写,苹果在 MacBook Air 上也用这块芯片控制多点触控板。在 iPhone 5 上它和德州仪器的触摸屏控制器合作。

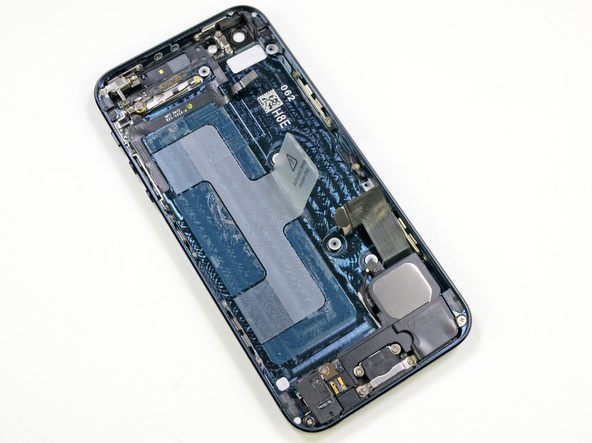

苹果 iPhone 5 外壳

苹果 iPhone 5 的主板拆完了,开始看外壳上剩下那些零件。iPhone 5 没用多少胶水,很容易拆。

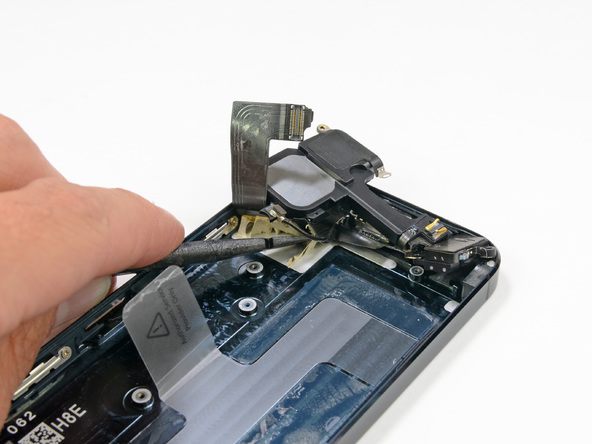

苹果 iPhone 5 的 Lightning 接口

苹果 iPhone 5 的 Lightning 接口,喇叭、耳机孔等零件也都挤在这里。

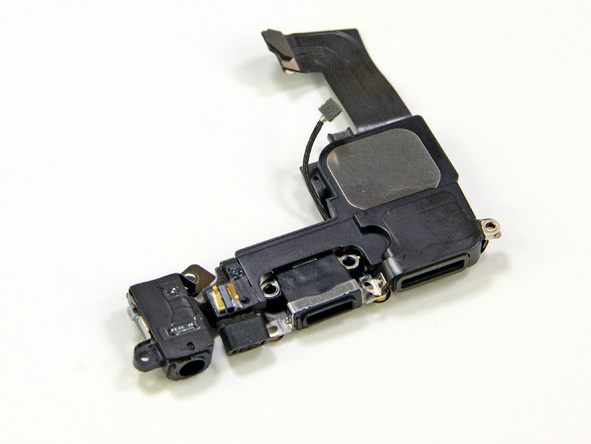

苹果 iPhone 5 的 Lightning 接口

苹果 iPhone 5 的 WiFi 天线好像也被嵌入到底部这堆组件里了。

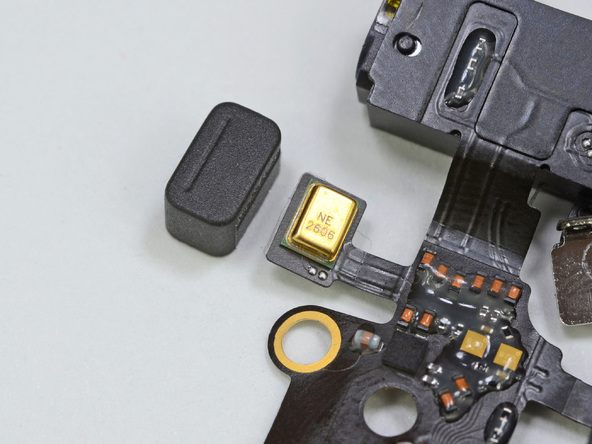

苹果 iPhone 5 的麦克风

苹果 iPhone 5 的三个麦克风之一,在底部 Lightning 这堆组件里。另外两个麦克风在顶部。

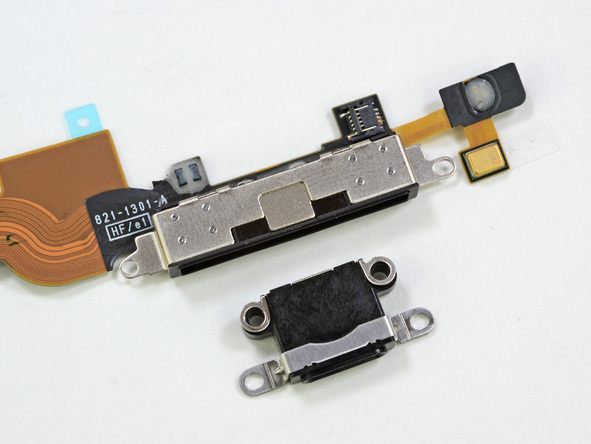

苹果 iPhone 5 的 Lightning 接口

苹果 iPhone 5 的 Lightning 接口,比以前的 30pin 接口小多了。

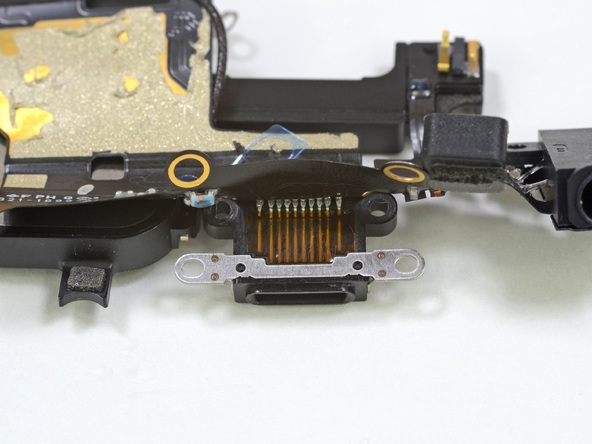

苹果 iPhone 5 的 Lightning 接口的 8 根引线特写

苹果 iPhone 5 的 Lightning 接口的 8 根引线特写,Lightning 接口只输出数字信号,想接老音箱的话也别担心,苹果的 30pin 转接器里内置了数模转换器(所以卖那么贵)
