苹果 iPhone 5 拆机组图,看看新手机的零件和内部构造

分类:拆机与测试
2012-9-27 00:09

评论(1)
阅读(60629)

Tags:

苹果 iPhone 5 拆机

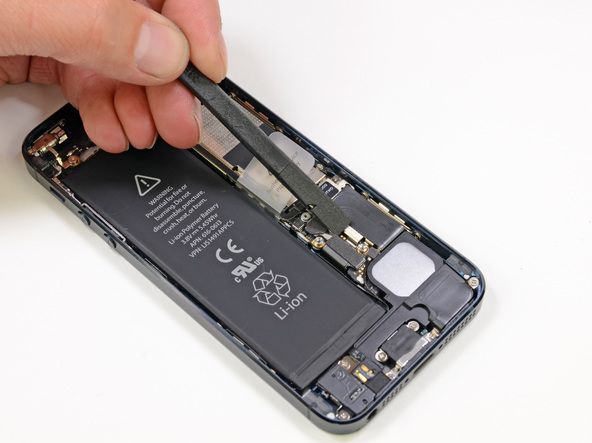

开始拆电池,卸下三颗螺丝和金属支架,这里构造和 iPhone 4S 很像。

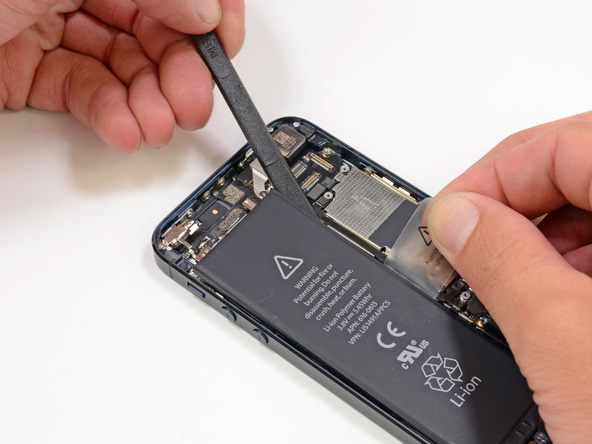

苹果 iPhone 5 拆机

电池和机身之间有胶水粘着,除了拉塑料签,你还得撬。

苹果 iPhone 5 的电池

苹果 iPhone 5 的电池特写,电压和电量都比 4S 高了。下面是具体对比数据

  • 苹果 iPhone 5 的电池:3.8V - 5.45Wh - 1440mAh
  • 苹果 iPhone 4S 的电池:3.7V - 5.3Wh - 1432mAh
  • 三星 Galaxy S III 的电池:3.8V - 7.98Wh - 2100mAh

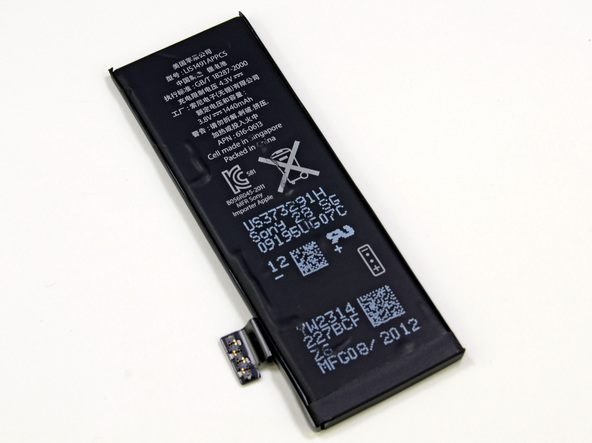

苹果 iPhone 5 的电池

苹果 iPhone 5 的电池背面特写,索尼无锡工厂组装,电芯由新加坡制造。

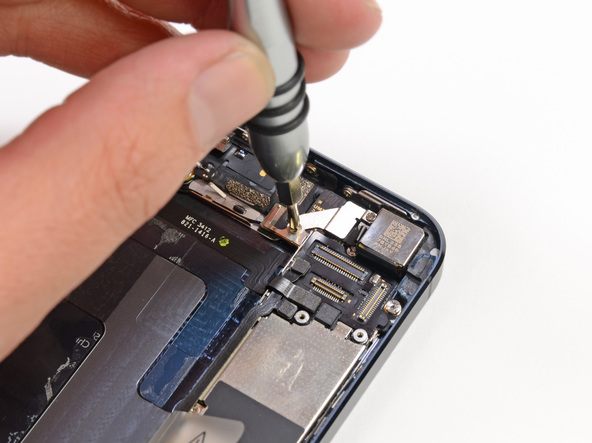

苹果 iPhone 5 拆机

照片里正在拆摄像头的固定螺丝。苹果 iPhone 5 里有很多这种金属零件直接接触用螺丝固定的设计,不知道是不是和天线有关。拆解和维修这些金属直连结构时注意擦干净手上的油脂。

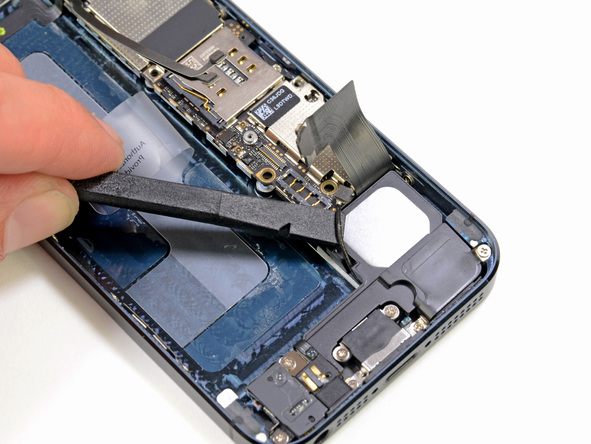

苹果 iPhone 5 拆机

照片里挑起来的是主板和天线之间的连线。iPhone 4S 里这根线连接的是 4G 网络那一半天线。iPhone 5 里具体情况拆完再说吧。

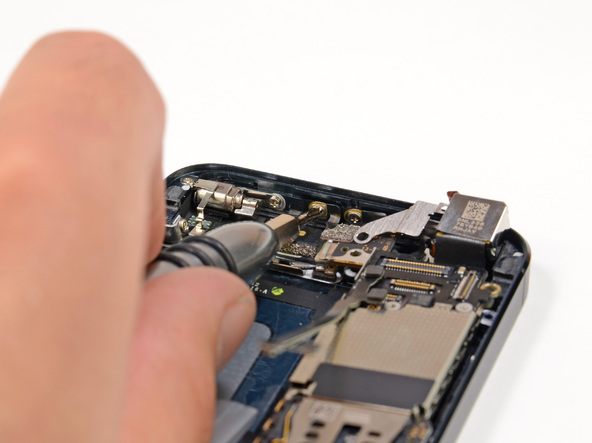

苹果 iPhone 5 的天线固定螺丝

苹果 iPhone 5 机身顶部有几颗固定天线用的螺丝。

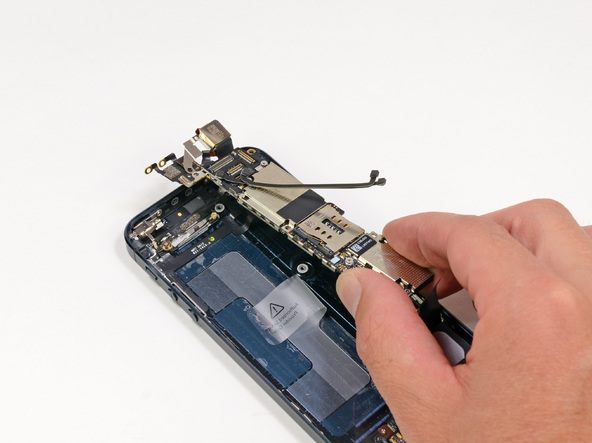

苹果 iPhone 5 拆机

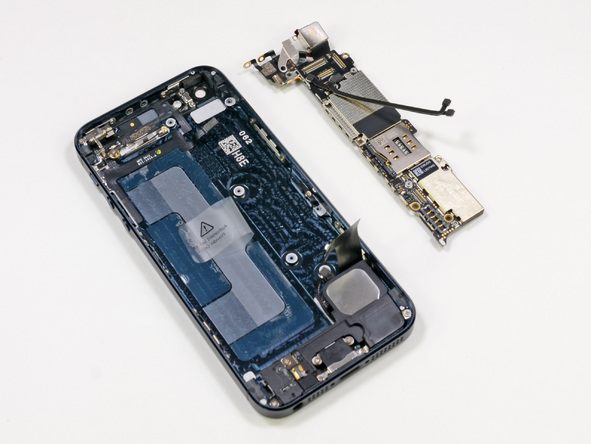

主板和摄像头一起从 iPhone 5 机身里取了出来

苹果 iPhone 5 拆机
