苹果iPad平板电脑拆机组图,看看iPad的内部构造和零件

分类:拆机与测试
2010-4-7 00:58

评论(1)
阅读(37273)

Tags:

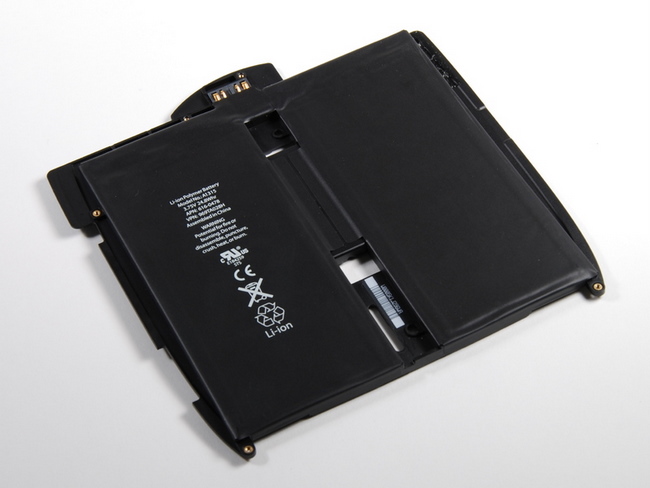

苹果iPad平板电脑的电池
苹果iPad的3.75V,24.8Wh的锂聚合物电池,加上专门设计的Apple A4处理器,以及高效的操作系统,iPad正常使用时间可以达到10小时以上。

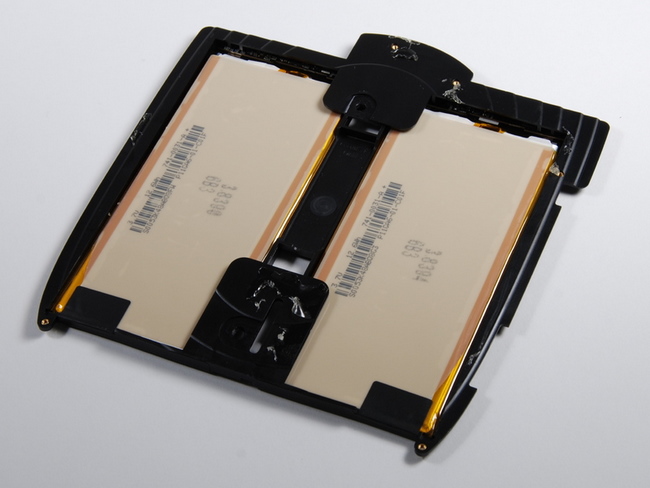

苹果iPad的电池背面,可以看到2颗电芯
苹果iPad的电池背面,可以看到2颗电芯

苹果iPad平板电脑拆机组图,看看iPad的内部构造和零件

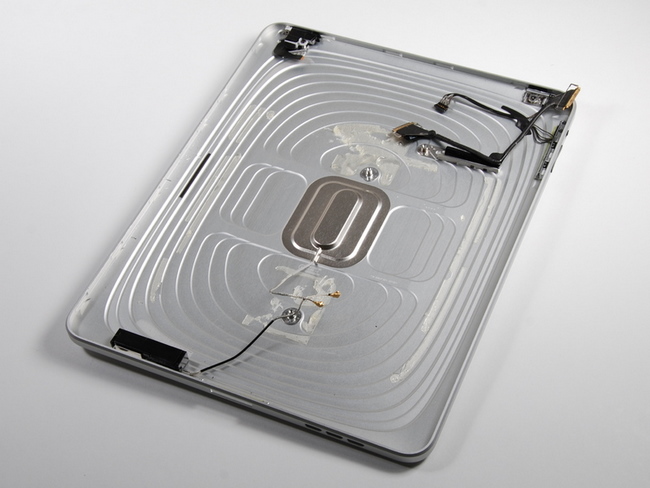

苹果iPad背部后壳,中间那块特殊的面板对应的是苹果Logo,同时也是各个天线的出口(全金属机身电磁屏蔽,只能在苹果标志处放置天线)

苹果iPad平板电脑拆机组图,看看iPad的内部构造和零件

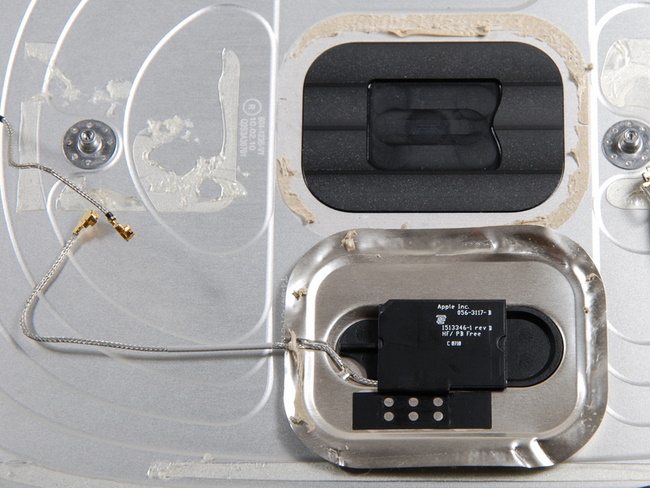

打开苹果Logo所在区域,就能看到几根天线

苹果iPad平板电脑拆机组图,看看iPad的内部构造和零件

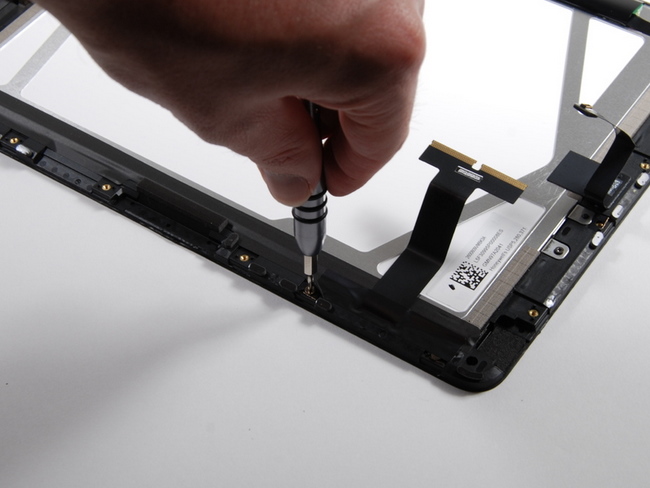

拆下苹果iPad屏幕边框的螺丝

苹果iPad平板电脑拆机组图,看看iPad的内部构造和零件

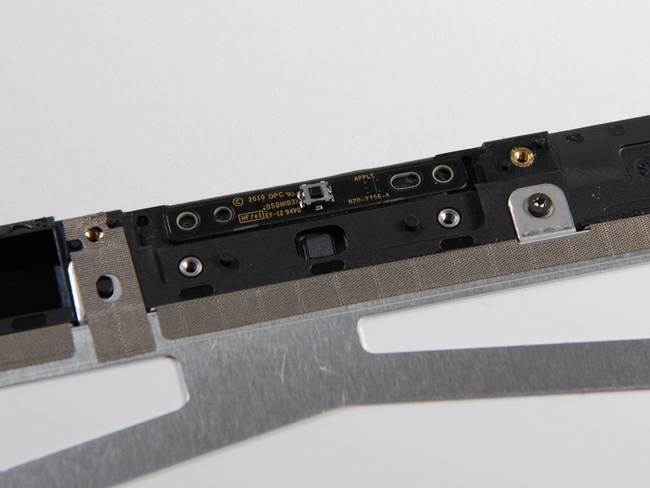

这就是“Home”按钮对应的地方

苹果iPad平板电脑拆机组图,看看iPad的内部构造和零件

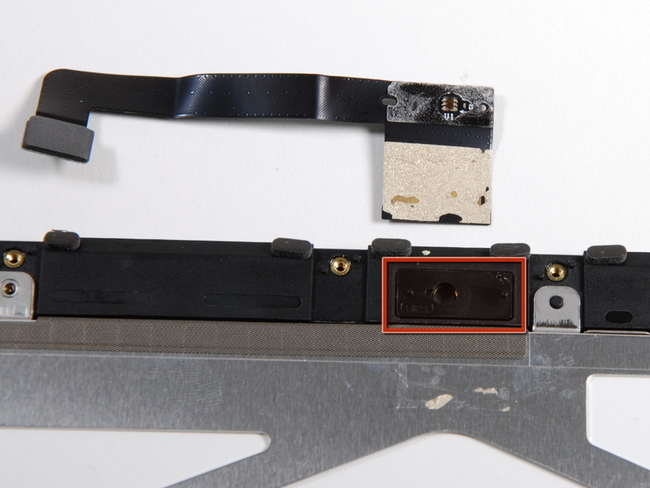

苹果iPad平板电脑顶部的光线传感器

苹果iPad平板电脑拆机组图,看看iPad的内部构造和零件

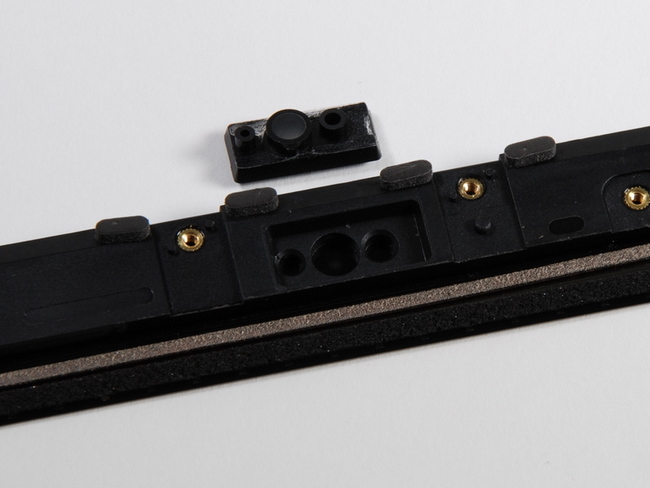

苹果iPad平板电脑预留的摄像头位置

苹果iPad平板电脑拆机组图,看看iPad的内部构造和零件

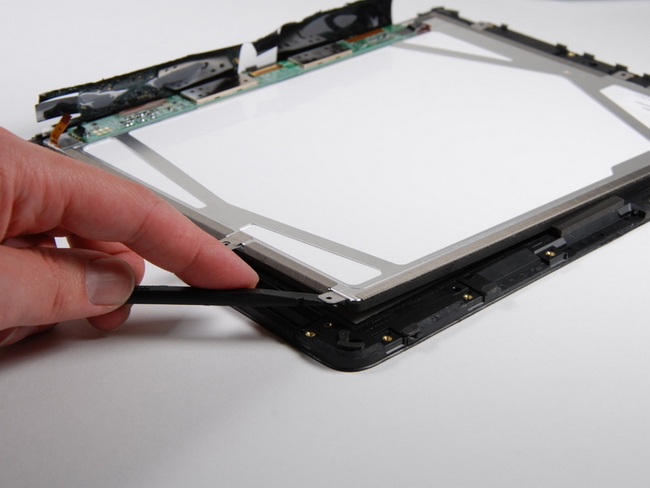

苹果iPad平板电脑屏幕和机身之间是胶粘的,撬开即可

苹果iPad平板电脑拆机组图,看看iPad的内部构造和零件

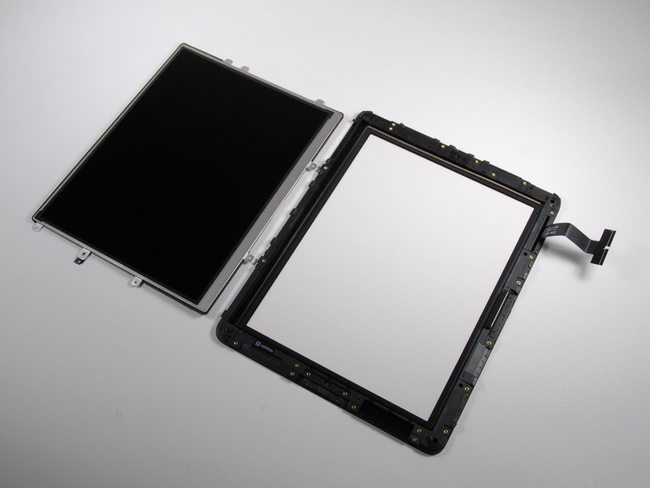

苹果iPad平板电脑屏幕和机身分离

苹果iPad平板电脑所有零件

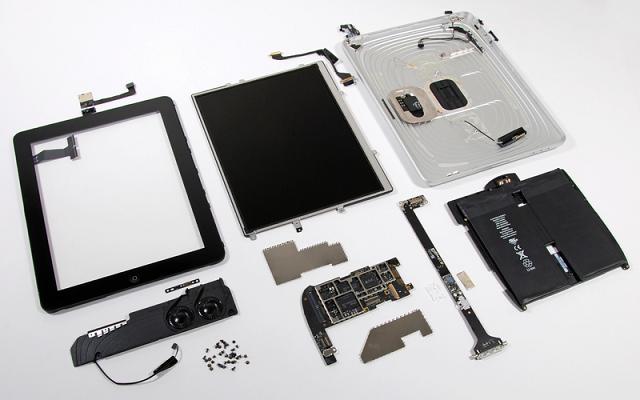

拆完了,苹果iPad零件“全家福”
内文分页: [1] [2] [3]
