苹果iPad平板电脑拆机组图,看看iPad的内部构造和零件

分类:拆机与测试
2010-4-7 00:58

评论(1)
阅读(37207)

Tags:

苹果iPad主板反面
苹果iPad主板反面

苹果iPad平板电脑拆机组图,看看iPad的内部构造和零件

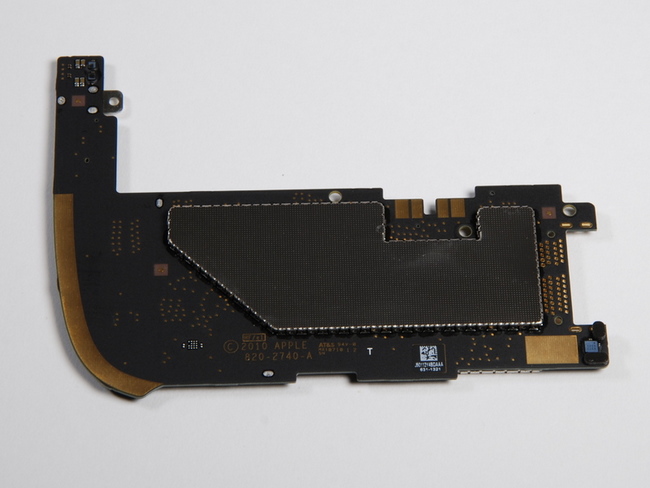

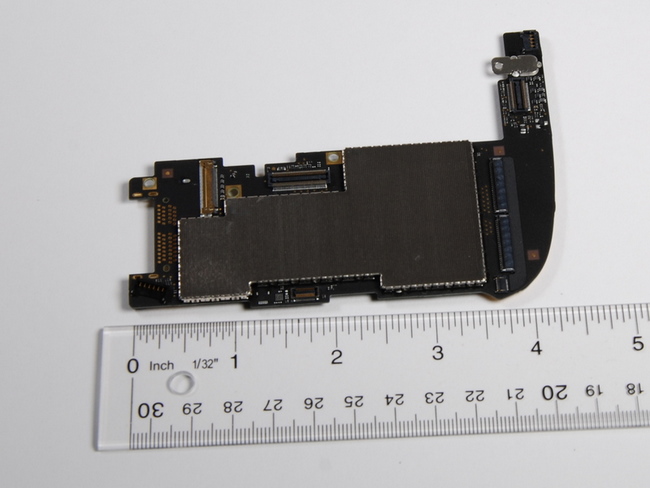

苹果iPad主板宽度为11厘米左右,约占整机宽度的60%

苹果iPad平板电脑拆机组图,看看iPad的内部构造和零件

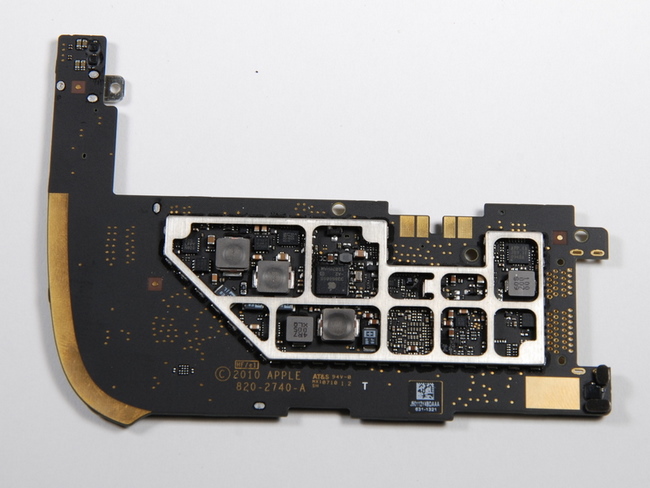

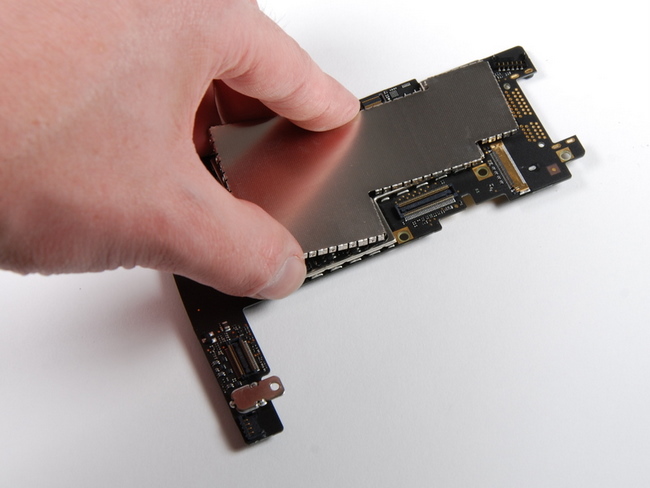

拆下苹果iPad主板上的电磁屏蔽层

苹果iPad平板电脑拆机组图,看看iPad的内部构造和零件

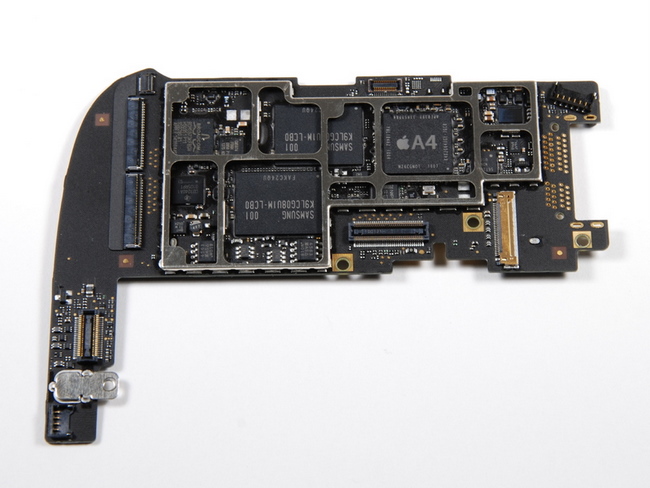

终于看到苹果iPad的芯片了,最醒目的是Apple A4处理器和2颗三星的Flash闪存。注意,iPad和iPhone 3GS一样,也是256M RAM内存,不是此前传说的512M。

苹果iPad平板电脑拆机组图,看看iPad的内部构造和零件

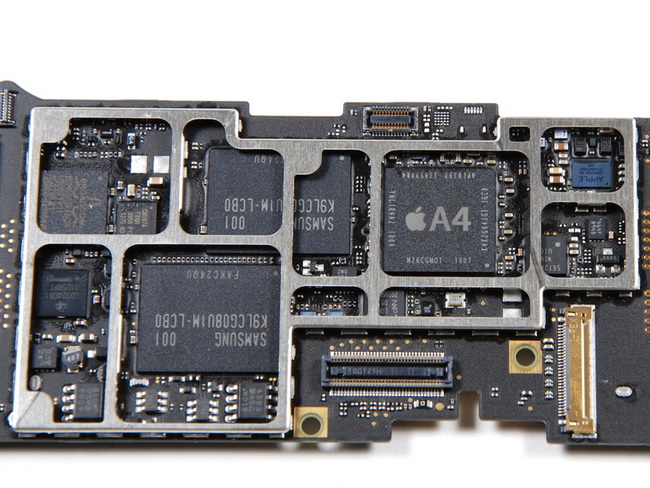

苹果iPad主板芯片特写,除了Apple A4处理器和2颗Flash芯片,还可见Broadcom BCM5973以及德州仪器CD3240A1芯片

苹果iPad平板电脑拆机组图,看看iPad的内部构造和零件
苹果iPad主板背面芯片特写

苹果iPad平板电脑拆机组图,看看iPad的内部构造和零件

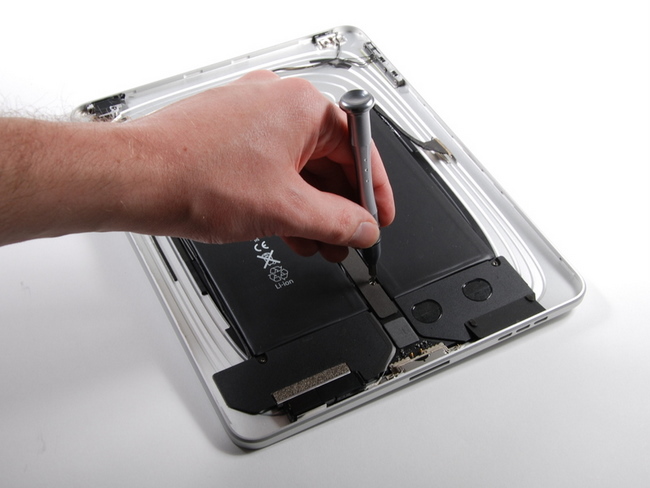

取下苹果iPadDock接口数据线的固定螺丝

苹果iPad平板电脑拆机组图,看看iPad的内部构造和零件

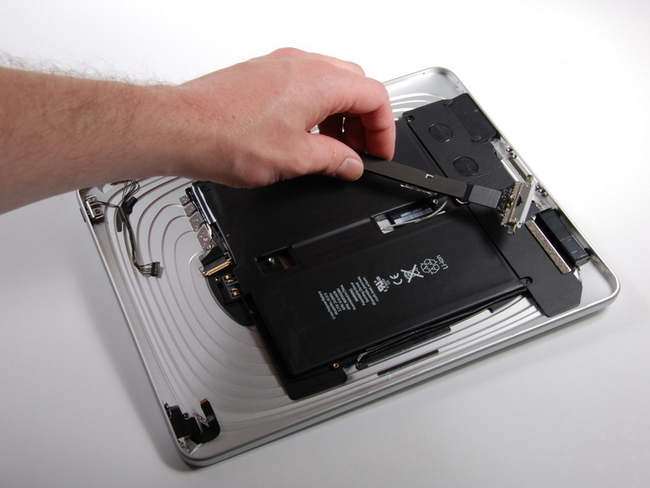

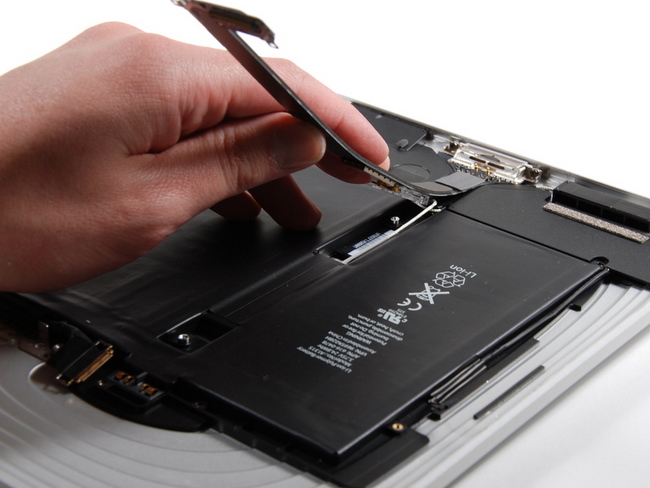

取下苹果iPadDock接口数据线

苹果iPad平板电脑拆机组图,看看iPad的内部构造和零件
苹果iPad的Dock接口数据线集成了Dock接口、Home按键触点以及WiFi、蓝牙模块,但没有GPS

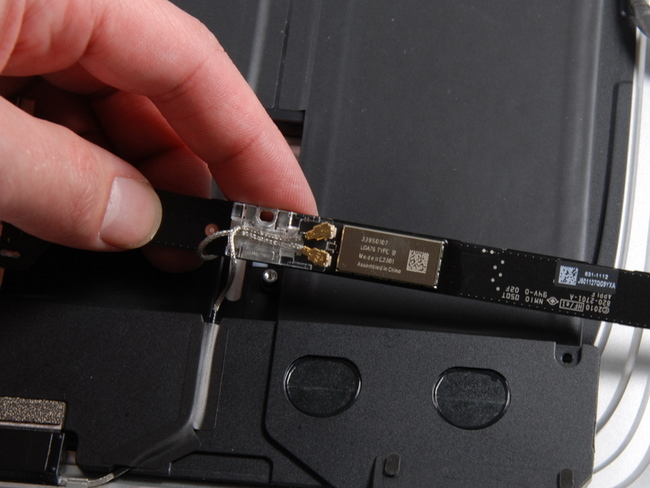

苹果iPad的WiFi、蓝牙模块和天线
苹果iPad的WiFi、蓝牙模块和天线

苹果iPad平板电脑拆机组图,看看iPad的内部构造和零件

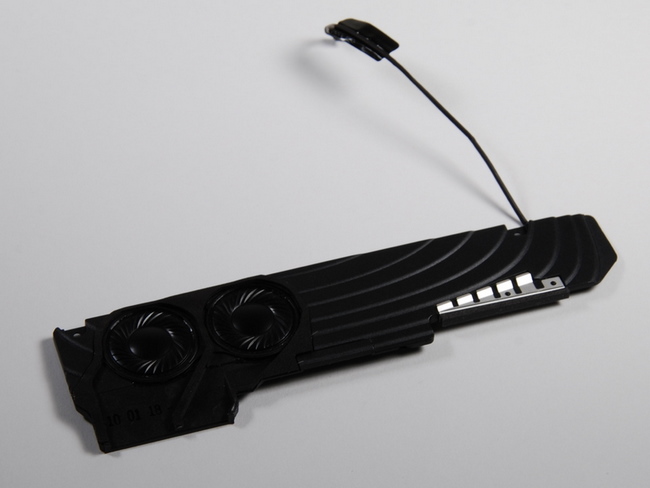

苹果iPad内置音箱,双喇叭的
