苹果 iPad Air 拆机组图

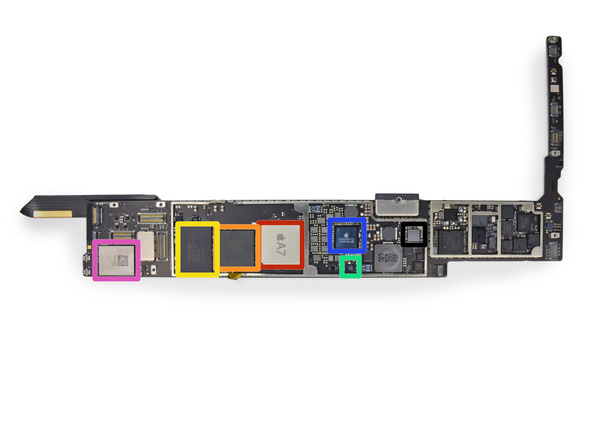

刚才拆下的 iPad Air 主板,正面芯片:

  • 红框 - Apple A7 处理器,双核 64 位。型号 APL5698,和 iPhone 5s 用的 APL0698 不同(最直观的可能是主频从 1.3GHz 提升到 1.4GHz 了)
  • 橙框 - 尔必达 1GB LPDDR3 内存,型号 F8164A1MD
  • 黄框 - 东芝闪存,型号 THGBX2G7B2JLA01
  • 绿框 - M7 协处理器
  • 蓝框 -Apple 343S0655-A1 电源管理芯片
  • 紫框 - USI 339S0213 WiFi 模块
  • 黑框 - Apple 338S1116 音频解码器,和 iPhone 5c 里的一样

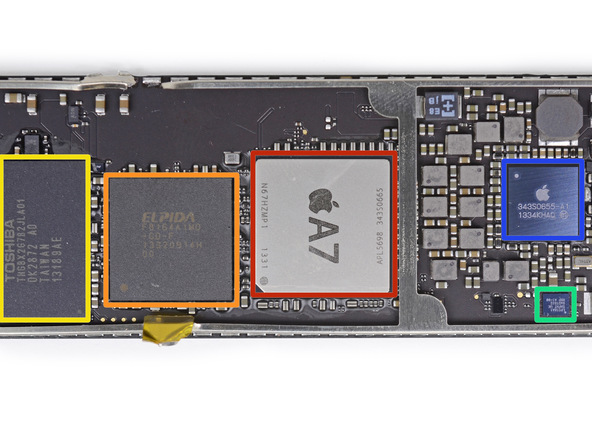

苹果 iPad Air 拆机组图

还是 iPad Air 主板正面芯片,给中间部分来了个特写。

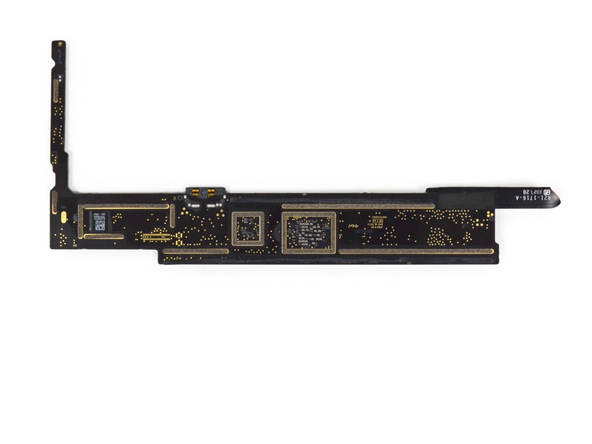

苹果 iPad Air 拆机组图

苹果 iPad Air 主板背面。

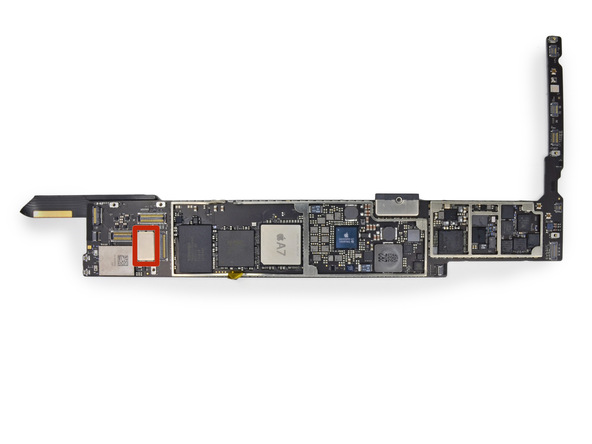

苹果 iPad Air 拆机组图

在 USI 339S0213 WiFi 模块旁边,还有两块博通 BCM5976C1KUB6G 触摸屏控制芯片(苹果笔记本触控板用的是博通 BCM5976A0KUB2G)。

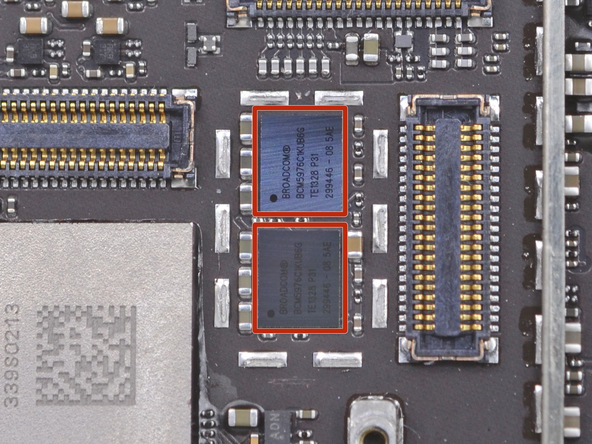

苹果 iPad Air 拆机组图

两块博通 BCM5976C1KUB6G 触摸屏控制芯片特写。

苹果 iPad Air 拆机组图

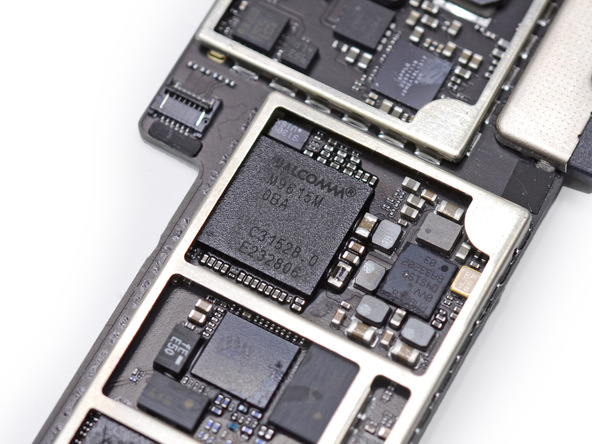

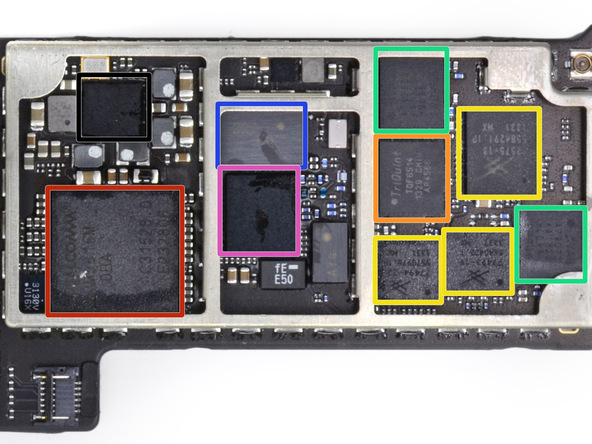

主板右侧的一堆芯片:

  • 红框 - 高通  M9616M LTE 处理芯片
  • 橙框 - TriQuint TQF6514 射频功率放大器(iPhone 5s 用的是 6414 型)
  • 黄框 - 三个 Skyworks SKY77-series LTE 射频功率放大器和双工模块
  • 绿框 - 两个 Avago A79-series LTE 射频功率放大器和双工模块
  • 蓝框 - Murata Antenna 天线开关过滤模块
  • 紫框 - WTR1605L 收发模块
  • 黑框 - 高通 PM8018 电源管理芯片

苹果 iPad Air 拆机组图

把彩色方框去掉看看原图。

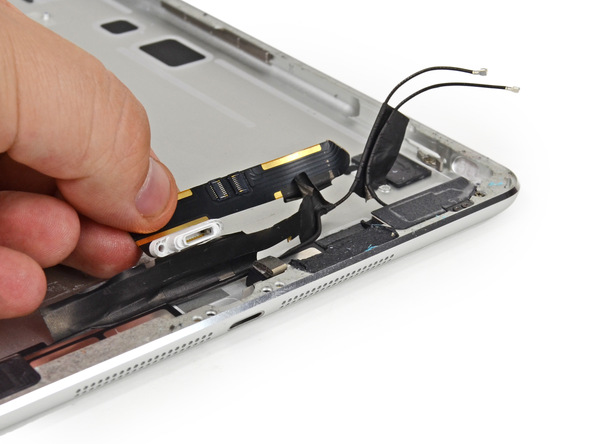

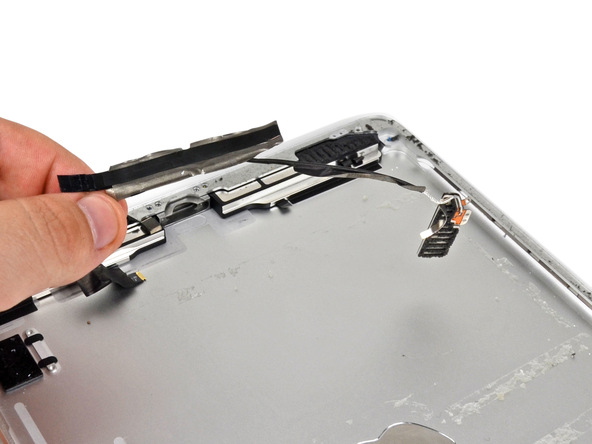

苹果 iPad Air 拆机组图

苹果 iPad Air 机身底部的 Lightning 接口,和双 WiFi 天线、蓝牙天线。

苹果 iPad Air 拆机组图
