苹果 iPad Air 拆机组图

分类:拆机与测试
2013-11-6 02:14

评论(0)
阅读(11974)

Tags: ,

苹果 iPad Air 拆机组图

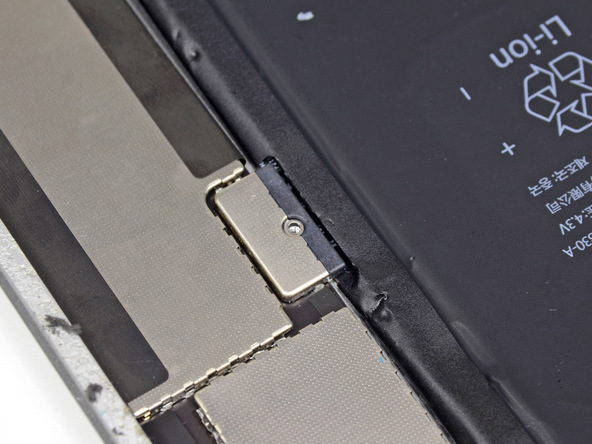

电池和主板之间的接口。

苹果 iPad Air 拆机组图

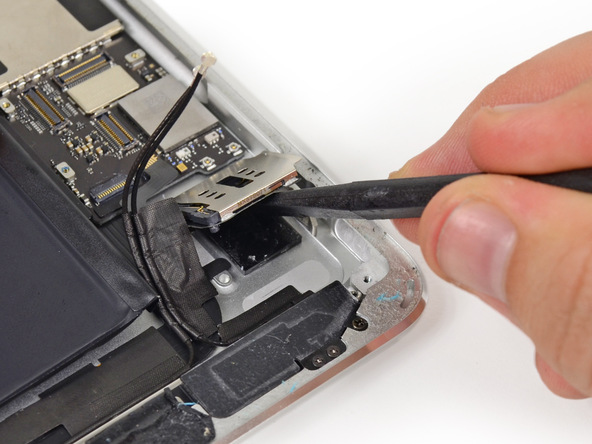

拆下 SIM 卡槽(nano-SIM 小卡),和 iPhone 不同,它不在主板上。

苹果 iPad Air 拆机组图

nano-SIM 卡槽和排线特写。

苹果 iPad Air 拆机组图

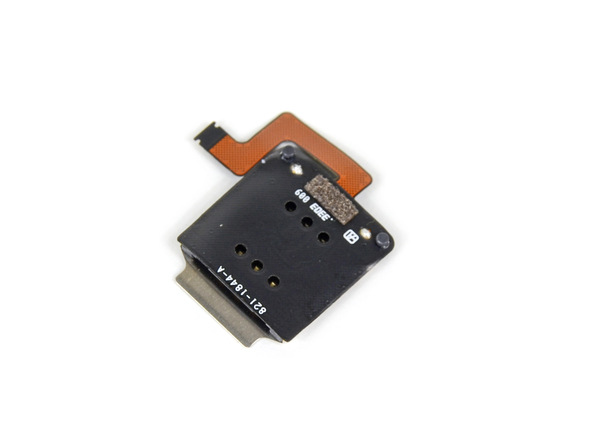

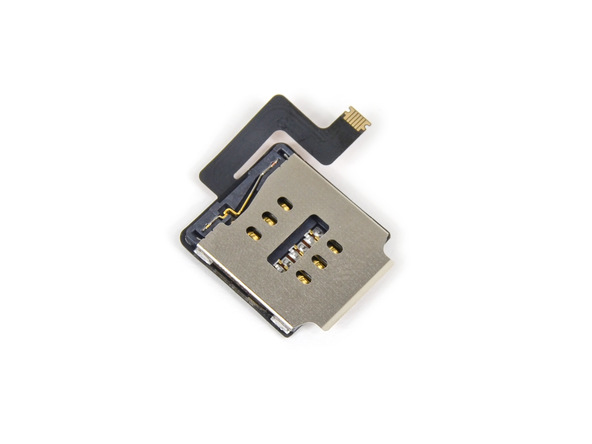

nano-SIM 卡槽另一面。

苹果 iPad Air 拆机组图

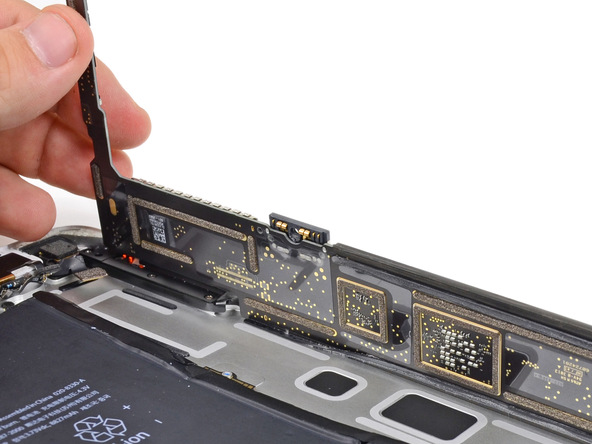

回头继续拆电池,抬起主板。

苹果 iPad Air 拆机组图

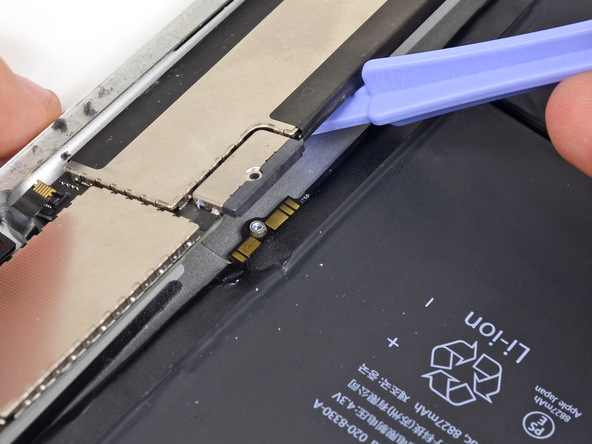

主板靠图中间那个弹力触点连接电池接口,而不是插上的。

苹果 iPad Air 拆机组图

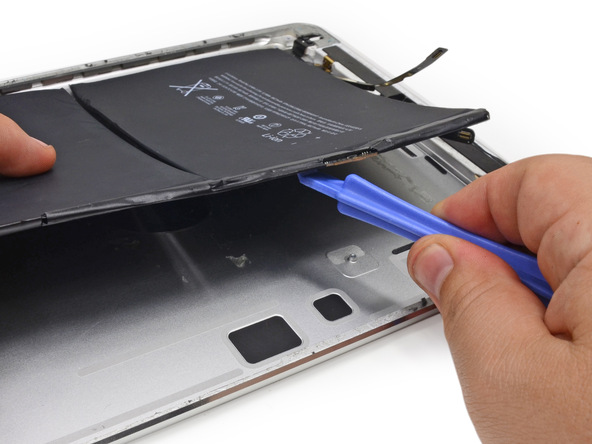

正式开始撬开电池,非常吃力,电池都弯了。

苹果 iPad Air 拆机组图

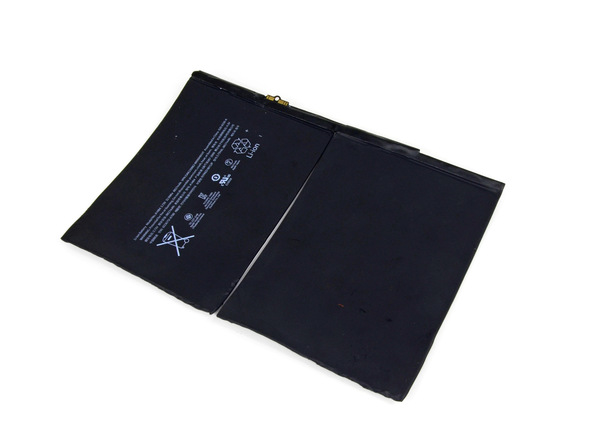

拆下的电池,正面。

苹果 iPad Air 拆机组图

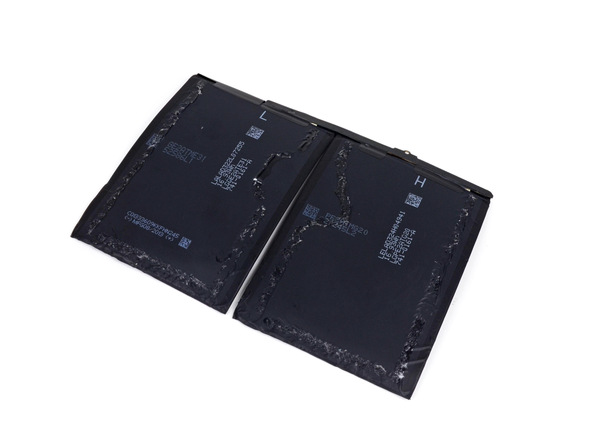

拆下的电池,背面。还能看到胶的痕迹。
