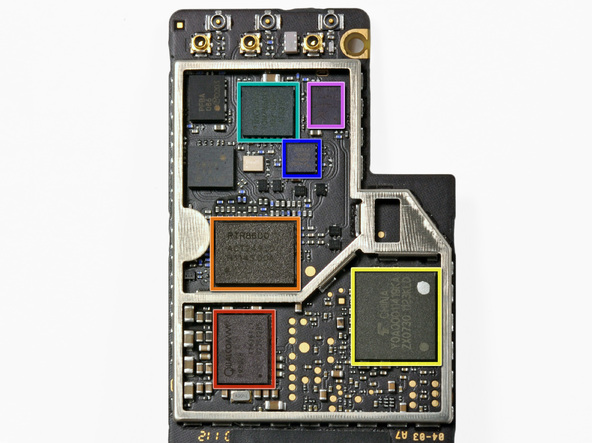

    主板顶端（前一幅图的左侧没有彩框的区域）芯片
红框：高通 PM8028 电源管理芯片
橙框：高通 RTR 8600芯片，3G 和 4G 基带
黄框：东芝 Y0A0000 存储器
绿框：TriQuint 的 TQM7M5013 功率放大器
蓝框：Avago A5904
紫框：Skyworks SKY77468-17

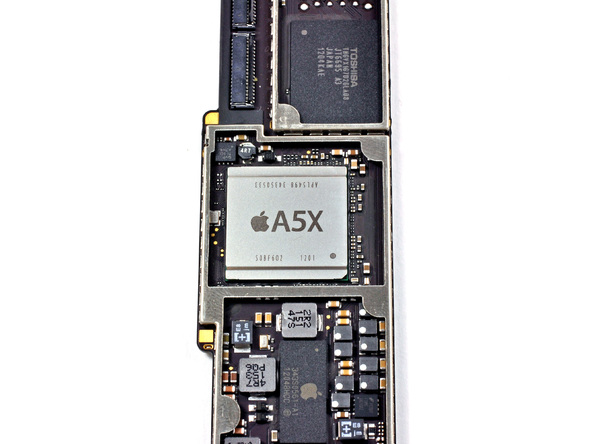

    新 iPad 主板的另一面，Apple A5X 芯片现身了

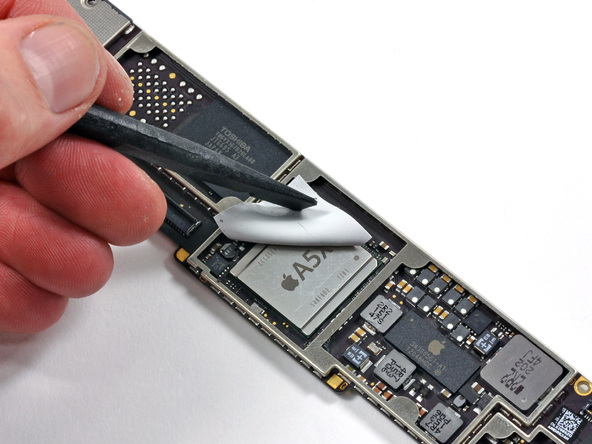

    这颗 A5X 芯片的生产日期是 2012 年第一周，外壳变成金属的了（散热？）。双核 CPU 主频 1GHz，4 核 GPU

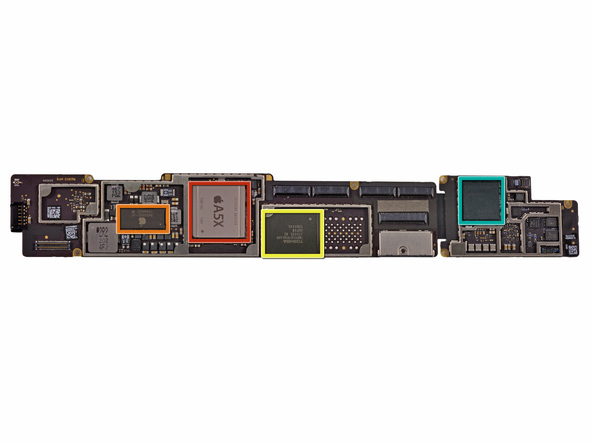

    新 iPad 主板另一面的芯片：
红框：Apple A5X，主板另一面正对着内存的位置。
橙框：Apple 343S0561，应该是 iPad2 上的 Apple 343S052 电源管理芯片的升级版
黄框：东芝的闪存，24 纳米制程，MLC 封装。
绿框：高通 MDM9600，3G / 4G 无线调制解调器。

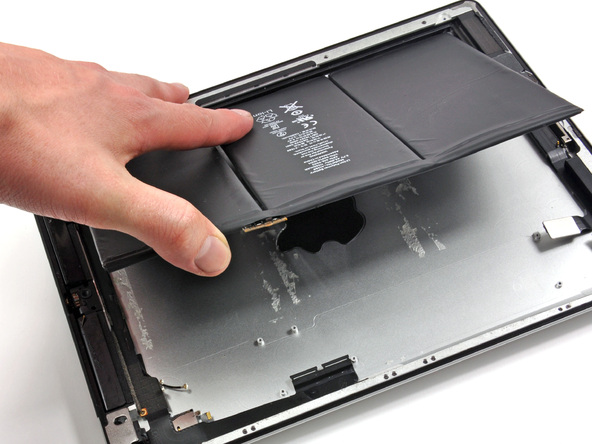

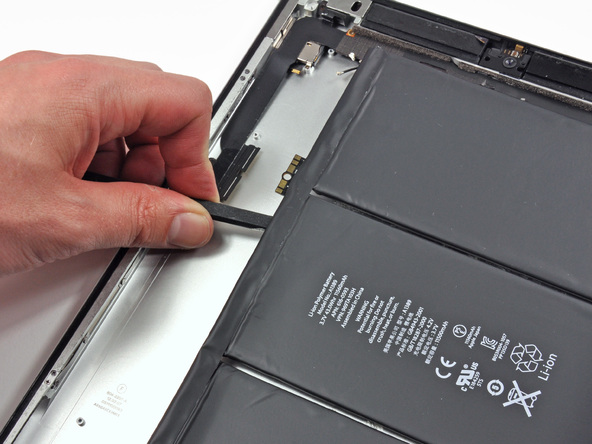

    新 iPad 的电池也是粘在机身上的，拆下来要用塑料棒撬。

    iPad 机身内部空间基本都被电池占据了。电池容量从 iPad 2 的 25Whr 增加到 43Whr（11560mAh）。所以虽然显卡和屏幕大升级，新 iPad 的续航时间还是 10 小时。

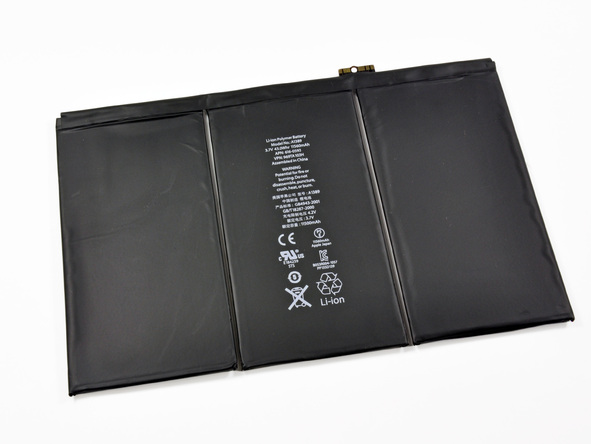

    新 iPad 的电池特写：iPad 电池实际上是 3 块并联，每块 3.78 伏，14.6 Whr。新电池的能量密度还是每立方毫米 0.0014 Whr，电量增加完全靠加大体积。。。电池快成为所有移动设备的瓶颈了。
