苹果 iMac with Retina Display 拆机组图

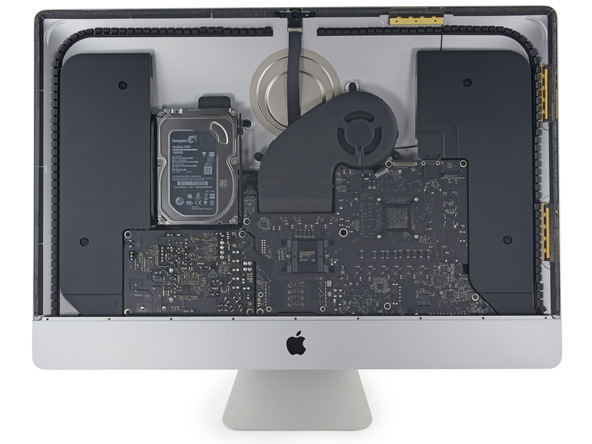

机身内部和以前差不多。

苹果 iMac with Retina Display 拆机组图

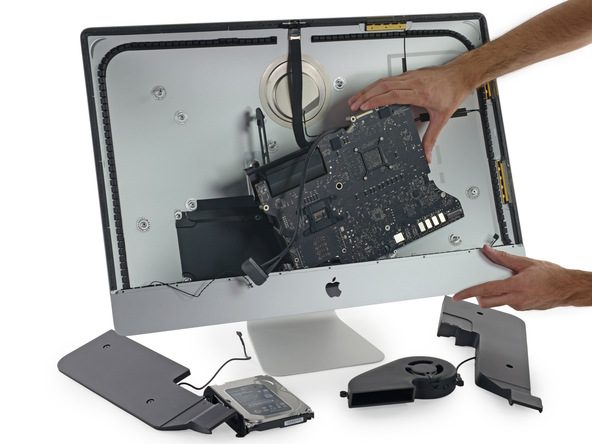

所以主机部分的拆解过程可以看一年前的拆机组图,我们直接写芯片和接口了。

苹果 iMac with Retina Display 拆机组图

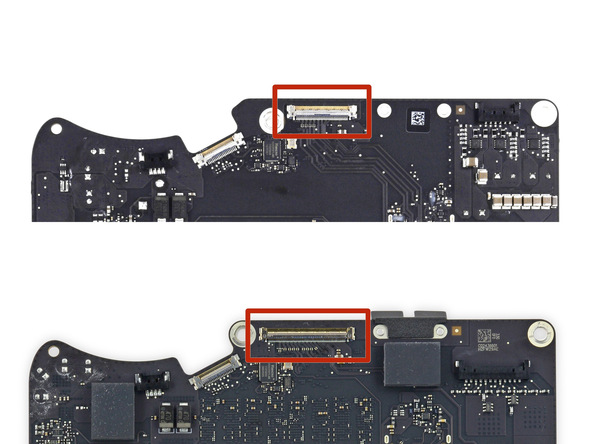

和普通款相比,Retina 版 iMac 的屏幕数据接口更宽。

苹果 iMac with Retina Display 拆机组图

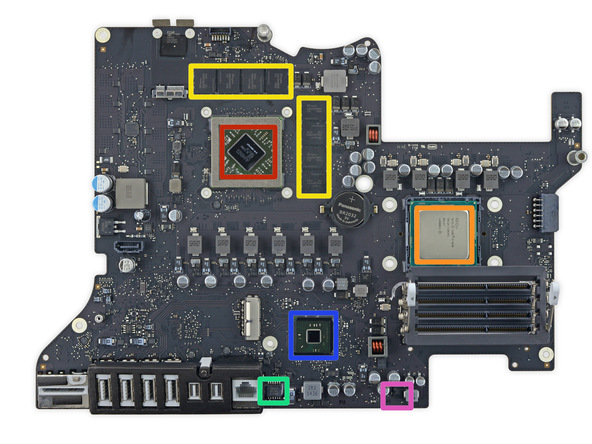

主板上的芯片:

  • 红框 - AMD Radeon R9 M290X GPU
  • 橙框 - Intel Core i5-4690 处理器
  • 黄框 - 海力士 DDR 5 内存(256 MB x 8 = 2 GB)
  • 绿框 - 台达电子890CF143003
  • 蓝框 - Intel NB430029A00200 平台控制器中枢
  • 紫框 - 飞兆半导体 DE32GV

苹果 iMac with Retina Display 拆机组图

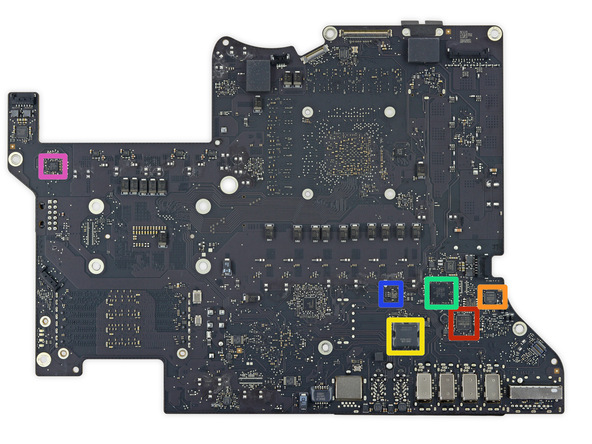

主板的另一面:

  • 红框 - 博通 BCM5776 千兆以太网控制器
  • 橙框 - Cirrus Logic 4206BCNZ 音频控制器
  • 黄框 - Intel DSL5520 Thunderbolt 2 控制器
  • 绿框 - LMF4S1EH 5BBCIG 47A6HPW
  • 蓝框 - Microchip Technology 1428-7420BE5A BMY系统管理总线(SMBus)温度传感器
  • 紫框 - Intersil ISL6327 增强型 6 相 PWM 控制器
内文分页: [1] [2] [3] [4]
