苹果 iMac with Retina Display 拆机组图

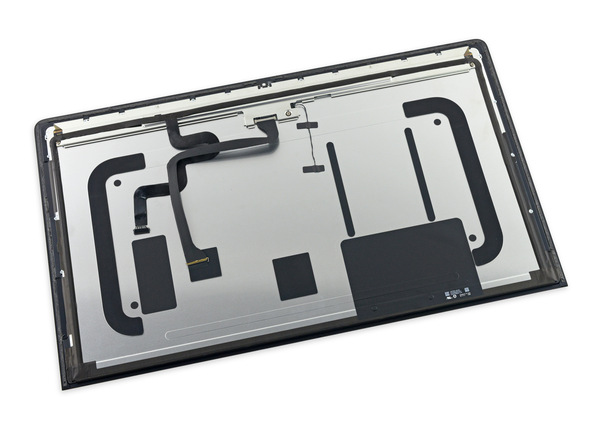

先看被取下的这块 Retina 屏幕。

苹果 iMac with Retina Display 拆机组图

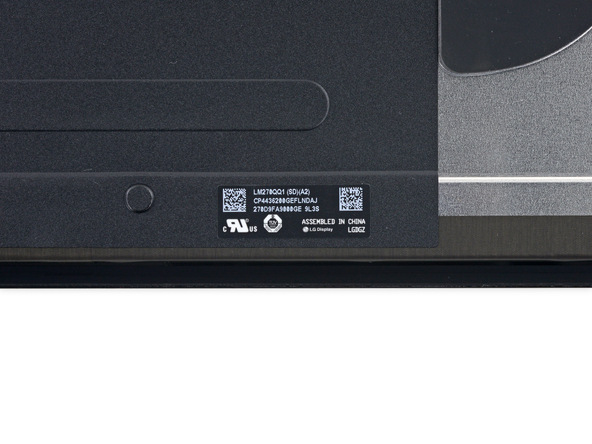

根据标牌,面板来自 LG。

苹果 iMac with Retina Display 拆机组图

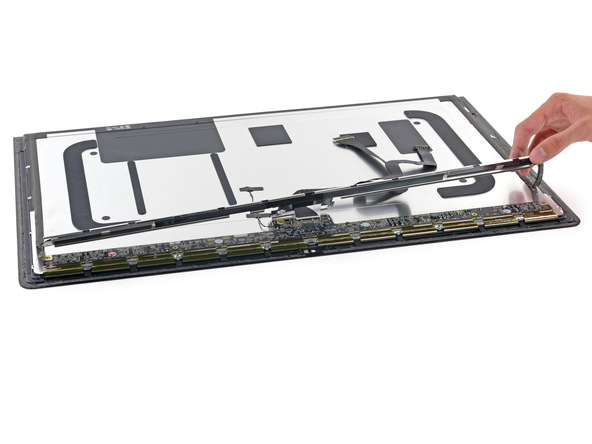

打开屏蔽板,露出底部的屏幕控制电路。

苹果 iMac with Retina Display 拆机组图

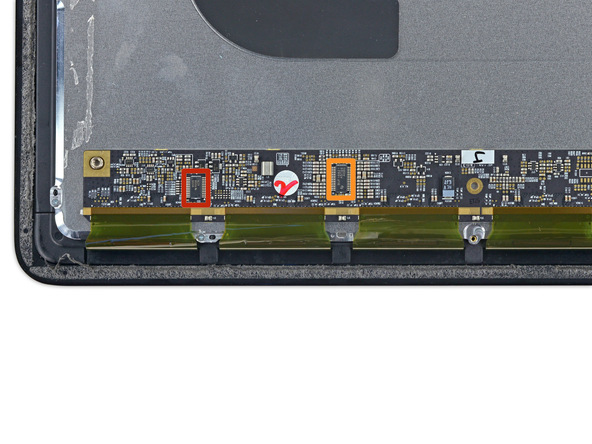

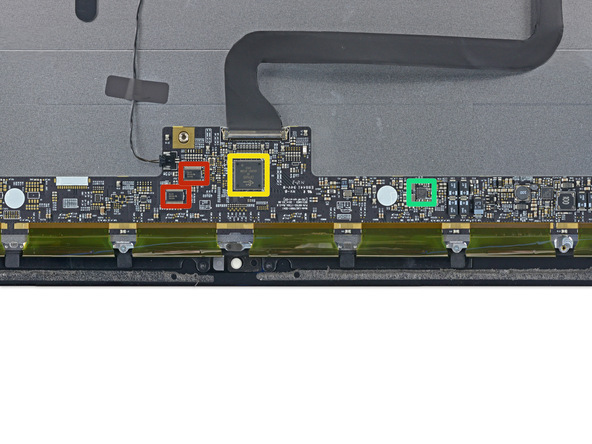

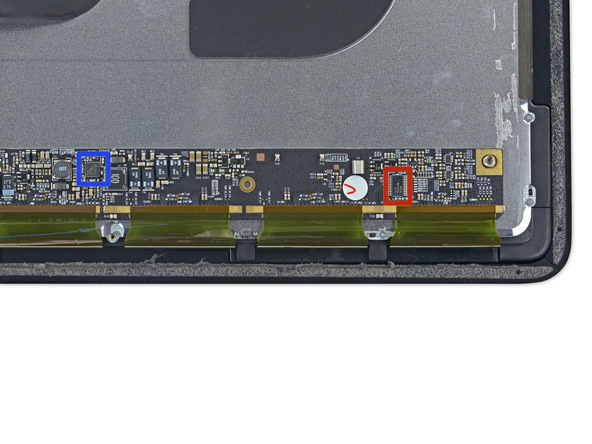

三张图里所示的芯片分别是:

  • 红框 - 德州仪器 NH245 8-Bit Dual-Supply Bus Transceiver
  • 橙框 - 德州仪器 BUF16821 可编程伽马电压发生器和 VCOM 校准器
  • 黄框 - Parade Technologies DP665 LCD Timing Controller(可能是苹果修改版  DP663  型 LCD Timing Controller)
  • 绿框 - 德州仪器TPS65270单片双通道同步降压稳压器
  • 蓝框 - 德州仪器 TPS65168 高分辨率完全可编程LCD 偏置芯片

苹果 iMac with Retina Display 拆机组图

苹果 iMac with Retina Display 拆机组图
