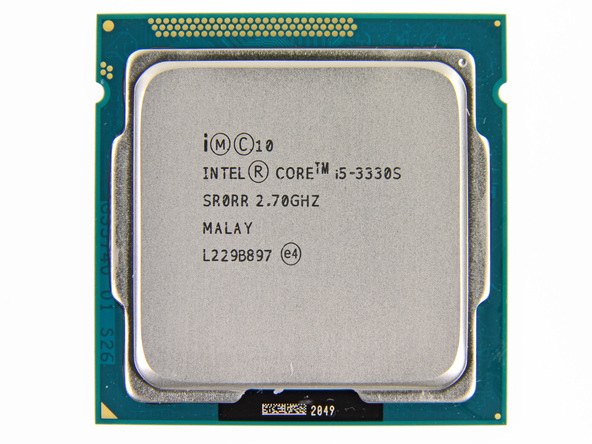

拆的这台 iMac 是低配款，用的是因特尔 Core i5 四核处理器，6 MB 三级缓存。主频 2.7 GHz，可 Turbo Boost 超频至 3.2 GHz。高配款主频更高，另外可选配 i7 处理器。

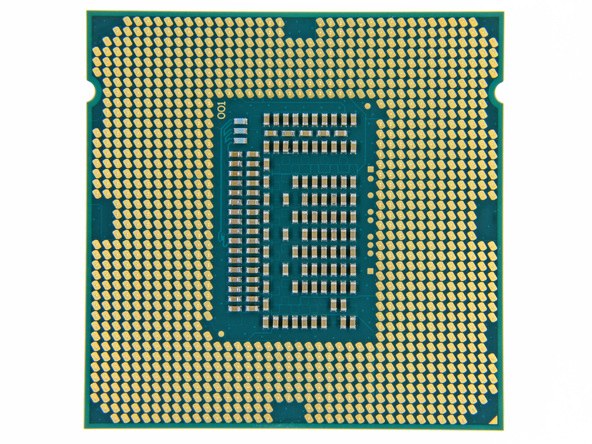

CPU 底座特写。

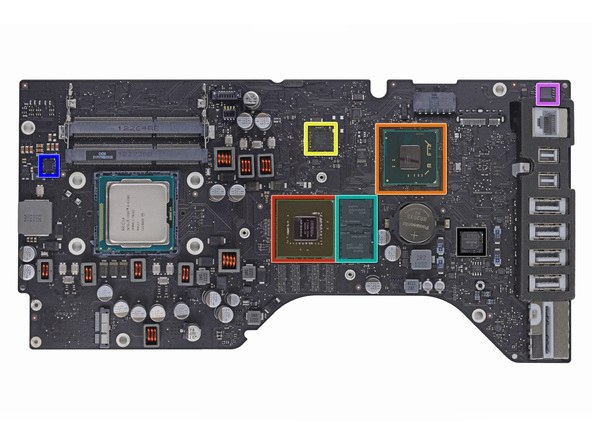

苹果 iMac 电脑主板特写，标注的芯片分别是：

• 红框 - Nvidia GeForce GT 640M GPU（高配款用的是 GT 650M、GTX 660M 和 GTX 675MX，可选 GTX 680MX）
• 橙框 - 英特尔 E213B384 控制器（CPU 加北桥）
• 黄框 - 德州仪器的 Stellaris LM4FS1AH 微控制器
• 青框 - 两颗海力士 DDR5 显存
• 蓝框 - 国家半导体的 VM22AC
• 紫框 - Delta 8904C-F
• 黑框 - 博通 BCM57765A1KMLG 千兆以太网控制器，集成 SDXC 读卡器芯片

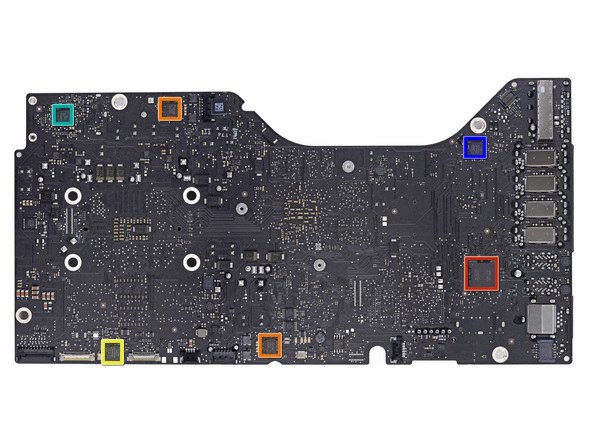

苹果 iMac 电脑主板背面特写，标注的芯片分别是：

• 红框 - Intel DSL3510L Thunderbolt 控制器
• 橙框 - ADI 公司的 SSM3302 音频放大器
• 黄框 - Vimicro VC0359 摄像头处理器
• 青框 - Intersil 的 ISL6364 多相脉冲宽度调制（PWM）控制器
• 蓝框 - Cirrus Logic 的 4206BCNZ 音频控制器，和上一代 iMac 一样

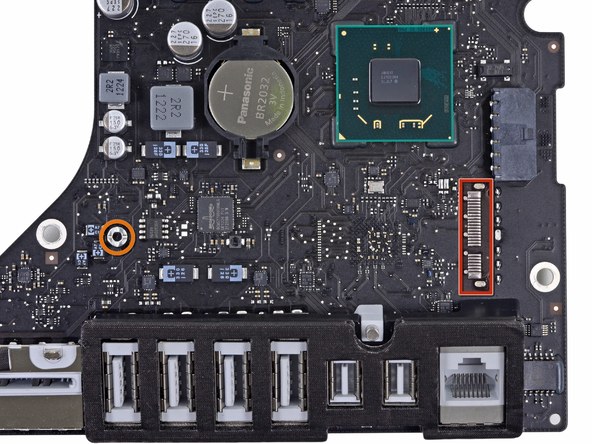

主板上红色标记处的接口和橙色标记的圆孔 …… 这是放 Fusion Drive 的那块固态硬盘的位置。

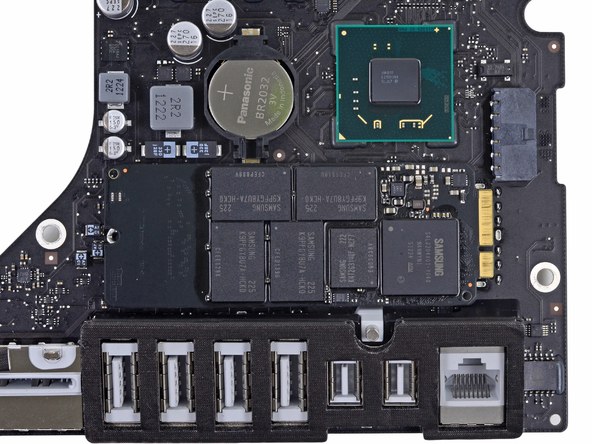

这是装上 SSD 后的效果。

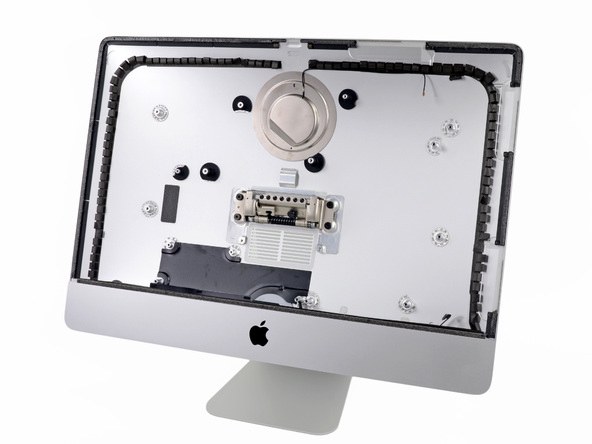

拆下内部零件的苹果 iMac 机身，这里苹果采用了航空、航天领域的一项铝合金焊接技术：Friction stir welding。详细介绍看维基百科吧 http://en.wikipedia.org/wiki/Friction_stir_welding

苹果 iMac 拆机结束，这是所有零件全家福。
