苹果 iMac 的内存特写，两条海力士 8GB DDR3 1600 笔记本内存。21.5 寸 iMac 只有两个内存插槽，27 寸的 iMac 有四个内存插槽。

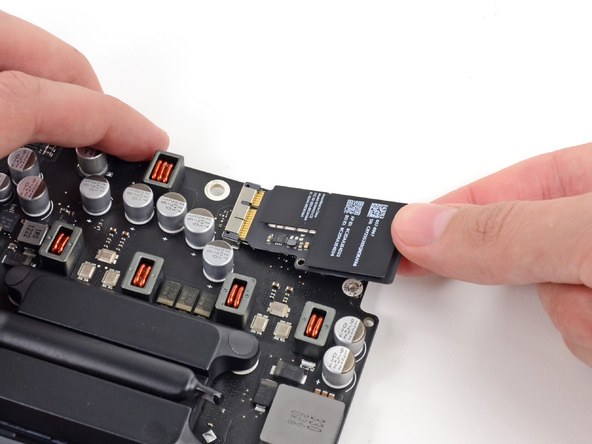

拆下主板角落的 AirPort 无线网卡。

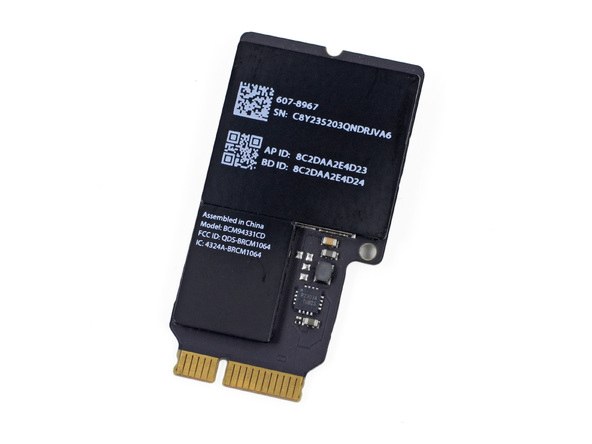

苹果 iMac 的无线网卡特写，还没去掉芯片外的屏蔽层。

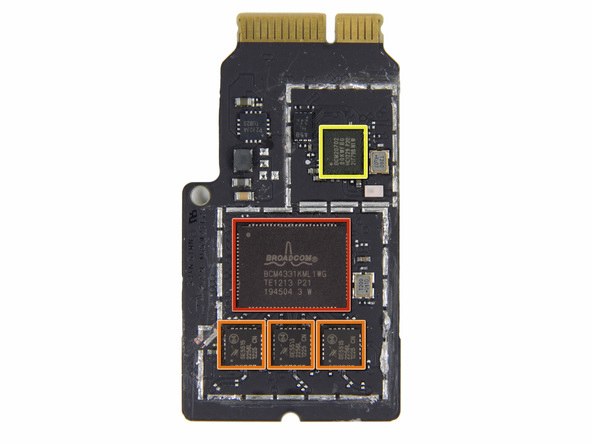

去掉屏蔽层后，无线网卡上的芯片露出来了：

• 红框 - 博通 BCM4331 芯片
• 红框 - 博通 BCM4331 芯片
• 橙框 - 三颗 Skyworks 的 SE5515 双频芯片，分别对应上面提到的三个天线
• 黄框 - 博通 BCM20702 蓝牙 4.0 芯片。上一代 iMac 的蓝牙和 WiFi 芯片分别位于两块电路板上，现在苹果把它们集成在一起了。

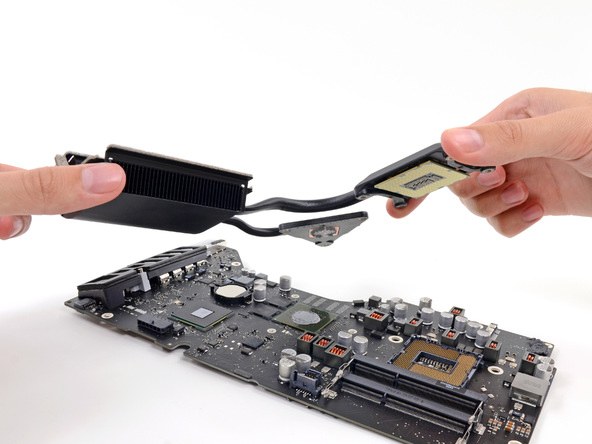

拆下主板上的热管散热器。

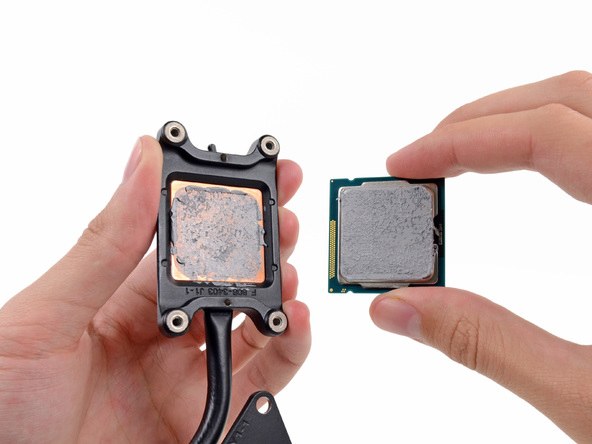

涂着散热膏的 CPU。

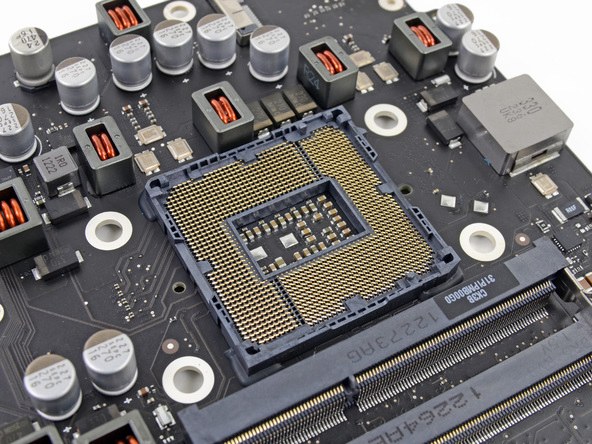

Socket LGA1155 CPU 插座。
