超薄苹果 iMac 拆机组图

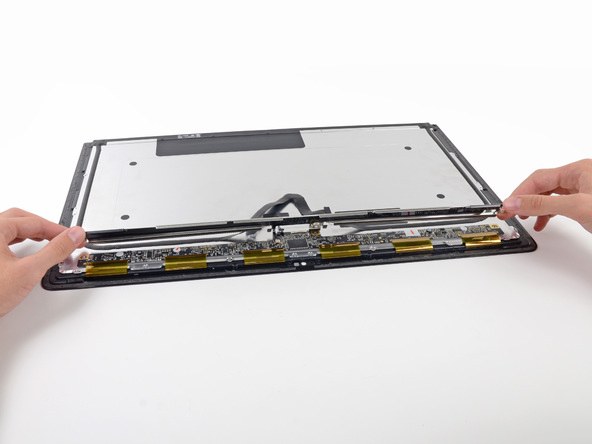

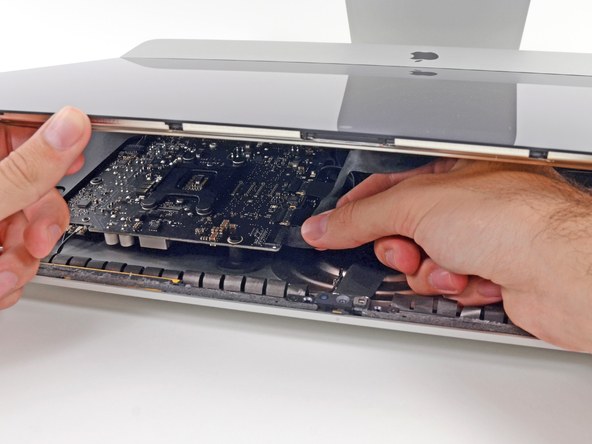

断开屏幕与主板的排线。

超薄苹果 iMac 拆机组图

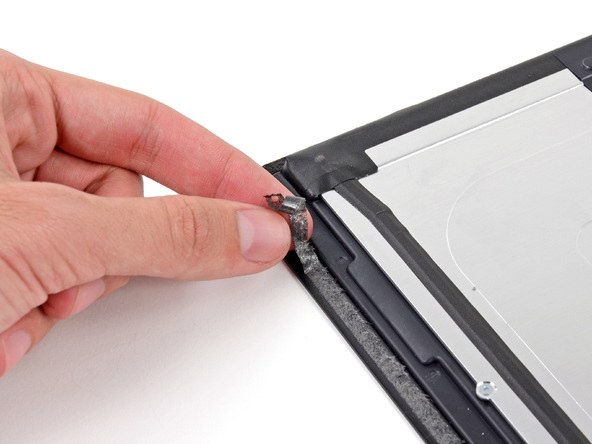

这就是固定屏幕的 “双面胶”。

超薄苹果 iMac

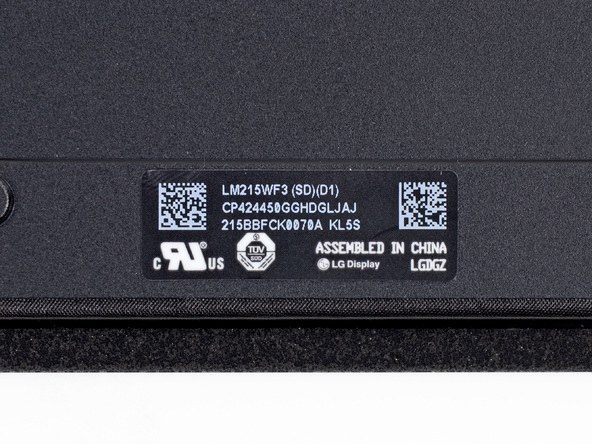

液晶面板是 LG 的,型号 LM215WF3,和老款 iMac 一样。

超薄苹果 iMac 拆机组图

拆开液晶屏下方的控制面板。

超薄苹果 iMac 拆机组图

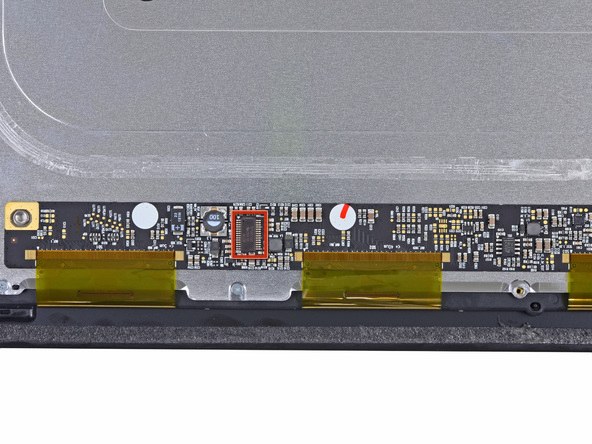

红框标出的是德州仪器 TPS65161 偏压电源芯片(bias power supply)。

超薄苹果 iMac 拆机组图

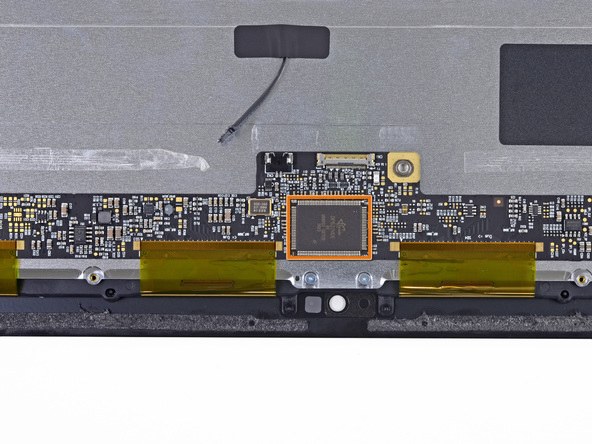

橙框标出的芯片是 Parade DP 627 HDE DisplayPort LCD timing controller。

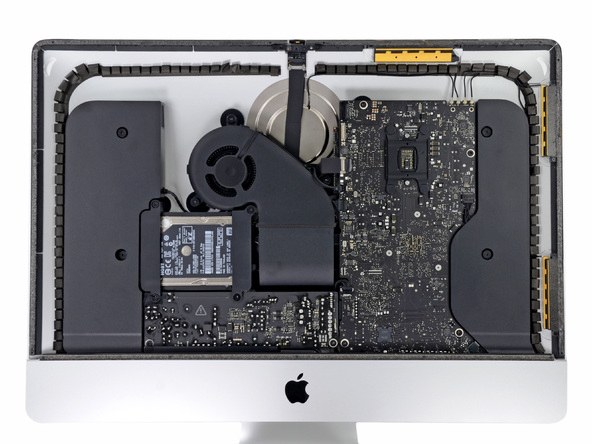

超薄苹果 iMac 拆机组图

拆下屏幕后,可以看到 iMac 内部了。这里有张 1080p 的大图,你可以当壁纸用。http://guide-images.ifixit.net/igi/4G2xTXlbyCGA4kpK

内文分页: [1] [2] [3] [4] [5] [6] [7]

Neil
2012-12-3 10:56 [添加/修改回复]
我觉得你翻译的时候少了些内容,可能会对部分读者造成一定程度的误导。新iMac的硬盘、内存虽然可以后期自行改装,但必须拆掉屏幕才行,而屏幕是黏上去的,ifixit的原文里对这一情况进行了说明,并且将新iMac的易拆性定为3星。所以特别是内存加装远没有老款方便了。
bmwmengwei 回复于 2012-12-4 17:28
恩,我加了一句。另外,我觉得 ifixit 那个易拆评分挺扯的,有几个消费者会这么拆机的,坏了送售后呗。
nianyu
2013-1-13 21:49
2.15寸。。。请更正。。。
