第七代苹果 iPod nano 拆机组图,看看新 nano 的零件和内部构造

分类:拆机与测试
2012-10-18 18:55

评论(1)
阅读(10463)

Tags: , ,

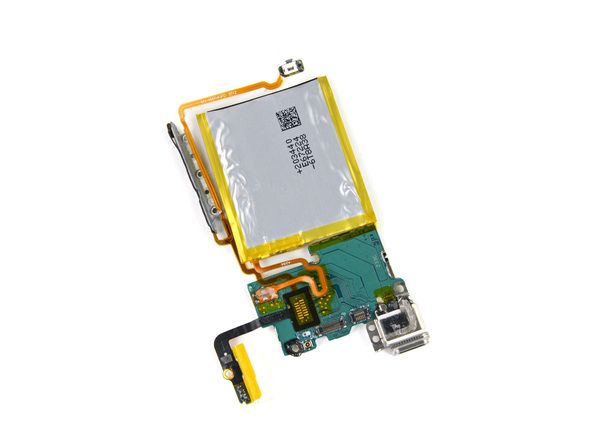

第七代苹果 iPod nano 的主板

从机身里拆出去的主板,电池、按键、数据接口什么的都还连在上面(ifixit 一看是焊接的就没断开)。

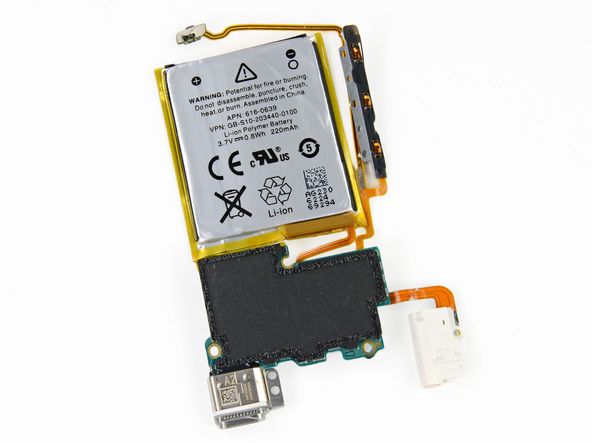

第七代苹果 iPod nano 的主板

第七代苹果 iPod nano 主板另一面,芯片上盖着一大块黑色的屏蔽罩。

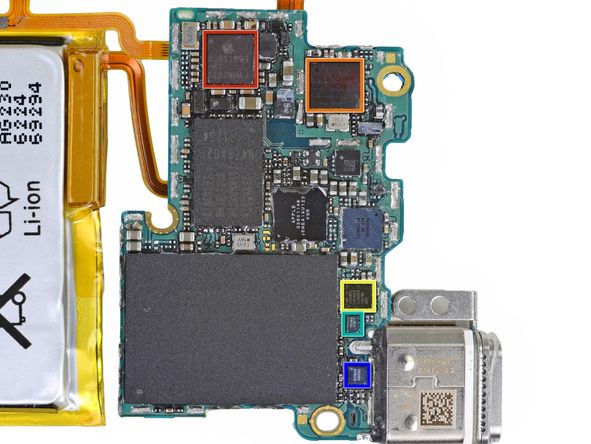

第七代苹果 iPod nano 主板上的芯片

第七代苹果 iPod nano 主板上的芯片:

  • 红框 - 苹果 338S1099 芯片
  • 橙框 - 高通 BCM2078KUBG 蓝牙 + FM广播芯片
  • 黄框 - NXP Semiconductors 1609A1
  • 青框 - 上面写着 75203 23017
  • 蓝框 - 上面写着 75292 98820

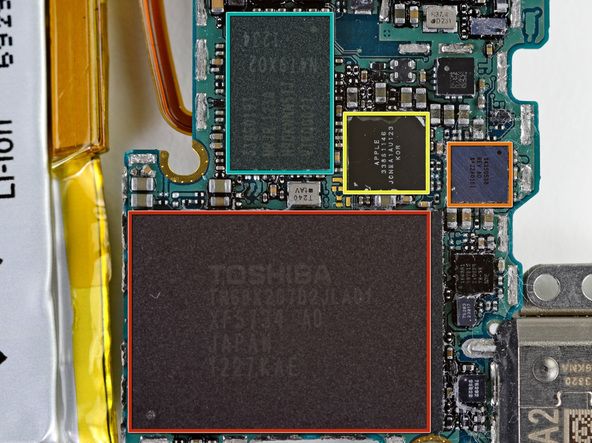

第七代苹果 iPod nano 主板上的芯片

第七代苹果 iPod nano 主板上的其它芯片:

  • 红框 - 东芝 THGBX2G7D2JLA01 16 GB NADA 闪存
  • 橙框 - 德州仪器 343S0538 触屏控制器
  • 黄框 - Apple 338S1146
  • 青框 - 上面写着 339S0193

第七代苹果 iPod nano 的所有零件

拆完了,第七代苹果 iPod nano 的所有零件全家福

内文分页: [1] [2] [3] [4] [5]
