2013 款苹果 MacBook Air 笔记本电脑拆机组图

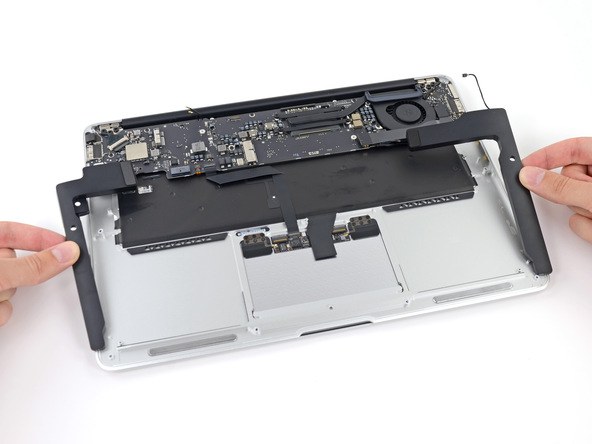

拆下 MacBook Air 机身两侧的两个立体声音箱

2013 款苹果 MacBook Air 笔记本电脑拆机组图

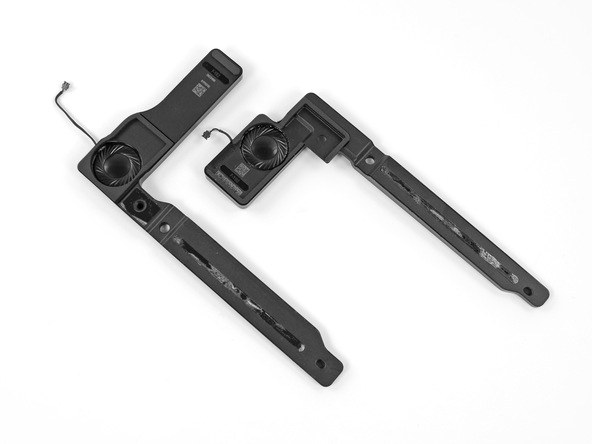

苹果 MacBook Air 笔记本的音箱特写

2013 款苹果 MacBook Air 笔记本电脑拆机组图

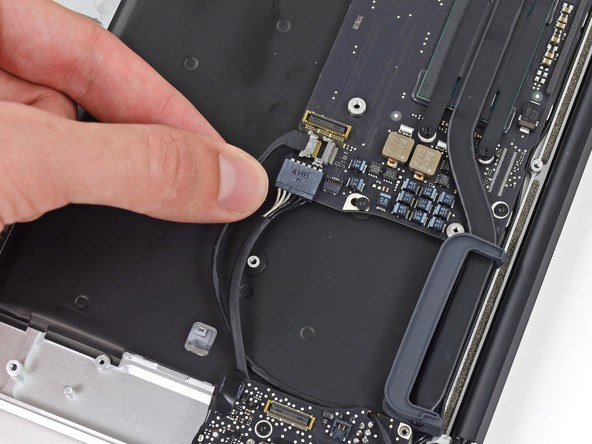

2013 款苹果 MacBook Air 的侧面 I/O 接口部分没什么变化,断开排线。

2013 款苹果 MacBook Air 笔记本电脑拆机组图

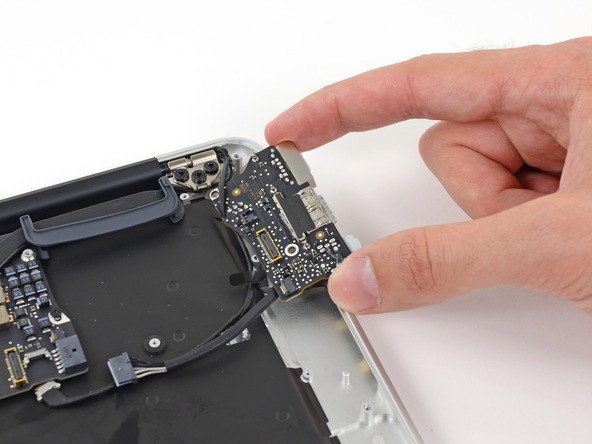

拆下 I/O 接口模块。

2013 款苹果 MacBook Air 笔记本电脑拆机组图

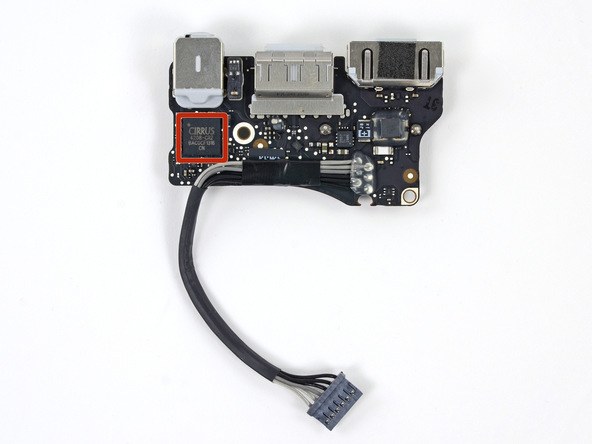

红框标出的是 I/O 接口模块上发现的编号为 4208-CRZ 的 Cirrus  芯片,挨着耳机插口,可能是音频处理器。

2013 款苹果 MacBook Air 笔记本电脑拆机组图

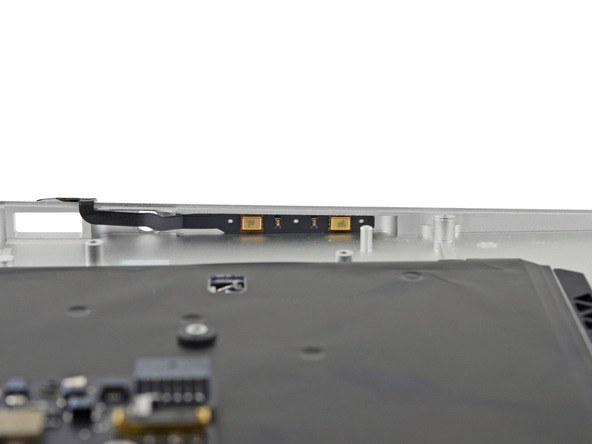

苹果为 2013 款 MacBook Air 升级成了双麦克风。一个用于收集过滤背景噪音,以增强录音和视频通话时的声音质量。

2013 款苹果 MacBook Air 笔记本电脑拆机组图

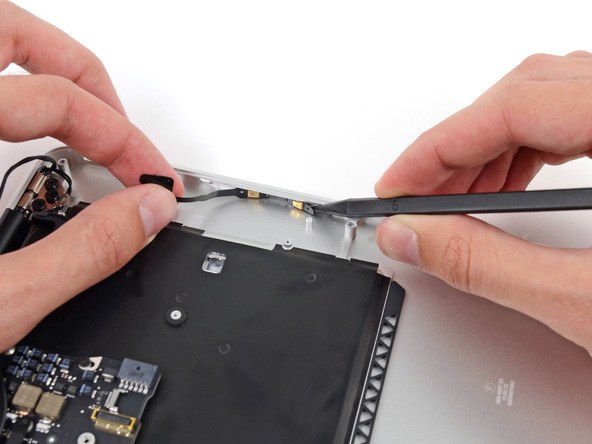

拆下麦克风模块

2013 款苹果 MacBook Air 笔记本电脑拆机组图

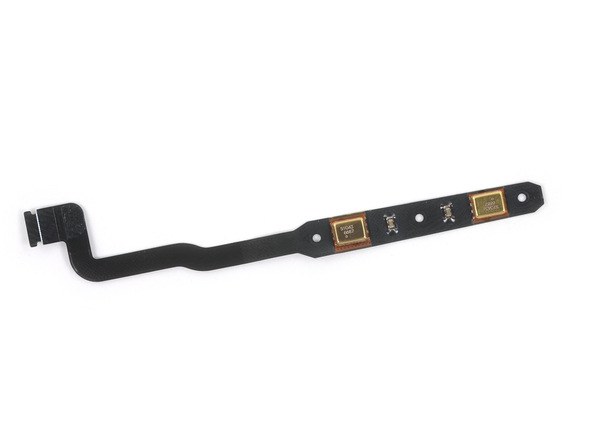

双麦克风特写
