2013 款苹果 Mac Pro 工作站拆机组图

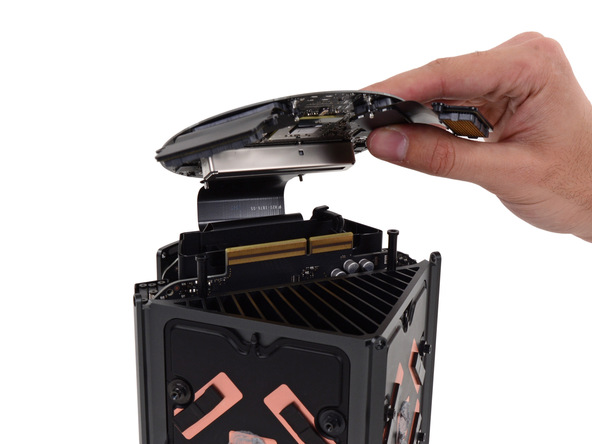

把 Mac Pro 倒过来,拆下位于底部的小小的 “主板”。

2013 款苹果 Mac Pro 工作站拆机组图

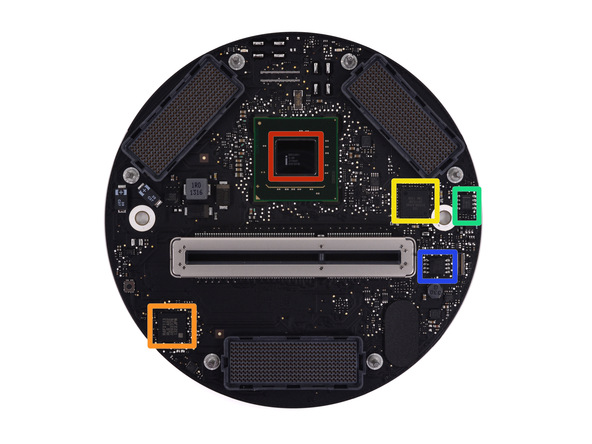

主板上的芯片:

  • 红框 - Intel BD82C602J 平台控制芯片
  • 橙框 - R4F2113 NLG A02 AE03376
  • 黄框 - ICS 932SQL435AL 3817528F
  • 绿框 - 德州仪器 LM393 双路差分比较器
  • MXIC 25L6406E 64 MB CMOS 闪存

2013 款苹果 Mac Pro 工作站拆机组图

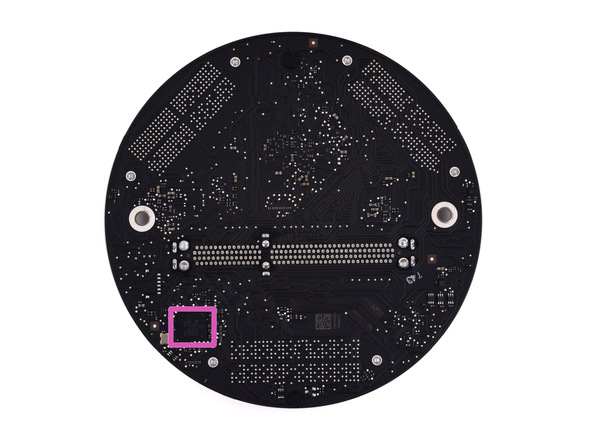

主板背面,紫框标出的是 980 YFC LM4FS1BH 芯片,用途未知,但在 MacBook Air 里也出现了它。

2013 款苹果 Mac Pro 工作站拆机组图

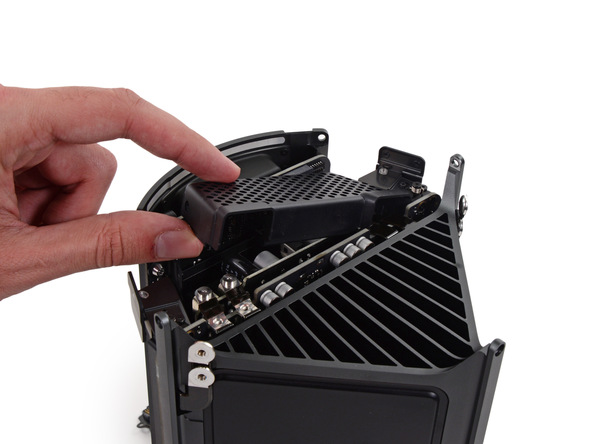

掀开这个黑色的格子,看到藏在 I/O 面板和主板之间的电源了。

2013 款苹果 Mac Pro 工作站拆机组图

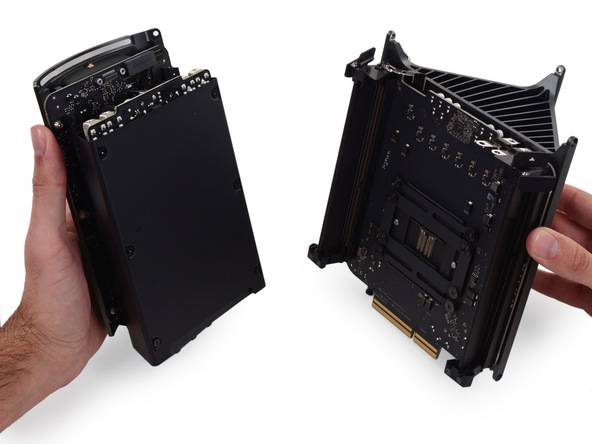

电源和 I/O 面板连在一起拆下来。

2013 款苹果 Mac Pro 工作站拆机组图

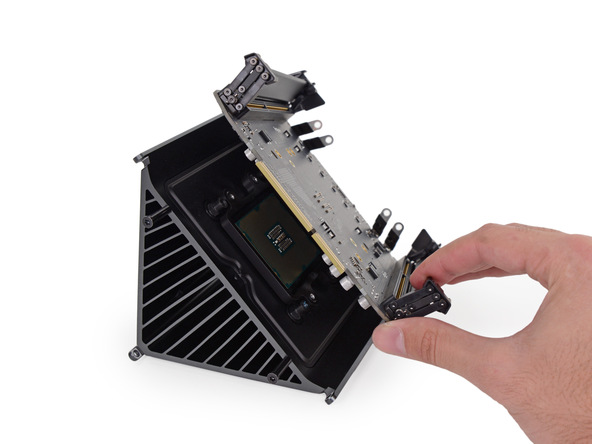

开始拆下 CPU

2013 款苹果 Mac Pro 工作站拆机组图

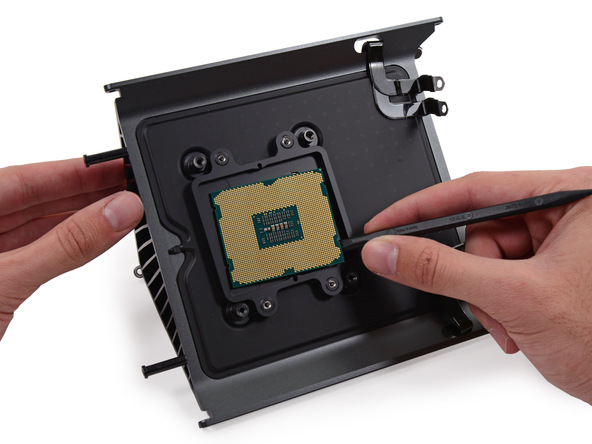

拆的是低配 Mac Pro,所以是 Intel Xeon E5-1620 v2 四核处理器(最高可配 12 核,而且看好,是 Xeon),3.7 GHz 主频可 Turbo Boost 升到 3.9 GHz,10 MB 三级缓存。
