2013 款苹果 Mac Pro 工作站拆机组图

分类:拆机与测试
2014-1-1 18:01

评论(0)
阅读(13885)

Tags:

2013 款苹果 Mac Pro 工作站拆机组图

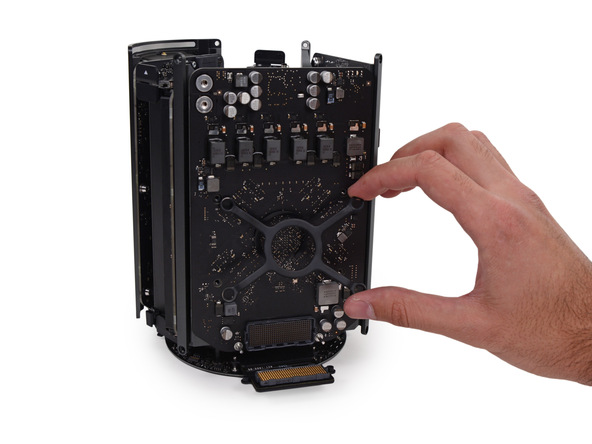

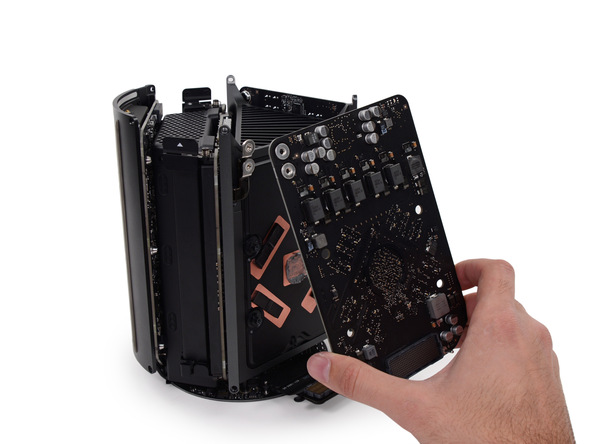

开始拆下显卡

2013 款苹果 Mac Pro 工作站拆机组图

2013 款苹果 Mac Pro 工作站拆机组图

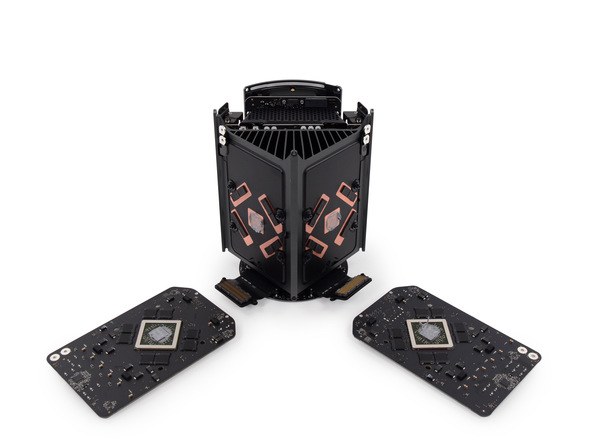

两块显卡取下,CPU 和两颗 GPU 是分别贴在三角形一面上共用中间那个大散热器的。

2013 款苹果 Mac Pro 工作站拆机组图

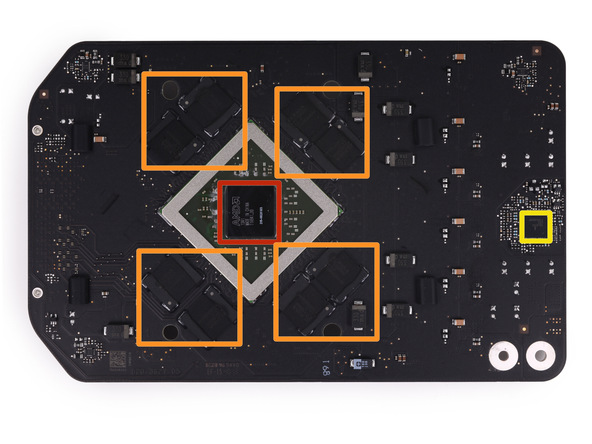

Mac Pro 显卡上的芯片:

  • 红框 - AMD FirePro D300 GPU
  • 橙框 - 2 GB(8 x 2 Gb = 16 Gb = 2 GB)尔必达 DDR5显存,编号 W2032BBBG
  • 黄框 - Intersil ISL 6336 六相位 PWM 控制器

2013 款苹果 Mac Pro 工作站拆机组图

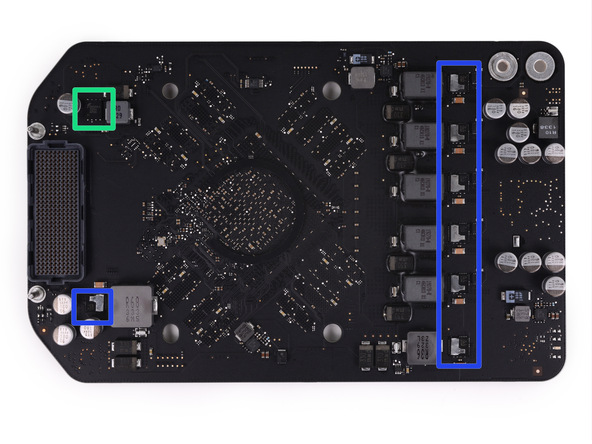

Mac Pro 显卡另一面:

  • 绿框 - 仙童半导体 DD30AJ 芯片
  • 蓝框 - IR C F3575 CCIRP

2013 款苹果 Mac Pro 工作站拆机组图

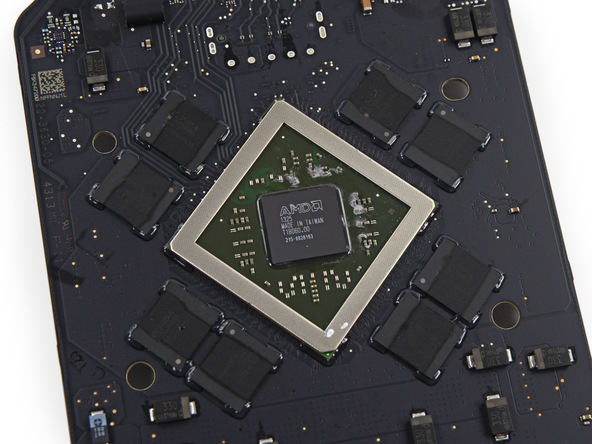

GPU 特写,两块显卡的 GPU分别产自台湾和中国大陆。只有一块显卡(GPU 来自台湾那块)上有前面提到的硬盘仓,不知道未来是不是能在另一块显卡上也加一个扩展硬盘仓。

2013 款苹果 Mac Pro 工作站拆机组图

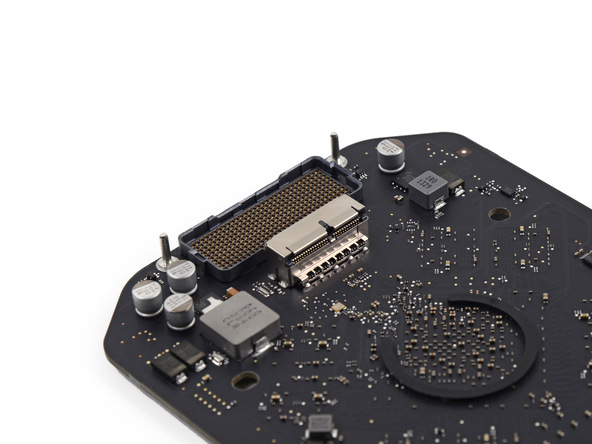

前面提到的很特别的显卡接口特写。

内文分页: [1] [2] [3] [4] [5]
