2013 款苹果 Mac Pro 工作站拆机组图

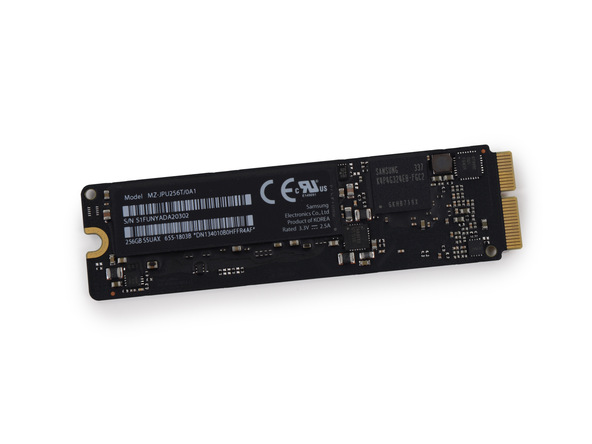

SSD 是三星的,和笔苹果的记本里一样做成长条形以减小体积,也同样使用读写速度快得多的 PCIe 接口。主控芯片编号  S4LN053X01-8030,Flash 颗粒编号 K9HFGY8S5C-XCK0,512 MB 缓存的编号 K4P4G324EB

2013 款苹果 Mac Pro 工作站拆机组图

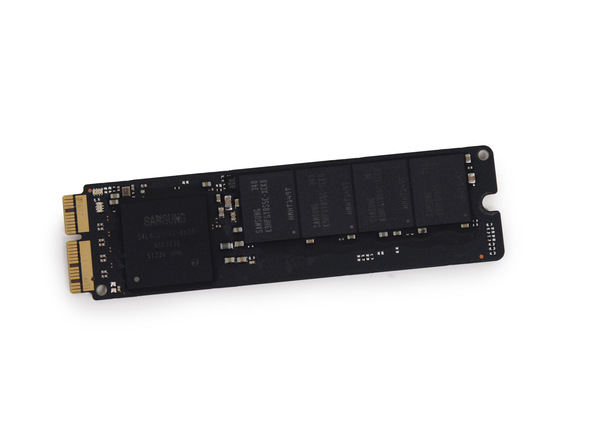

硬盘背面。

2013 款苹果 Mac Pro 工作站拆机组图

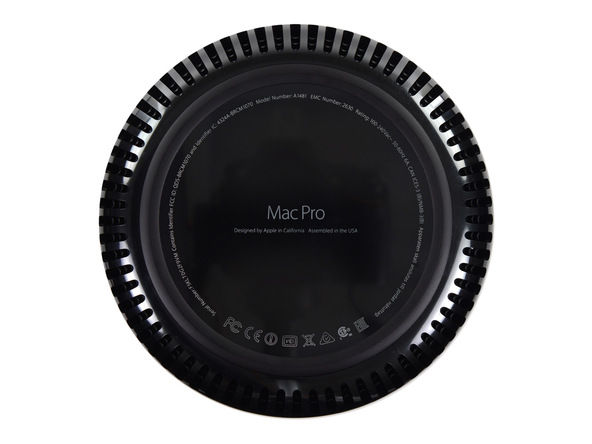

Mac Pro 底部,名字旁边写着型号:A1481,四周一圈进气孔。此外,100-240 伏的电源,世界各地电压不同的地方都能直接用。

2013 款苹果 Mac Pro 工作站拆机组图

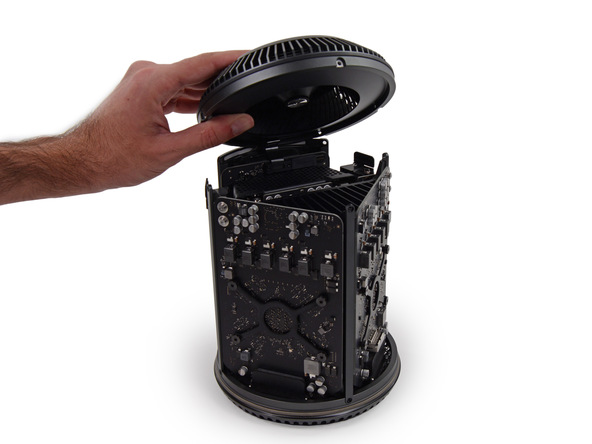

取下顶部的风扇,剧透,下面会提到,Mac Pro 闲置噪音只有 12 分贝。

2013 款苹果 Mac Pro 工作站拆机组图

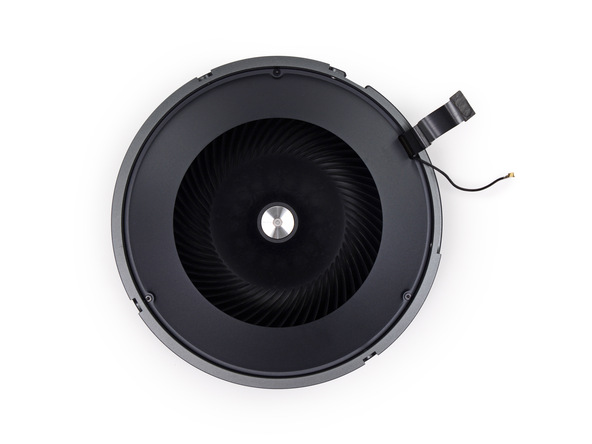

Mac Pro 顶部的风扇特写,整台电脑只有这一个风扇。

2013 款苹果 Mac Pro 工作站拆机组图

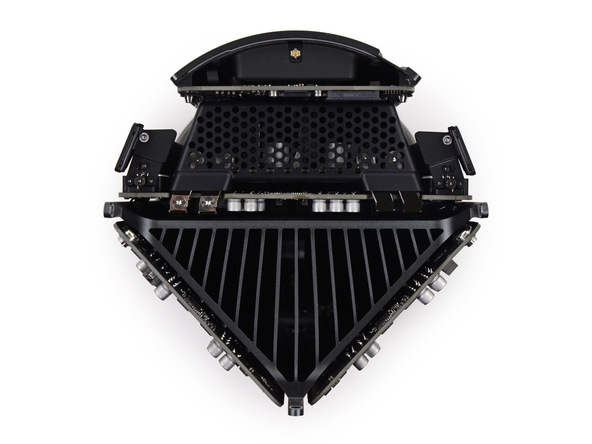

取下风扇后,从顶部向下看。一大块三角形的散热器,CPU 和两块显卡分别放在它的三个面上。看起来和苹果的新款 AirPort Extreme、Time Capsule 的结构很像。

2013 款苹果 Mac Pro 工作站拆机组图

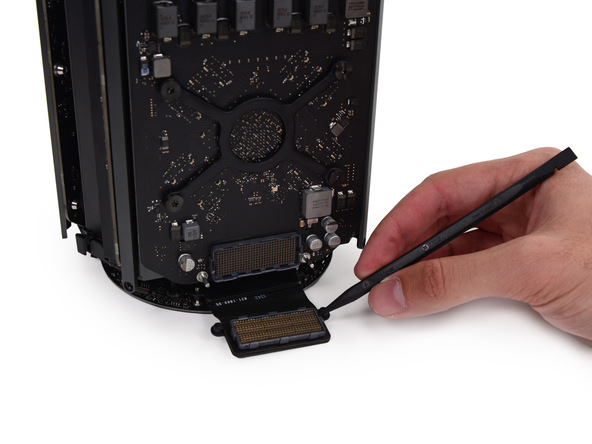

断开显卡的接口,很特殊,很多针。看起来不像传统显卡的 PCI-E 接口,而更像 CPU 接口。应该是苹果自行设计或定制的。
