2013 款苹果 AirPort Extreme 无线基站拆机组图

分类:拆机与测试
2013-6-14 15:33

评论(0)
阅读(14572)

Tags: ,

2013 款苹果 AirPort Extreme 无线基站拆机组图

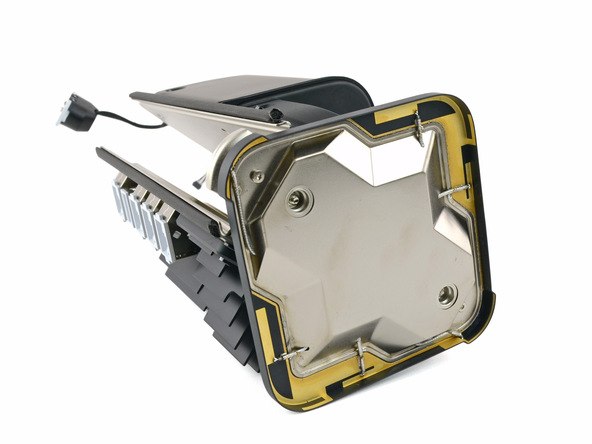

这个角度实际上是从 AirPort Extreme 主机顶部往下看的

2013 款苹果 AirPort Extreme 无线基站拆机组图

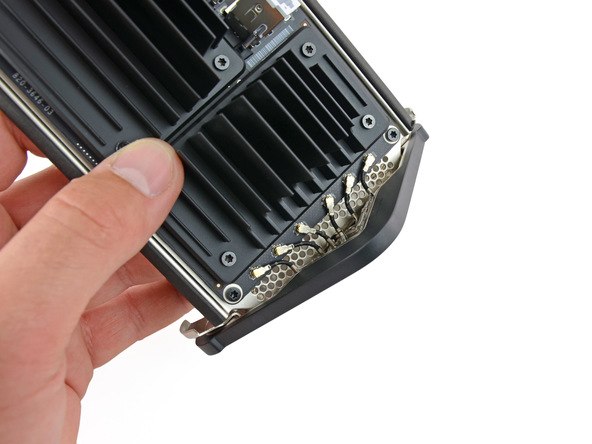

这些黑色的金属片就是天线,从上一代的 3 根增加到了 6 根(其中三根用于 2.4GHz 频段,另外三根用于 5GHz 频段)

2013 款苹果 AirPort Extreme 无线基站拆机组图

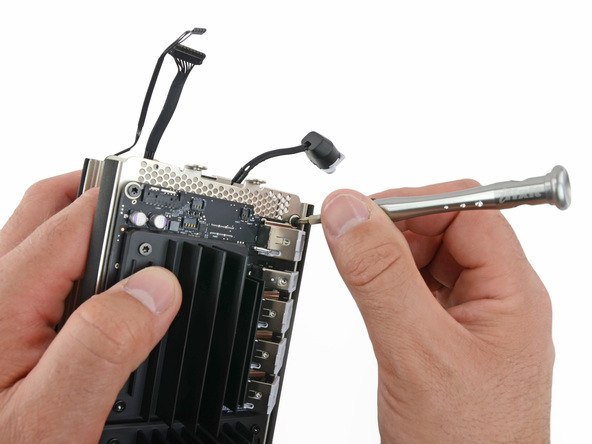

拆下主板固定螺丝

2013 款苹果 AirPort Extreme 无线基站拆机组图

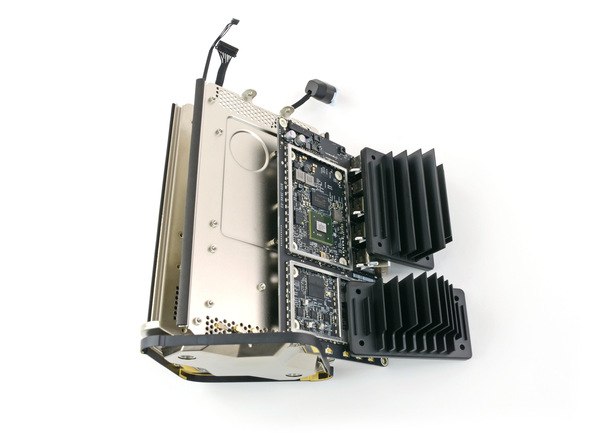

主板从机身上滑出来了

2013 款苹果 AirPort Extreme 无线基站拆机组图

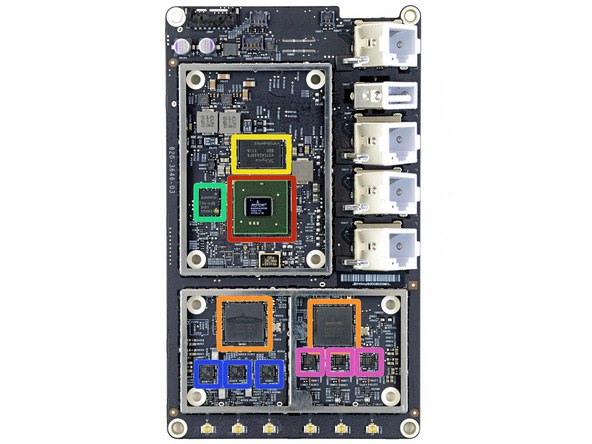

主板正面的芯片:

  • 红框:博通 BCM53019 千兆路由器交换机芯片
  • 橙框:博通 BCM4360KLMG,在《2013 款 MacBook Air 拆机组图》里也出现了这颗芯片。
  • 黄框:海力士 512 MB DDR3 内存,编号 H5TC4G63AFR
  • 青框:美光 32 MB 串行闪存,编号 25Q256A
  • 蓝框:Skyworks 的 5GHz WLAN 功率放大器,编号 5003L1
  • 紫框:Skyworks 的 2.4GHz WLAN 功率放大器,编号 2623L
  • 黑框:TDK TLA-7T201HF

2013 款苹果 AirPort Extreme 无线基站拆机组图

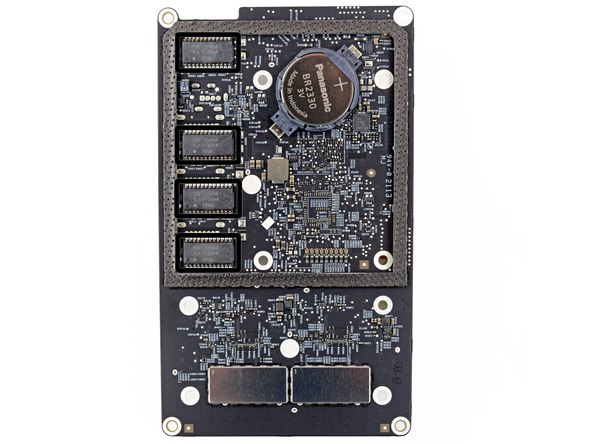

主板反面

内文分页: [1] [2] [3] [4]
