2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

分类:拆机与测试
2013-11-1 19:48

评论(1)
阅读(46140)

Tags: ,

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

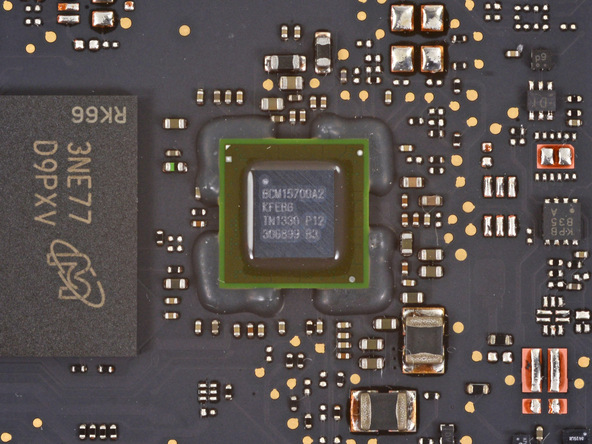

博通 BCM15700A2 特写。

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

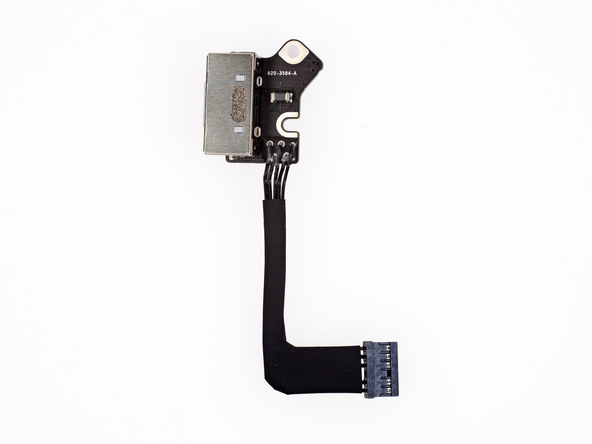

新 rMBP 对 MagSafe 2 接口面板做了略微改进,而且这部分是独立的,坏了更换不会牵连一大串其他侧面接口。

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

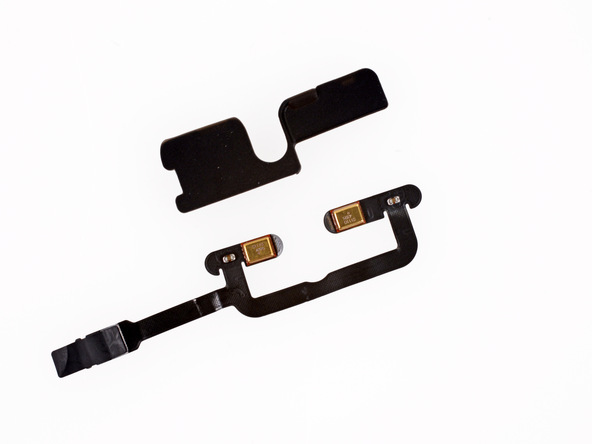

橡胶保护层下面的双麦克风。

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

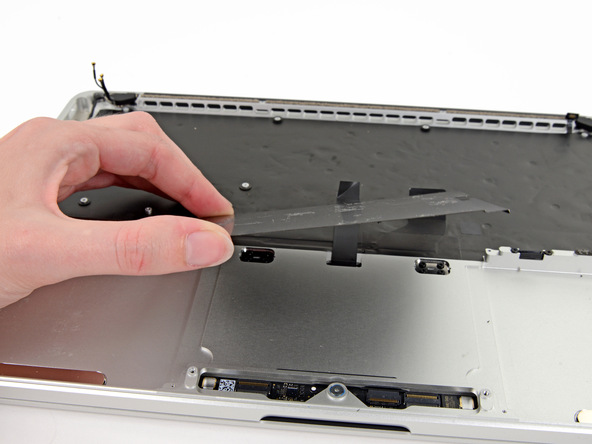

拆下触控板和电池之间的护板。

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

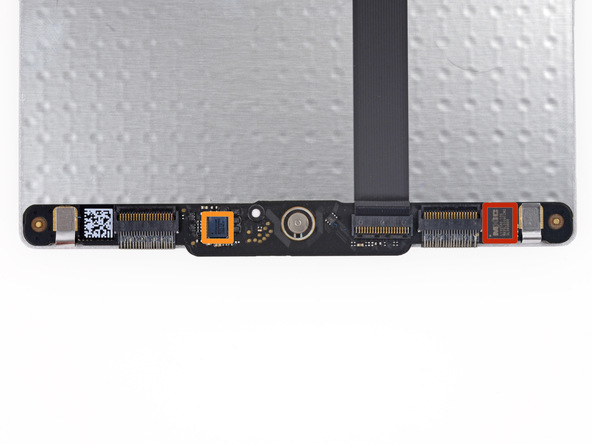

触控板和上一代 rMBP 一样。芯片包括:

  • 红框 - Macronix MX25L2006E 16M-bit CMOS 串行闪存
  • 橙框 - 博通  BCM5976  触控控制器(和 iPhone 5 的触摸屏控制器一样)

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

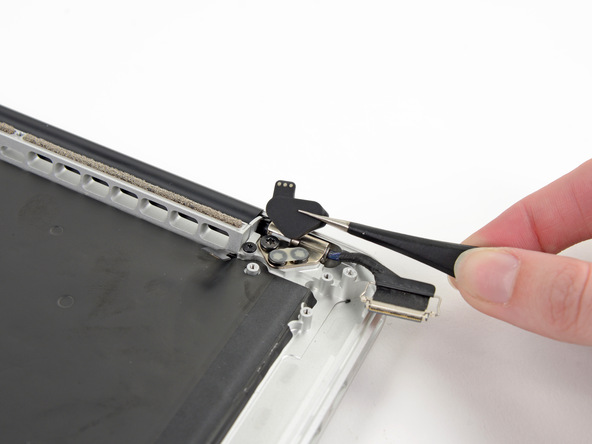

屏幕转轴旁边的螺丝藏在胶布下。

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

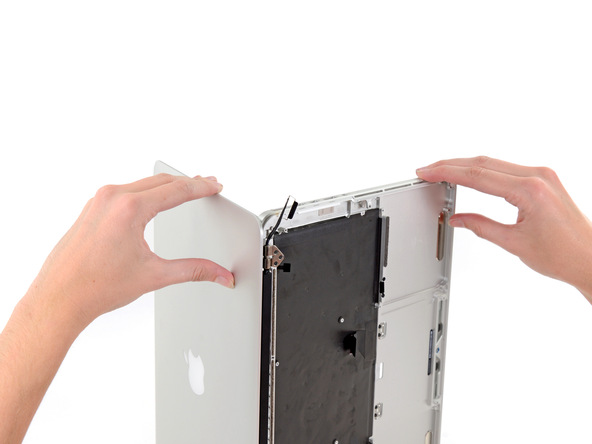

屏幕可以拆下了。

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

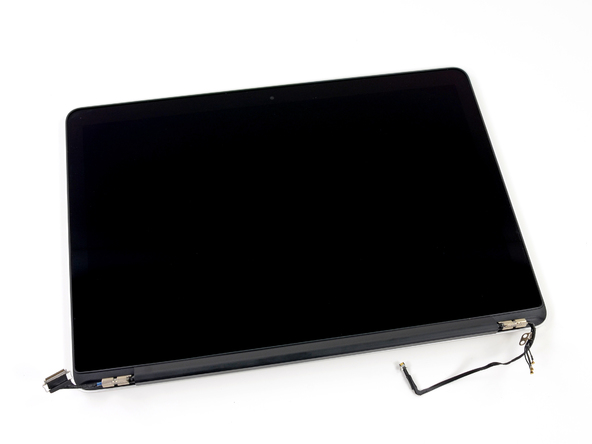

屏幕特写,2560×1600像素超高分辨率。

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

拆机结束,零件全家福。

内文分页: [1] [2] [3] [4] [5]
