2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

分类:拆机与测试
2013-11-1 19:48

评论(1)
阅读(46136)

Tags: ,

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

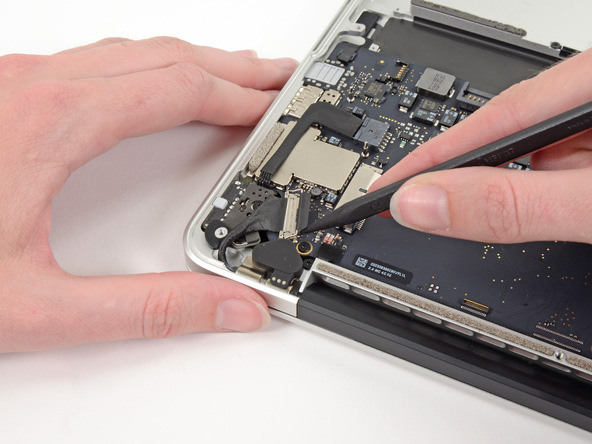

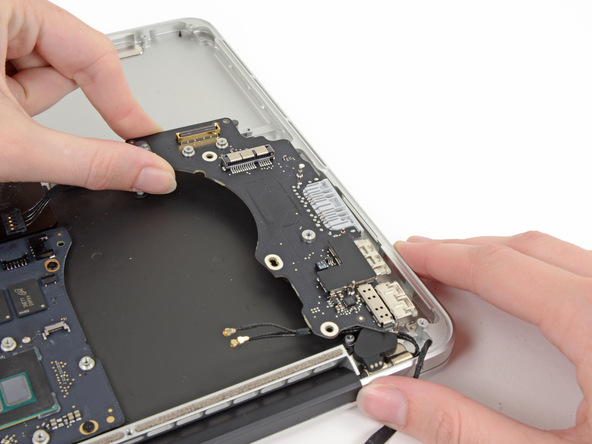

拆下侧面的 I/O 接口面板。

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

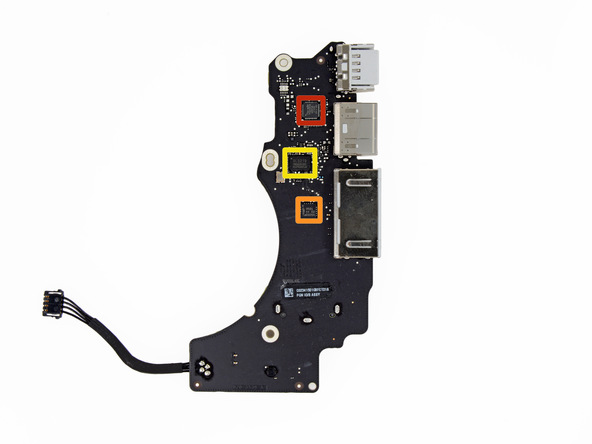

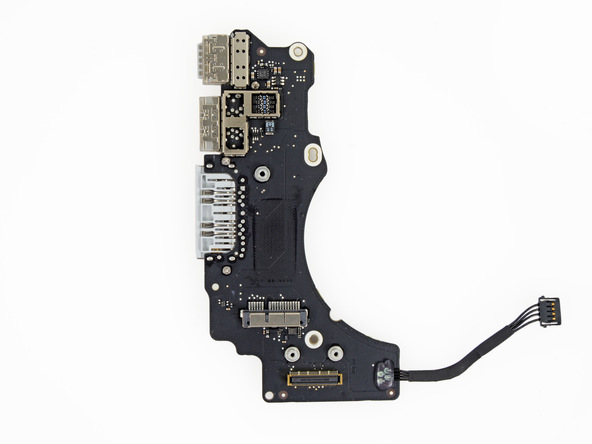

I/O 接口面板上的芯片(这部分的芯片和名词都太专业了,我翻译的很吃力。想深挖的话最好去看英文原文):

  • 红框 - Parade Technology PS8401A,用于补偿外接很长的 HDMI 数据线时对视频信号的干扰
  • 橙框 - 带 2-kbit EEPROM 的 NXP Semiconductors PCA9501 8-bit I/O 扩展芯片
  • 黄框 - SDXC 读卡器控制芯片,Genesys Logic GL3219

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

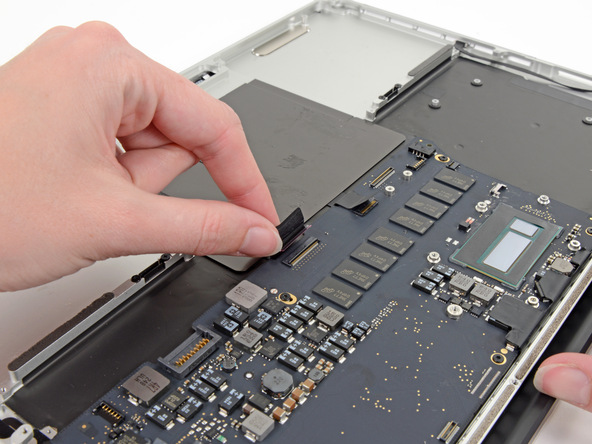

断开几处数据线接口,就可以拆下主板了。

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

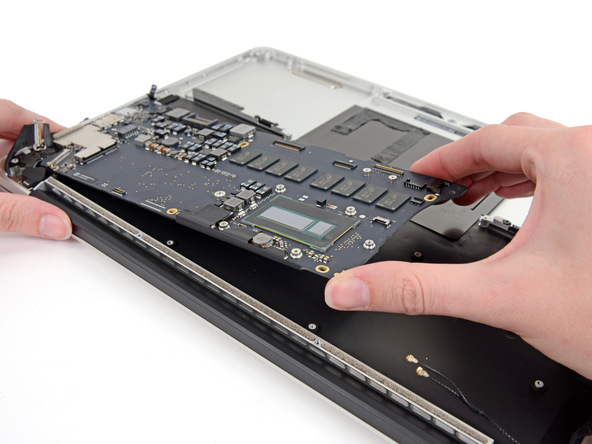

取出主板。

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

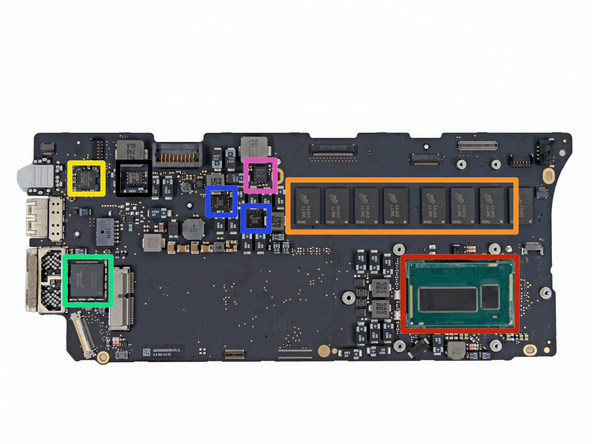

主板正面的芯片:

  • 红框 - Core i5 处理器
  • 橙框 - 镁光 D9PXV DDR3 内存。内存是直接焊在主板上的,买电脑时最好一步到位买大内存款。
  • 黄框 - Cirrus 4208-CRZ 双通道低功耗高清音频编码芯片
  • 绿框 - Intel DSL5520 Thunderbolt 2 控制芯片
  • 蓝框 - 飞兆半导体 DD18BB 220A
  • 紫框 - 德州仪器 58872D TI 37 CF61 E4
  • 黑框 - K03P0 2L4 62DP

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

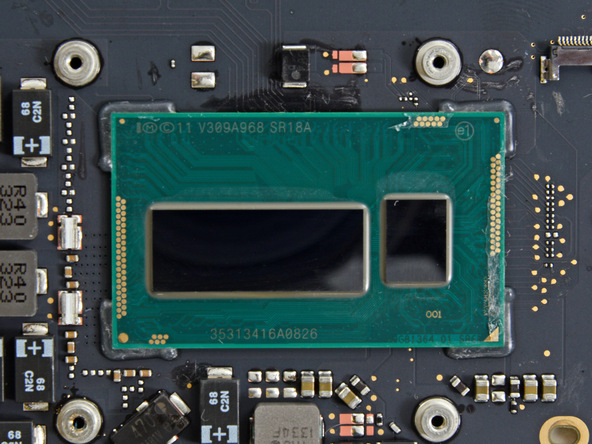

CPU 和 GPU 特写。

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

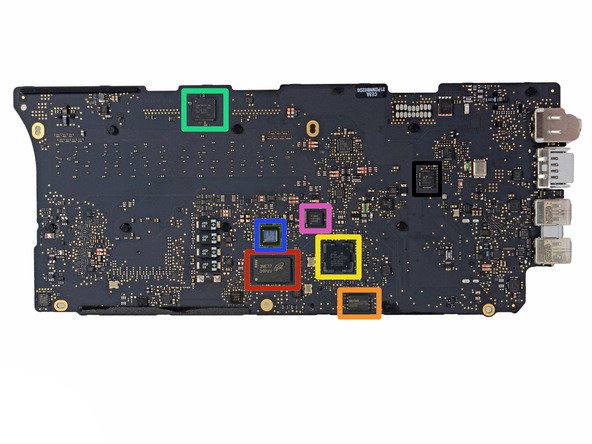

主板背面的芯片:

  • 红框 - 512 MB 镁光 D9PXV DDR3 内存
  • 橙框 - MXIC MX25L6406E 64M-bit CMOS 串行闪存。
  • 黄框 - 德州仪器 Stellaris LM4FS1EH 微控制器
  • 绿框 - Cypress CY8C24794-24LTXI Programmable System-on-Chip
  • 蓝框 - 博通 BCM15700A2
  • 紫框 - P13WVR 12612NEE
  • 黑框 - Linear Technology LT3957 B29255
