2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

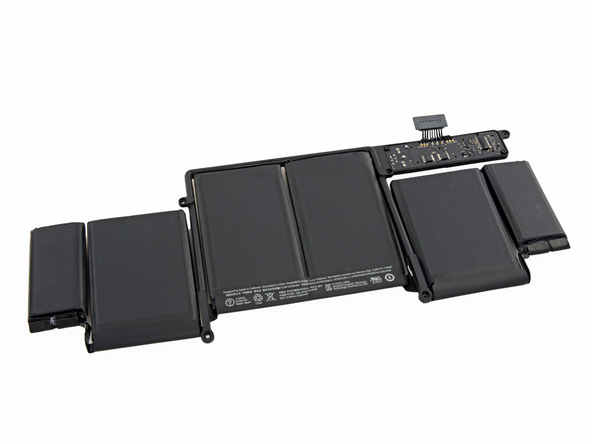

电池一共六块,11.34 V,71.8 Wh。容量比上一代少了一点,但新处理器和新系统都更省电,所以续航时间仍然长达 9 小时。

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

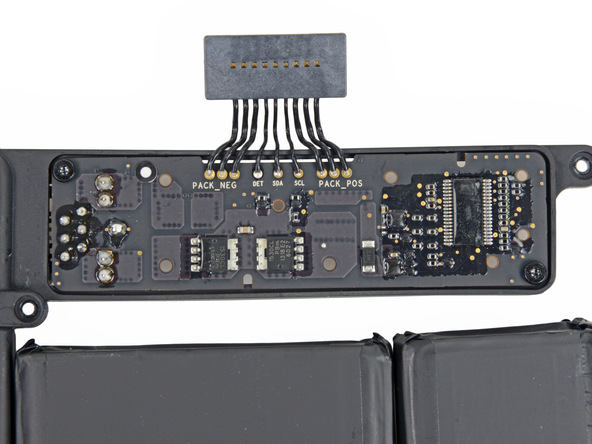

电池和主板的接口改进后比上一代好多了。

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

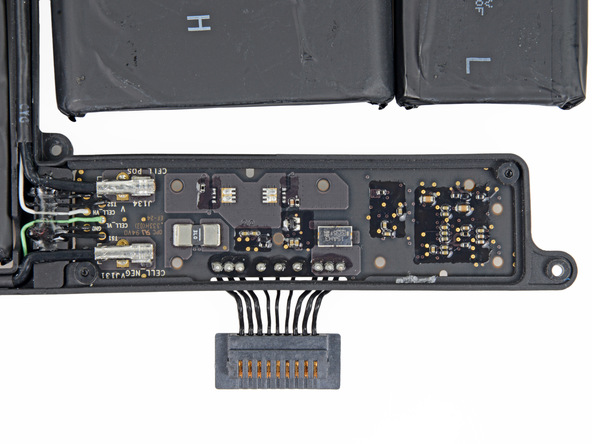

电力接口另一面。

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

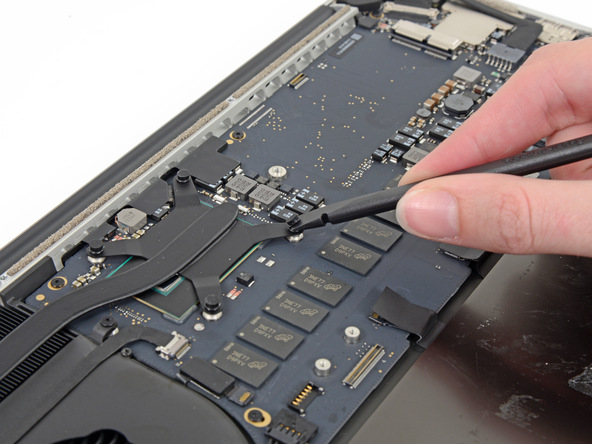

下面要拆掉热管散热器,由于因特尔新的 Haswell 处理器和 Iris GPU非常省电发热量非常低,苹果把上一代的两组散热器合并成了一组。

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

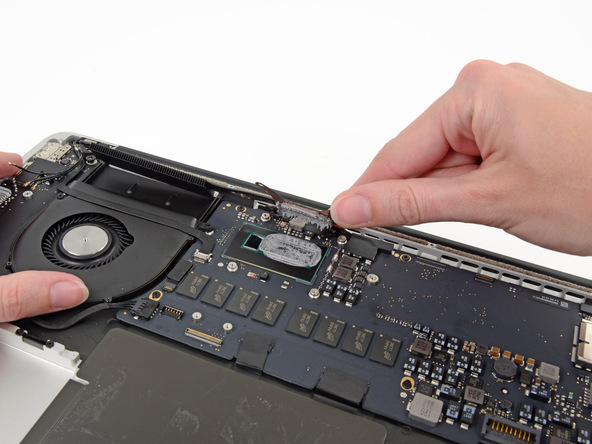

热管下面的 CPU 和 GPU 露出来了,挨在一起公用一组热管,然后热量导到风扇那里吹出去。

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

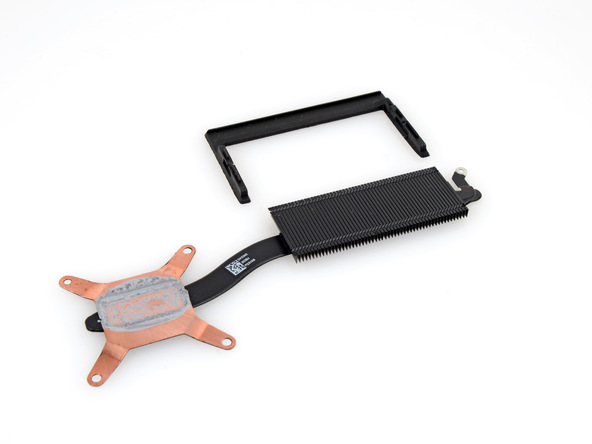

热管散热器特写。

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

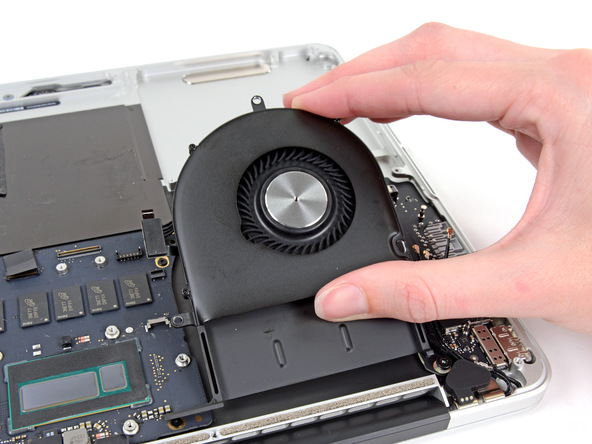

拆下风扇。

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

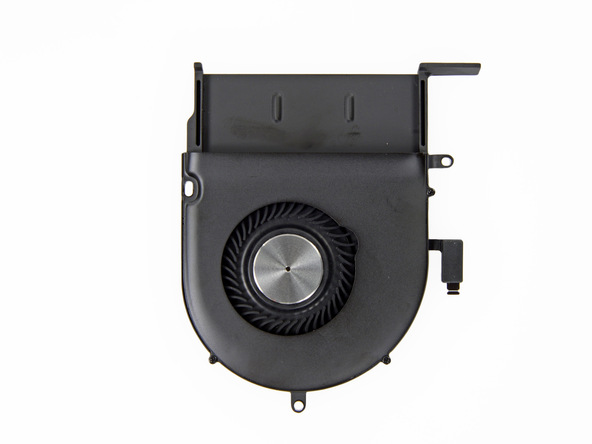

风扇正面特写。iFixit 没说,但应该和上一代 rMBP 一样用的是非对称风扇,以消除共振降低噪音。

2013 款 13 寸 苹果 MacBook Pro Retina 笔记本拆机组图

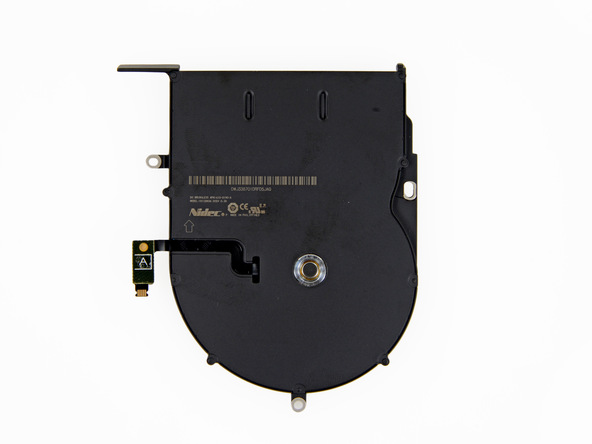

风扇背面特写。
