2012 款 Retina 屏苹果 MacBook Pro 笔记本电脑拆机组图

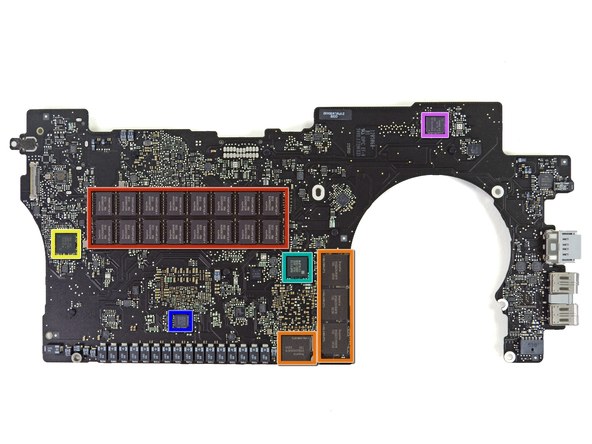

2012 款 Retina 屏苹果 MacBook Pro 笔记本的电脑主板背面照片,方框标出的芯片依次是:
- 海力士 H5TC2G83CFR,DDR3L 内存
- 橙框:海力士 H5G02H24AFR 显存颗粒
- 黄框:德州仪器 Stellaris LM4FS1AH 微控制器
- 绿框:R4F2113
- 蓝框:Maxim MAX15119
- 紫框:Cypress 半导体公司的 CY8C24794-24L

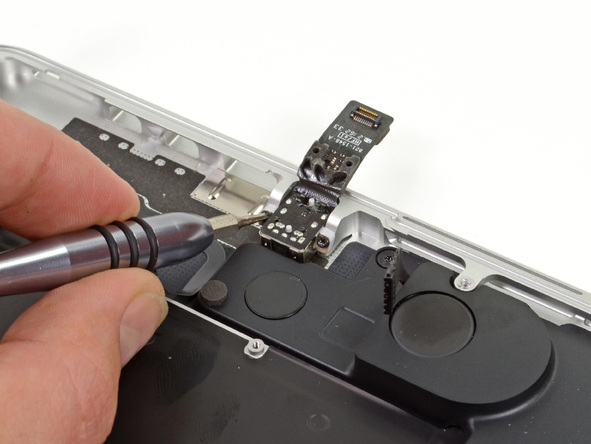

开始拆 Retina 屏 MacBook Pro 的耳机孔

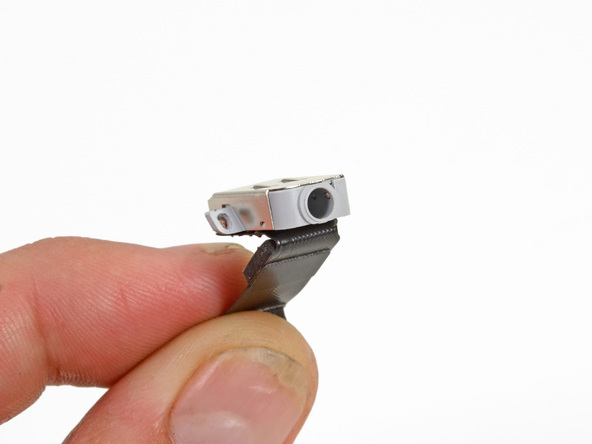

2012 款 Retina 屏苹果 MacBook Pro 笔记本电脑耳机孔特写

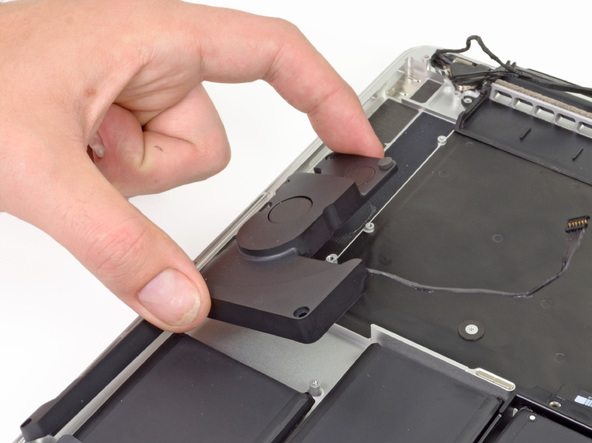

拆下 Retina 屏 MacBook Pro 的扬声器,机身左右各一只

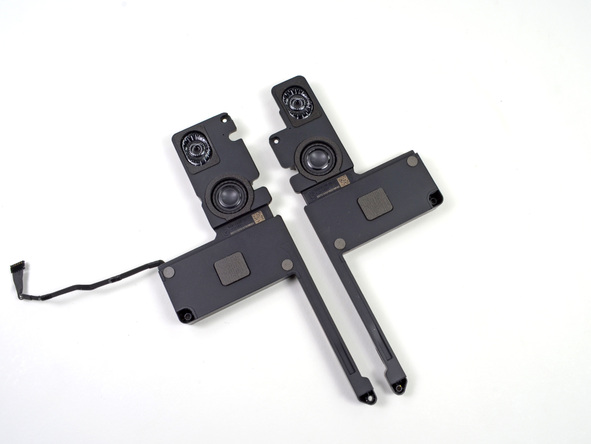

两只扬声器特写

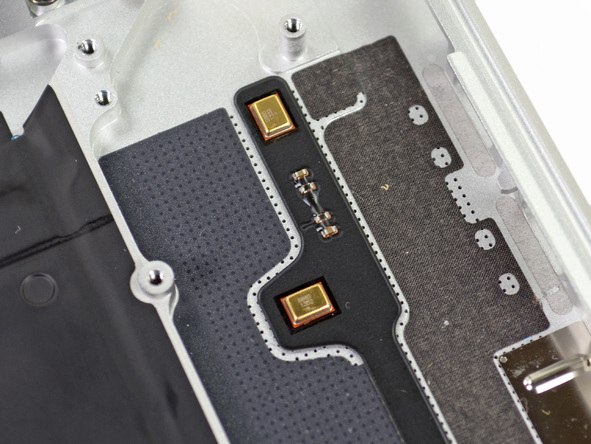

双定向式麦克风位于左侧扬声器的排线上,“adaptive beam-forming algorithm” 技术减少背景噪音,增强视频通话时的音质。

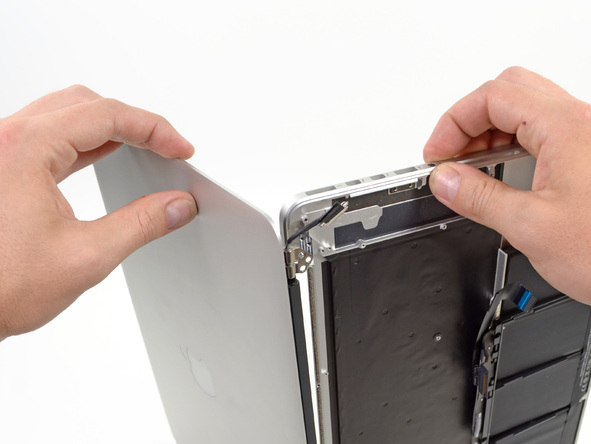

拆下屏幕,2880 × 1800 像素,IPS 面板。

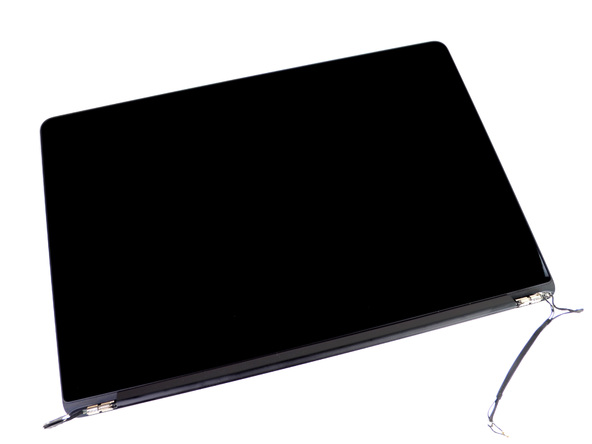

2012 款 Retina 屏苹果 MacBook Pro 笔记本电脑的液晶面板特写
2012 款 Retina 屏苹果 MacBook Pro 笔记本电脑的零件全家福,拆机结束。
