2012 款 Retina 屏苹果 MacBook Pro 笔记本电脑拆机组图

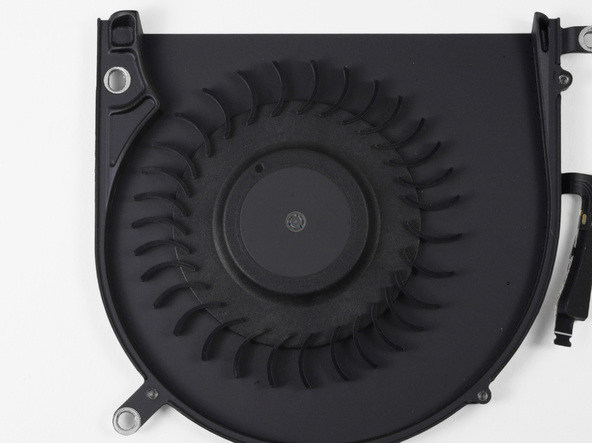

和新款 MacBook Air 一样,Retina 屏苹果 MacBook Pro 也采用各片扇叶间距不同的非对称设计的风扇,以减少噪音。

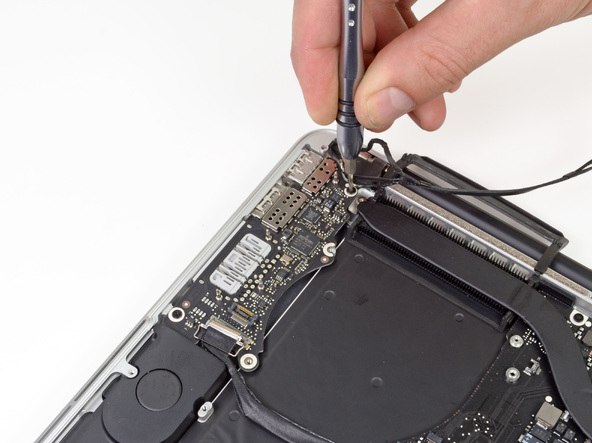

下面拆机身侧面的 I/O 接口部分

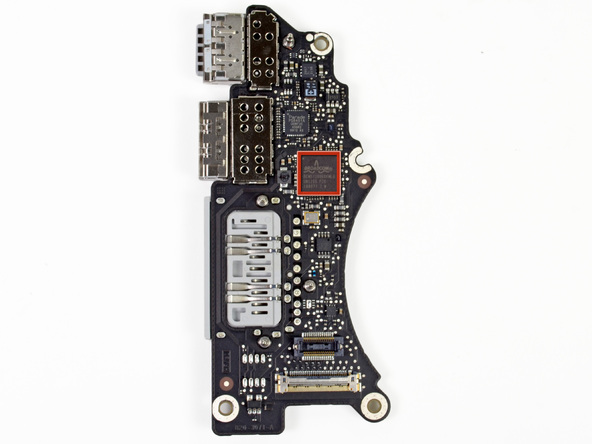

红框标出的是博通 BCM57100 控制器

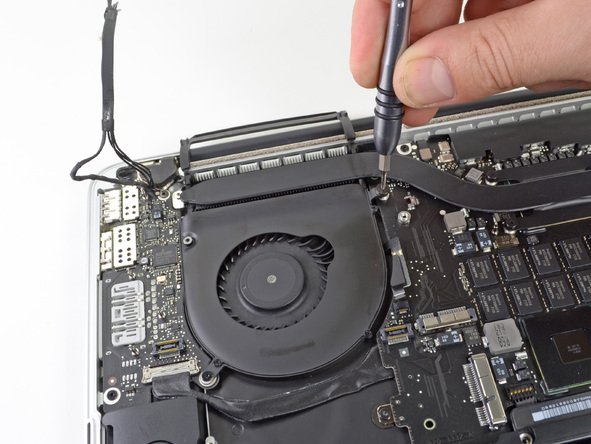

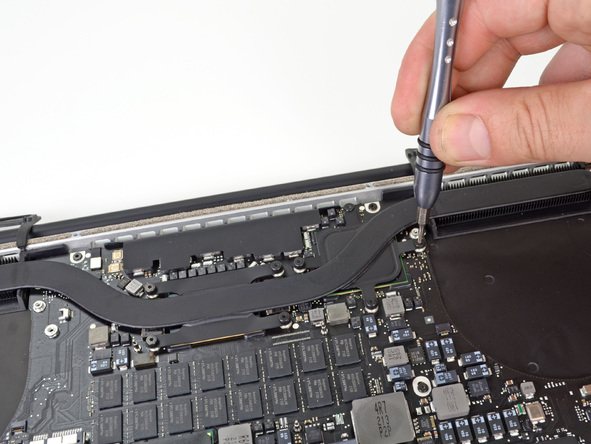

拆下热管散热器的固定螺丝,CPU 和 GPU 的热量通过热管传到中部屏幕转轴处两个风扇口吹出。

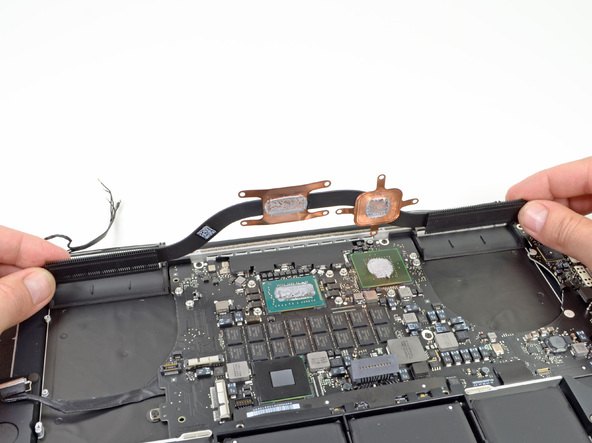

取下热管散热器,CPU 和 GPU 露出来了。

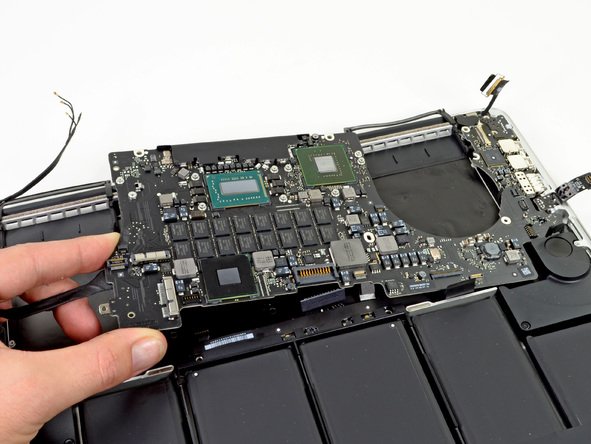

取出电脑主板
2012 款 Retina 屏苹果 MacBook Pro 笔记本的电脑主板正面照片,方框标出的芯片依次是:
- 红框:GPU,NVIDIA GeForce GT 650M
- 橙框:CPU,Intel Core-i7 3720QM,内置 Intel Graphics HD 4000 集成显卡
- 黄框:Intel E208B284 平台控制器
- 绿框:海力士 H5TC2GB3CFR DDR3L 内存(没错,内存焊在主板上不能换了。还好标配 8GB 选配 16GB 够用了)
- 蓝框:Intel DSL3510L Thunderbolt 控制器
