2012 款 Retina 屏苹果 MacBook Pro 笔记本电脑拆机组图

分类:拆机与测试
2012-6-15 01:47

评论(0)
阅读(19007)

Tags: ,
    苹果公司刚刚在 WWDC 大会上发布了一堆新品。继昨天的2012 款苹果 MacBook Air 拆机组图之后,今天继续翻译 iFixit 的拆机报告,看看本次发布会的硬件主角: Retina 屏苹果 MacBook Pro 内部结构与零件。图片很多,请耐心等待网页加载。

2012 款 Retina 屏苹果 MacBook Pro 笔记本电脑的所有零件

    先放出最终结果吊胃口

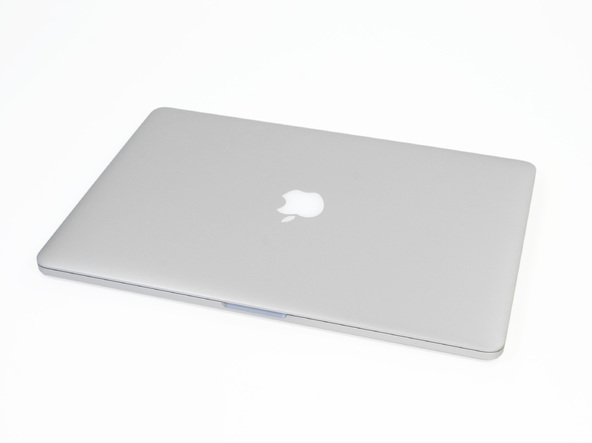

2012 款 Retina 屏苹果 MacBook Pro 笔记本

    拆机主角:Retina 屏 MacBook Pro 笔记本当年,超高分辨率屏幕+ MacBook Pro 的硬件 + MacBook Air 的厚度。详细介绍看苹果官网吧:http://www.apple.com.cn/macbook-pro/

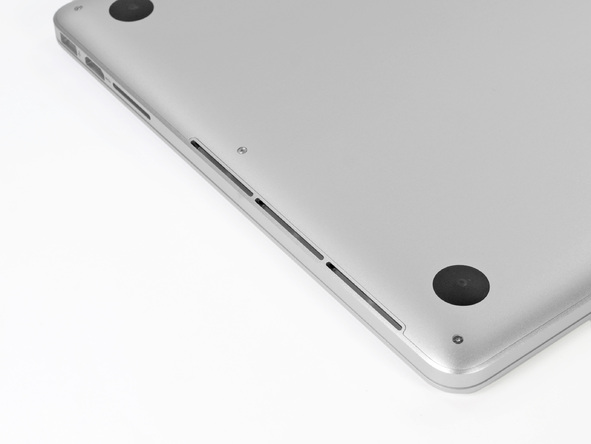

2012 款 Retina 屏苹果 MacBook Pro 笔记本底部散热孔

    苹果终于在笔记本底部左右两侧开了散热孔(我到现在也没搞清楚自己这台 MacBook Pro 从哪里进风)

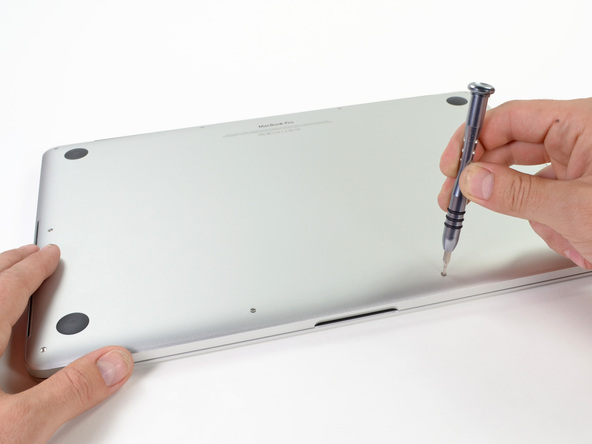

2012 款 Retina 屏苹果 MacBook Pro 笔记本电脑拆机

    拆下 MacBook Pro 机身底部四周的螺丝

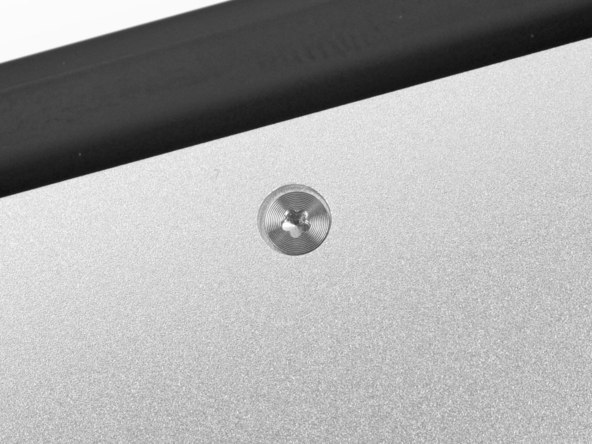

2012 款 Retina 屏苹果 MacBook Pro 笔记本底盖的 Pentalobe 螺丝

    为了防止普通人拆机,苹果在 2012 款 Retina 屏 MacBook Pro 上又用了凹痕特殊的 Pentalobe 螺丝

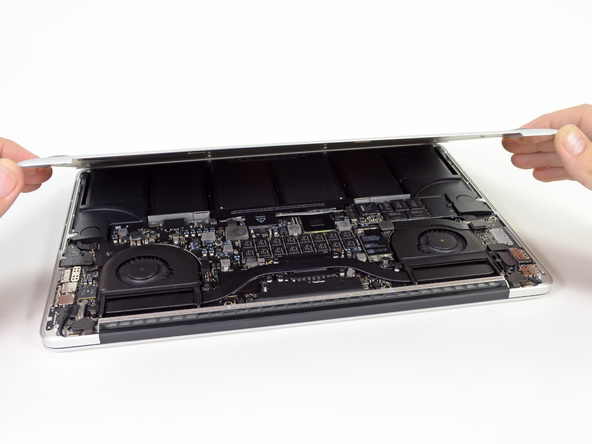

2012 款 Retina 屏苹果 MacBook Pro 笔记本电脑拆机

    从转轴一侧掀开后盖

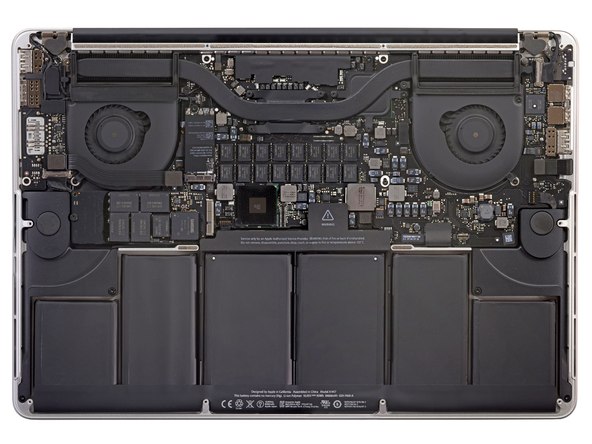

2012 款 Retina 屏苹果 MacBook Pro 笔记本机身内部结构一览

    2012 款 Retina 屏苹果 MacBook Pro 机身内部一览,又见巨大的电池。想看更大尺寸照片的话, 点击这里

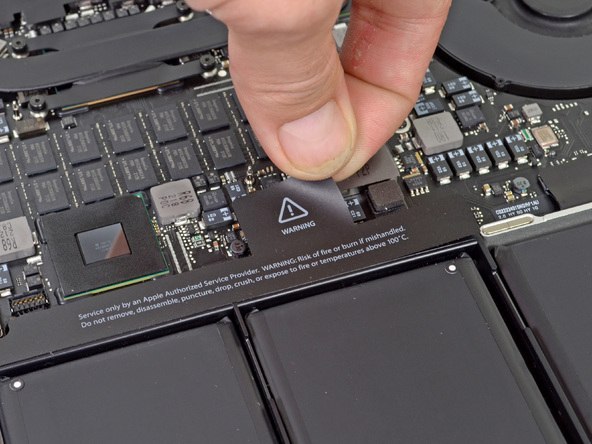

2012 款 Retina 屏苹果 MacBook Pro 笔记本电脑拆机

    撕掉警告标签,准备拆下电池。容量 95 Wh(老款为 77.5 Wh)续航时间 7 小时。

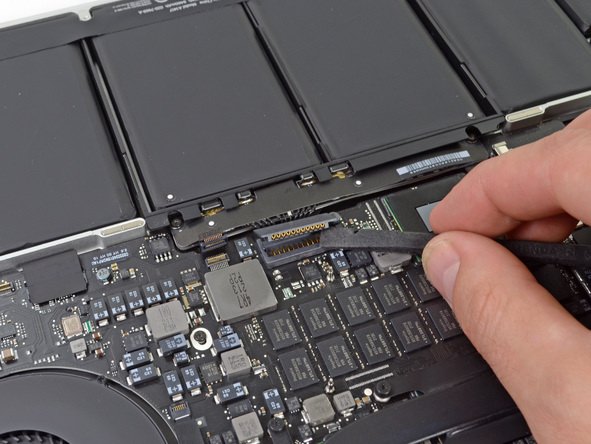

2012 款 Retina 屏苹果 MacBook Pro 笔记本电池与主板间的排线

    拔下电池与主板间的排线,接口就在那张警告标签下面。
