2012 款苹果 Mac mini 拆机组图,看看苹果新 “饭盒” 的内部构造和零件吧

分类:拆机与测试
2012-11-1 00:07

评论(0)
阅读(22312)

Tags: ,

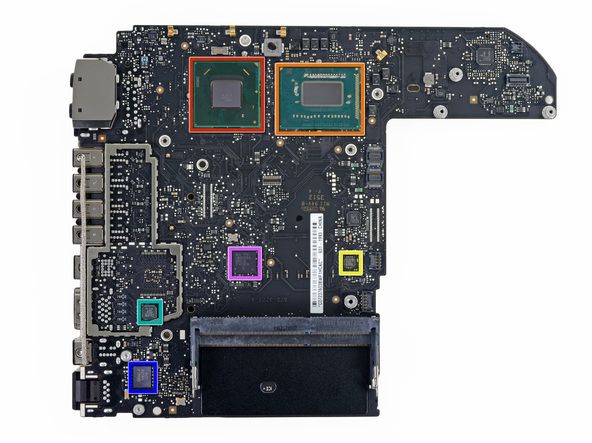

2012 款苹果 Mac mini 的电脑主板

Mac mini 电脑主板背面的芯片:

  • 红框 - Intel E224B809 集成控制器
  • 橙框 - CPU,低配 双核 i5,高配四核 i7
  • 黄框 - SMSC1428-7 系统管理总线和温度传感器
  • 绿框 - Parade PS8401A,HDMI、DVI 视频信号转换器
  • 蓝框 - AELTA 8904C-F
  • 紫框 - LM4FS1AH

2012 款苹果 Mac mini 拆机组图

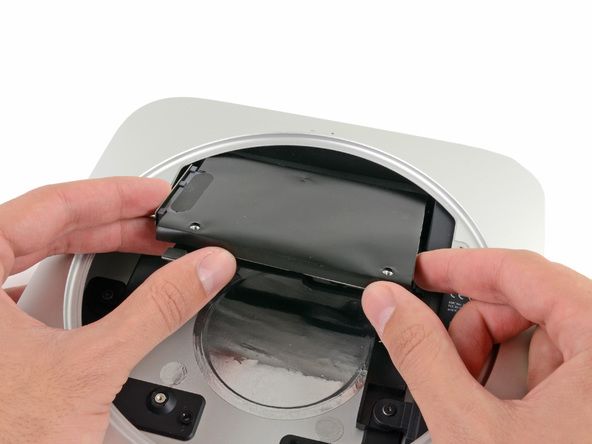

从机身里取出 Mac mini 的硬盘。

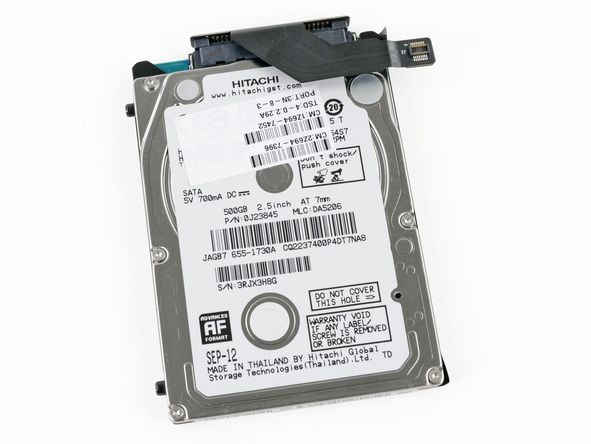

2012 款苹果 Mac mini 的硬盘

这台低配款 Mac mini 用的是日立的 500 GB 5400 转硬盘。高配款为 1TB 硬盘,可选配 256 GB 固态硬盘或者 1TB 的苹果 Fusion Drive 固态/机械混合硬盘(128 GB 固态硬盘 + 1TB 机械硬盘,速度和容量都有了,系统自动分配文件到两块盘上)。

2012 款苹果 Mac mini 拆机组图

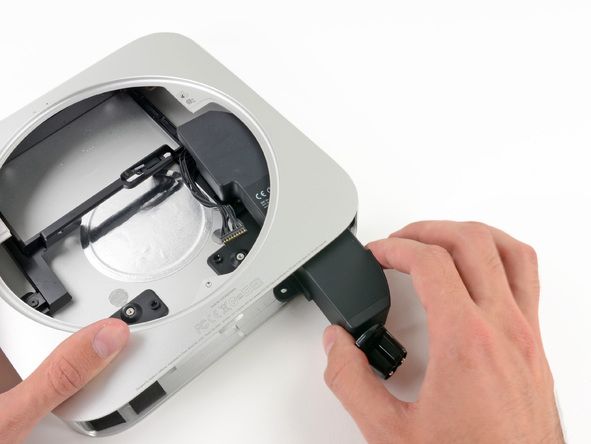

从机身里抽出 Mac mini 的电源。

2012 款苹果 Mac mini 的电源

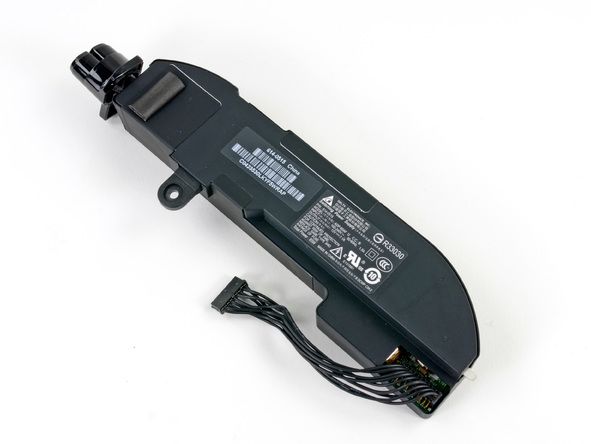

Mac mini 的电源特写,85 瓦,和 15、17 寸 MacBook Pro 的电源功率一样。

2012 款苹果 Mac mini 的电源

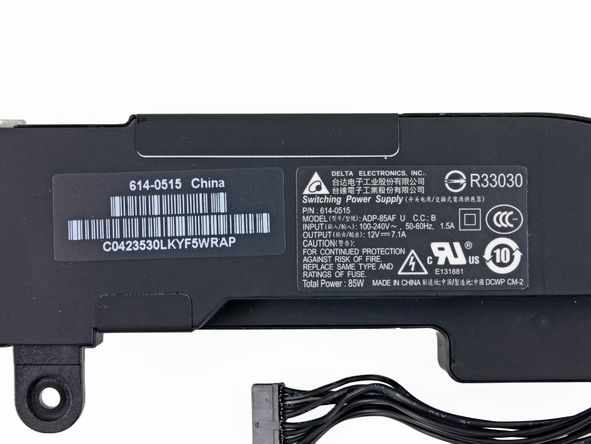

Mac mini 的电源特写,台达制造的。

2012 款苹果 Mac mini 拆机组图

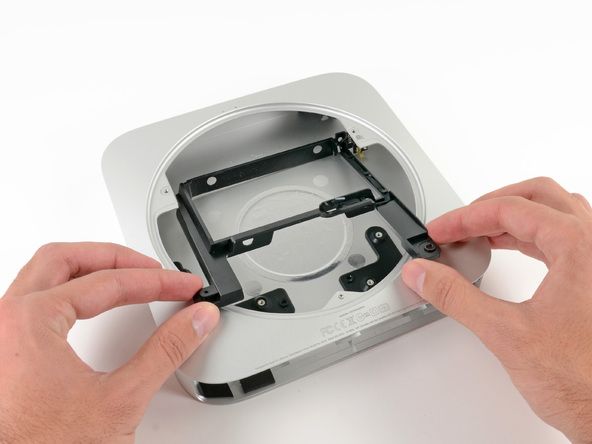

取出 Mac mini 机身里的的支架。

2012 款苹果 Mac mini 的所有零件

2012 款苹果 Mac mini 拆机结束,这是所有零件。

内文分页: [1] [2] [3] [4]
