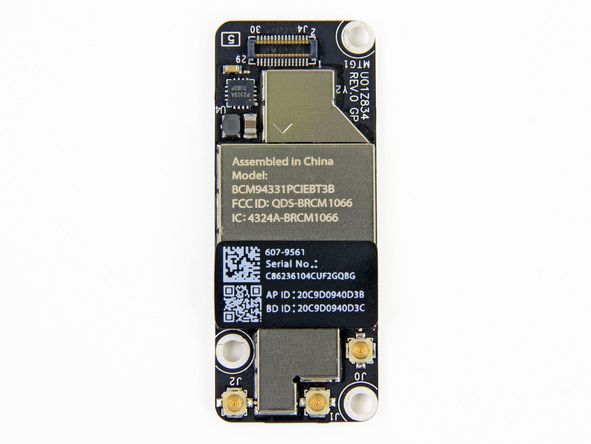

Mac mini 无线网卡特写，下一步拆掉屏蔽罩就能看到具体芯片了。

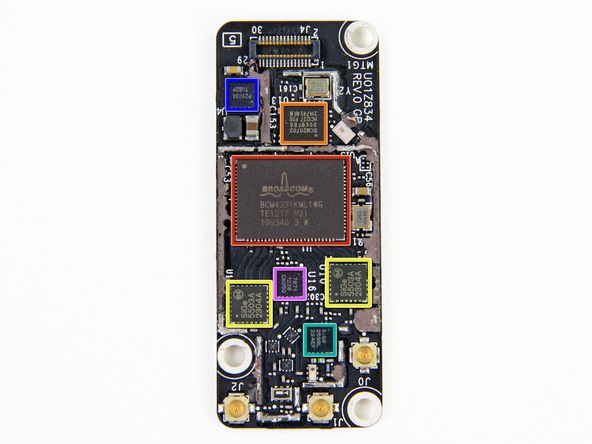

Mac mini 无线网卡上的芯片：

• 红框 - 博通 BCM4331，802.11 a/b/g/n Wi-Fi 芯片
• 橙框 - 博通 BCM20702，蓝牙 4.0 芯片
• 黄框 - SiGe 半导体的 5503A 2304A 双频 802.11a/b/g/n 无线芯片
• 绿框 - SiGe 2598L
• 蓝框 - P2303A TUB2P
• 紫框 - 7871 1228 C6050

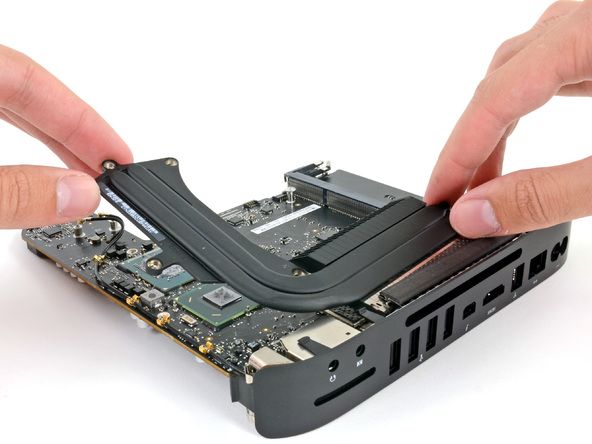

拆 Mac mini 的热管散热器。热量被它从照片左手位置 CPU 等芯片处（已经能看到了）带到照片右手位置的风扇那里吹出去。

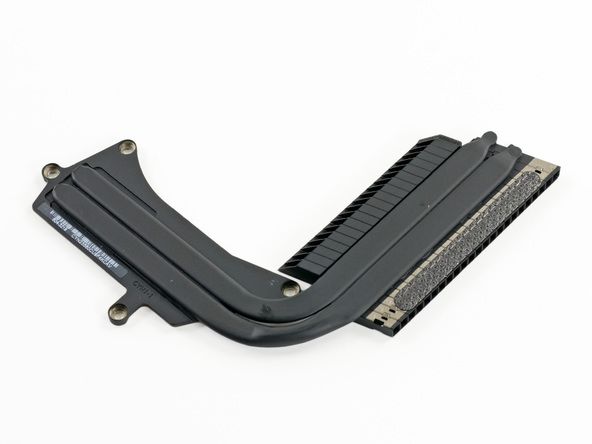

Mac mini 的热管散热器特写。

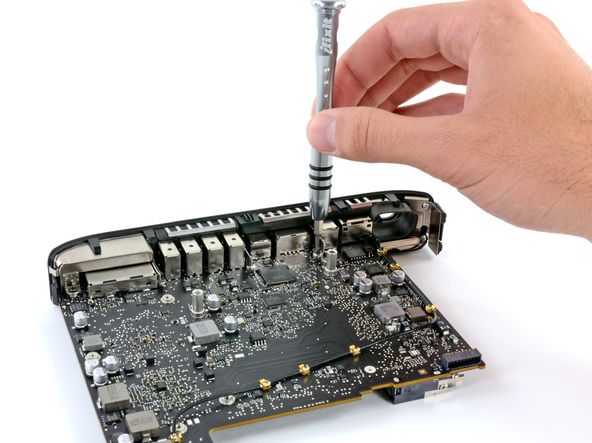

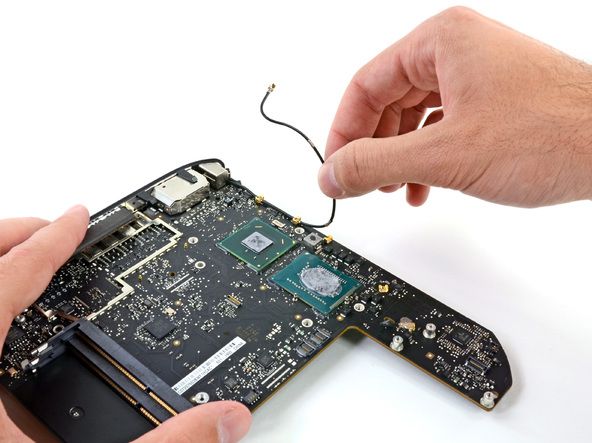

开始从主板上拆下 Mac mini 机身背面那一堆 I/O 接口。需要卸下固定螺丝（如上图），还有一些天线（如下图）。

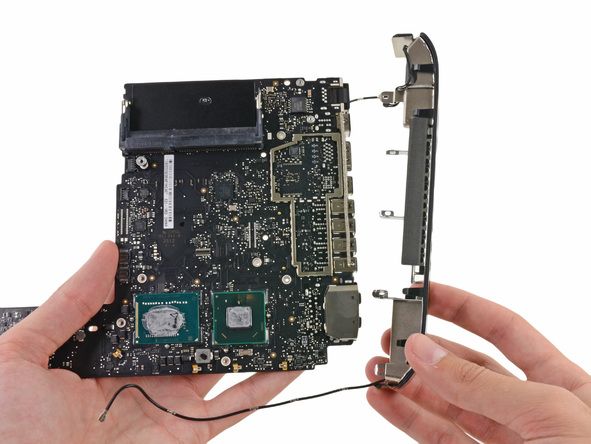

Mac mini 的 I/O 接口面板拆下来了。

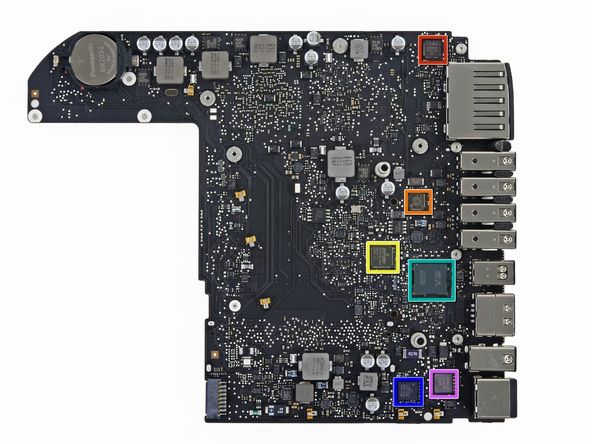

Mac mini 电脑主板正面的芯片：

• 红框 - Cirrus Logic 4206B 音频控制器
• 橙框 - SMSC USB2512B，USB 控制器
• 黄框 - 博通 BCM57765 以太网和读卡器控制芯片
• 绿框 - Intel L232TB45，Thunderbolt 雷电口控制器
• 蓝框 - LSI L-FW643E-2
• 紫框 - AELTA 8904C-F
