2012 款苹果 Mac mini 拆机组图,看看苹果新 “饭盒” 的内部构造和零件吧

分类:拆机与测试
2012-11-1 00:07

评论(0)
阅读(19798)

Tags: ,
上周新品发布会上除了比较耀眼的超薄 iMac、13寸 rMBP、iPad 4、iPad mini 外,苹果还推出了新款 Mac mini。外观没怎么变,硬件配置升级。Mac mini 这个小饭盒一直以便宜实惠和皮实耐用著称,新款的具体内部构造和零件,看译自 iFixit 的拆机组图吧。

2012 款苹果 Mac mini

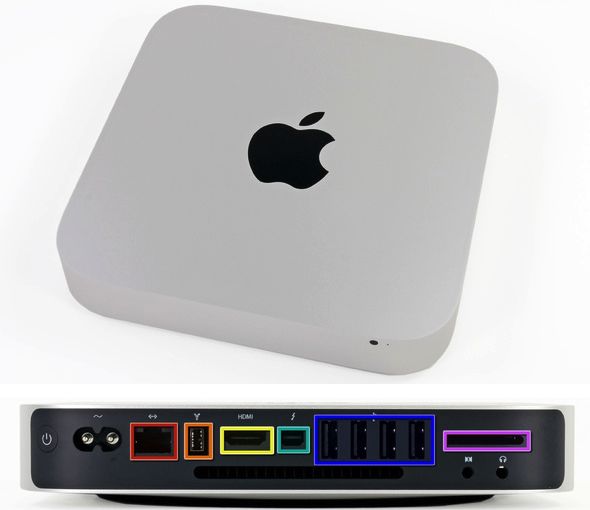

本次拆机主角:2012 款苹果 Mac mini,饭盒一样大,简洁便宜且相当皮实耐用。背面一排接口:电源、网线、火线 800、HDMI、Thunderbolt、四个 USB 3.0、读卡器、耳机、麦克风。下面一个横向开槽是散热风扇出风口。

2012 款苹果 Mac mini 拆机组图

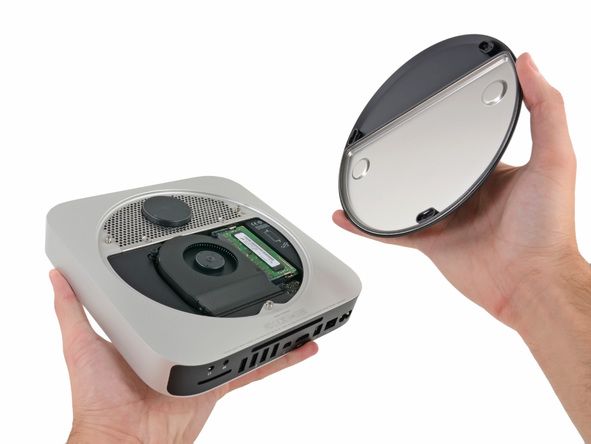

不用任何工具,用手转一下就能拆下 Mac mini 的底盖。换内存、风扇清灰什么的很方便。

2012 款苹果 Mac mini 拆机组图

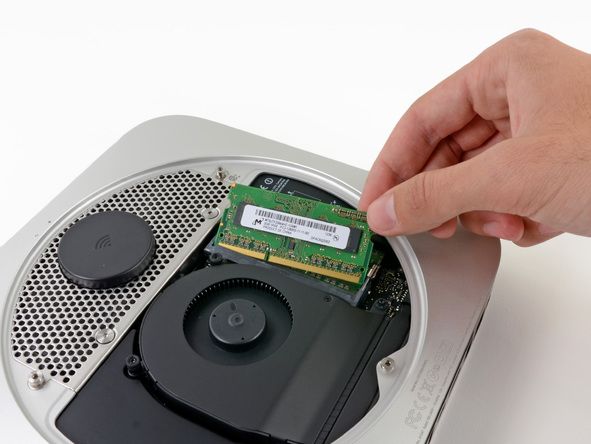

拔下 Mac mini 的内存条,标配为 4GB(2 × 2GB),可升至 8GB 或 16GB。

2012 款苹果 Mac mini 的内存

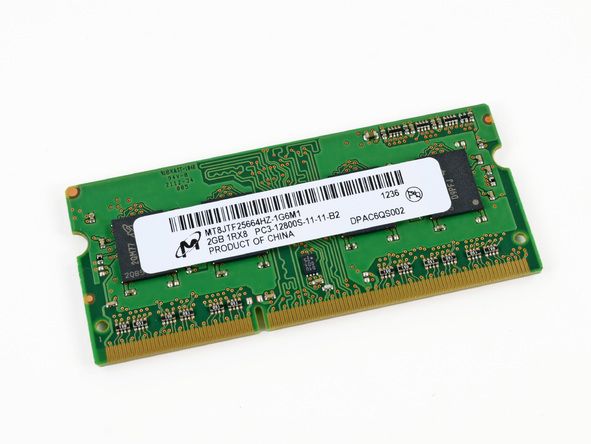

Mac mini 内存条特写,DDR3 1600 的。

2012 款苹果 Mac mini 拆机组图

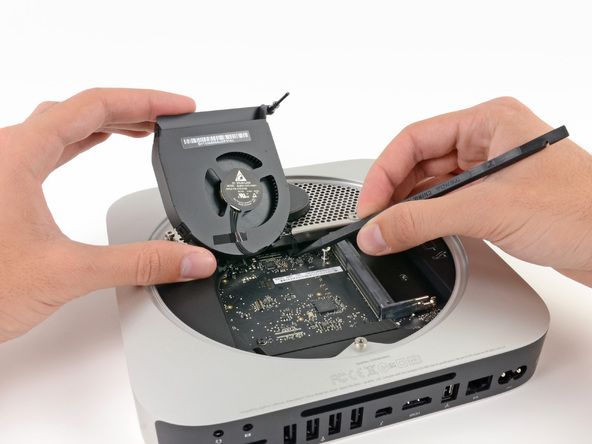

拆下 Mac mini 的风扇,很容易。

题外话:ifixit 的拆机人员前几天一直被苹果 rMBPiPhone 5 等高集成度超薄产品虐,今天拆 Mac mini 时一直在喊 “easy”、“no problem”

2012 款苹果 Mac mini 的散热风扇

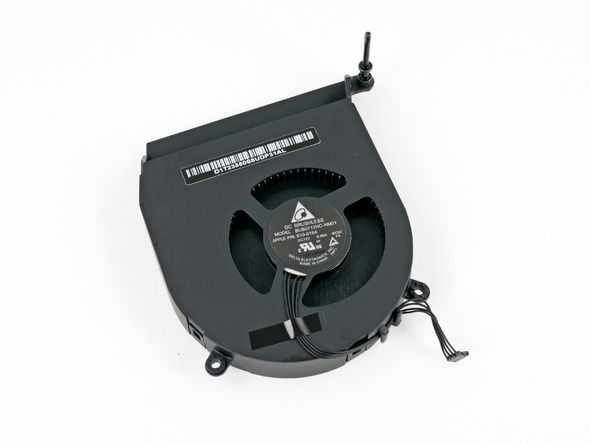

Mac mini 的散热风扇特写,出风口就对着机身背面那排 USB 和 HDMI 接口下面的横条开槽。

内文分页: [1] [2] [3] [4]
